Tr
Ton
R
Q

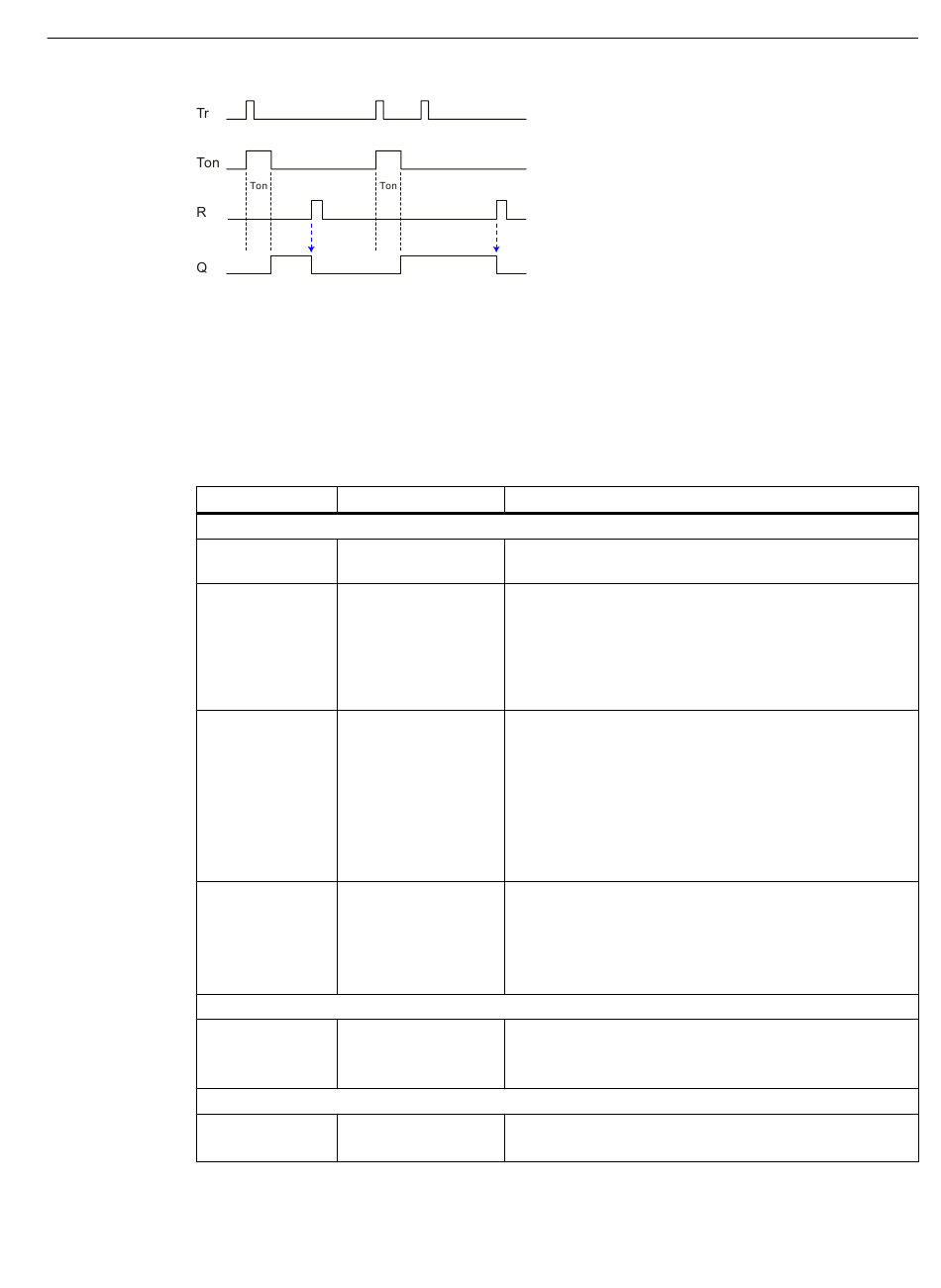

Figure 8-4
Paramètres
Paramètres
Paramètres d'entrée
En
Déclencheur
Mise à 0
Temporisation à
l'activation (ms)
Paramètres de fonction
Temporisation à
l'activation (ms)
Paramètres de sortie
Sortie
SIMATIC RTU3010C/RTU3011C
Instructions de service, 03/2025, C79000-G8977-C480-09
Déclencheur
Temporisation à l'activation
Mise à 0
Sortie
Chronogramme d'un bloc "Temporisation à l'activation bistable"
Plage de valeurs
•
Vrai / Faux
•
Entrée / Sortie /
Mémento TOR
•
STATUS_COM
•
STATUS_ERROR
•
Vrai / Faux
•
Entrée / Sortie /
Mémento TOR
•
STATUS_COM
•
STATUS_ERROR
•
STATUS_RUN
•
Entrée analogi‐
que / mémento
100 .. 999999999
•
Sortie / Mémento
TOR
8.7 Blocs pour fonctions de temporisation
Description
Paramètres d'autorisation, voir chapitre Paramètres sou‐
vent utilisés (Page 261).
Lors de la transition 0 → 1, la temporisation à l'activation
démarre.
Si l'option "Vrai" est sélectionnée, le déclencheur est tou‐
jours activé.
Si l'option "Faux" est sélectionnée, le bloc n'est jamais traité.
Lors de la transition 0 → 1 de l'entrée "Mise à 0" après
écoulement de la temporisation à l'activation (sortie = 1),
la sortie est remise à 0.
Si l'option "Vrai" est sélectionnée, l'entrée est toujours ac‐
tivée et la sortie est immédiatement mise à 0. La fonction
est en fait désactivée.
Si l'option "Faux" est sélectionnée, l'entrée n'est jamais ac‐
tivée.
Temporisation dynamique en millisecondes
Si le signal est affecté, la valeur d'entrée est utilisée comme
temps de retard du bloc.
Avec le préréglage "Signal non affecté", le paramètre de
fonction configuré du bloc est utilisé.
Temporisation à l'activation en millisecondes
Après écoulement de la temporisation à l'activation, la sor‐
tie est mise à 1.
Variable dans laquelle est inscrite la valeur calculée par le
bloc.
Blocs de programme
277
