Blocs de programme
8.11 Blocs commutateurs et relais
S
R
Q
Figure 8-9
S
R
Q
Figure 8-10
Paramètres
Paramètres
Paramètres d'entrée
En
Mise à 1
Mise à 0
326
Mise à 1
Mise à 0
Sortie

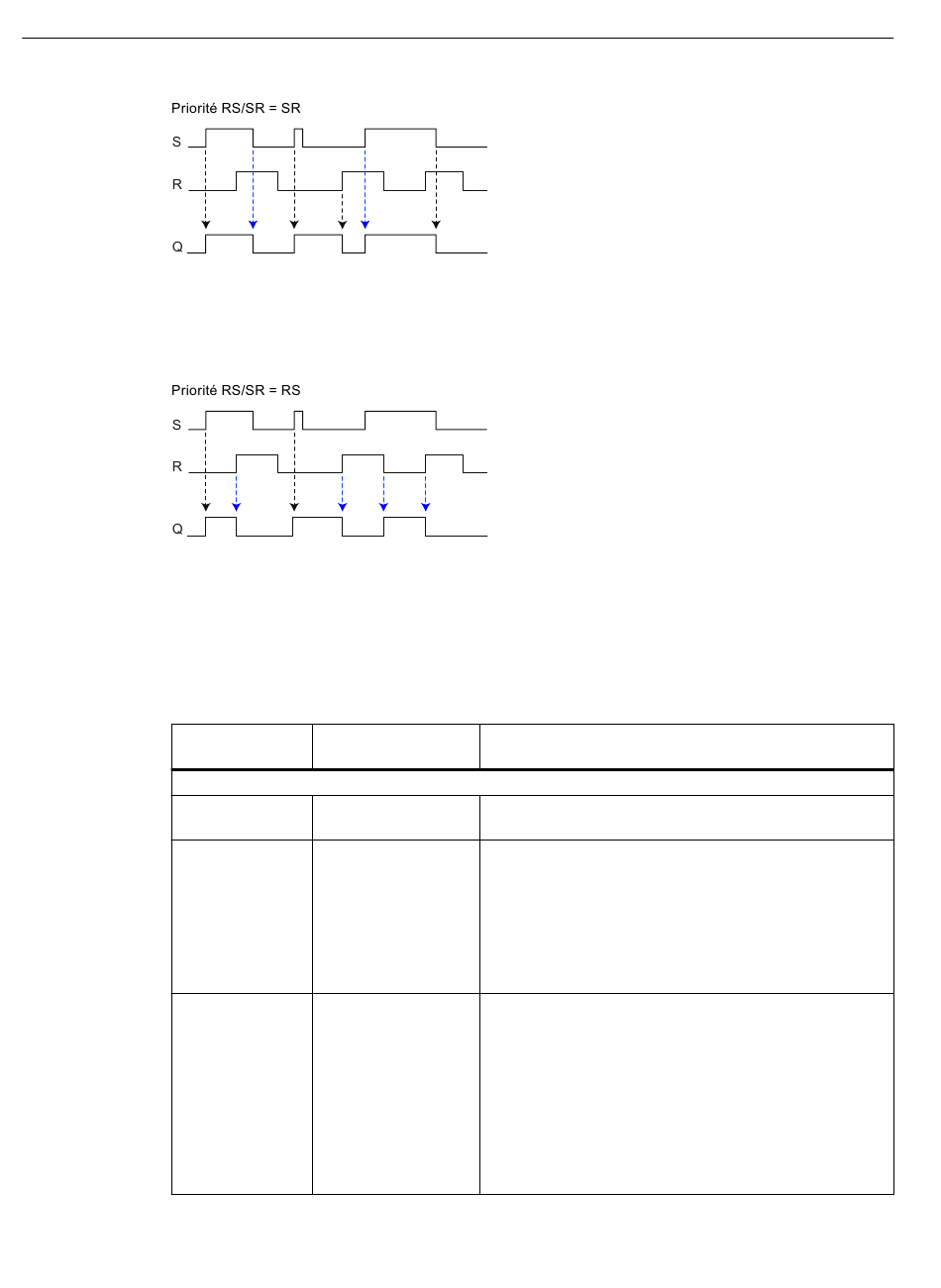

Chronogramme d'un bloc "Relais d'auto-maintien", priorité RS/SR = SR
Mise à 1
Mise à 0
Sortie
Chronogramme d'un bloc "Relais d'auto-maintien", priorité RS/SR = RS
Type de variable / Pla‐
ge de valeurs
•
Vrai / Faux
•
Entrée / Sortie /
Mémento TOR
•
STATUS_COM
•
STATUS_ERROR
•
STATUS_RUN
•
Vrai / Faux
•
Entrée / Sortie /
Mémento TOR
•
STATUS_COM
•
STATUS_ERROR
•
STATUS_RUN
Description
Paramètres d'autorisation, voir chapitre Paramètres sou‐
vent utilisés (Page 261).
Met la sortie à 1 sur front positif (0 → 1).
Si le paramètre "Vrai" est sélectionné, la sortie reste en per‐
manence à 1. La mise à 0 par l'entrée "Mise à 0" n'est alors
possible que si "Priorité RS/SR" = RS.
Met l'entrée "Mise à 1" à 0 sur front positif (0 → 1).
Si le paramètre "Vrai" est sélectionné, "Mise à 1" est dura‐
blement mis à 0, si "Priorité RS/SR" = RS. La sortie reste en
permanence à 0.
Si le paramètre "Vrai" est sélectionné, "Mise à 1" est traitée
si "Priorité RS/SR" = SR.
Si le paramètre "Faux" est sélectionné, l'entrée "Mise à 1"
n'est pas mise à 0.
Instructions de service, 03/2025, C79000-G8977-C480-09
SIMATIC RTU3010C/RTU3011C
