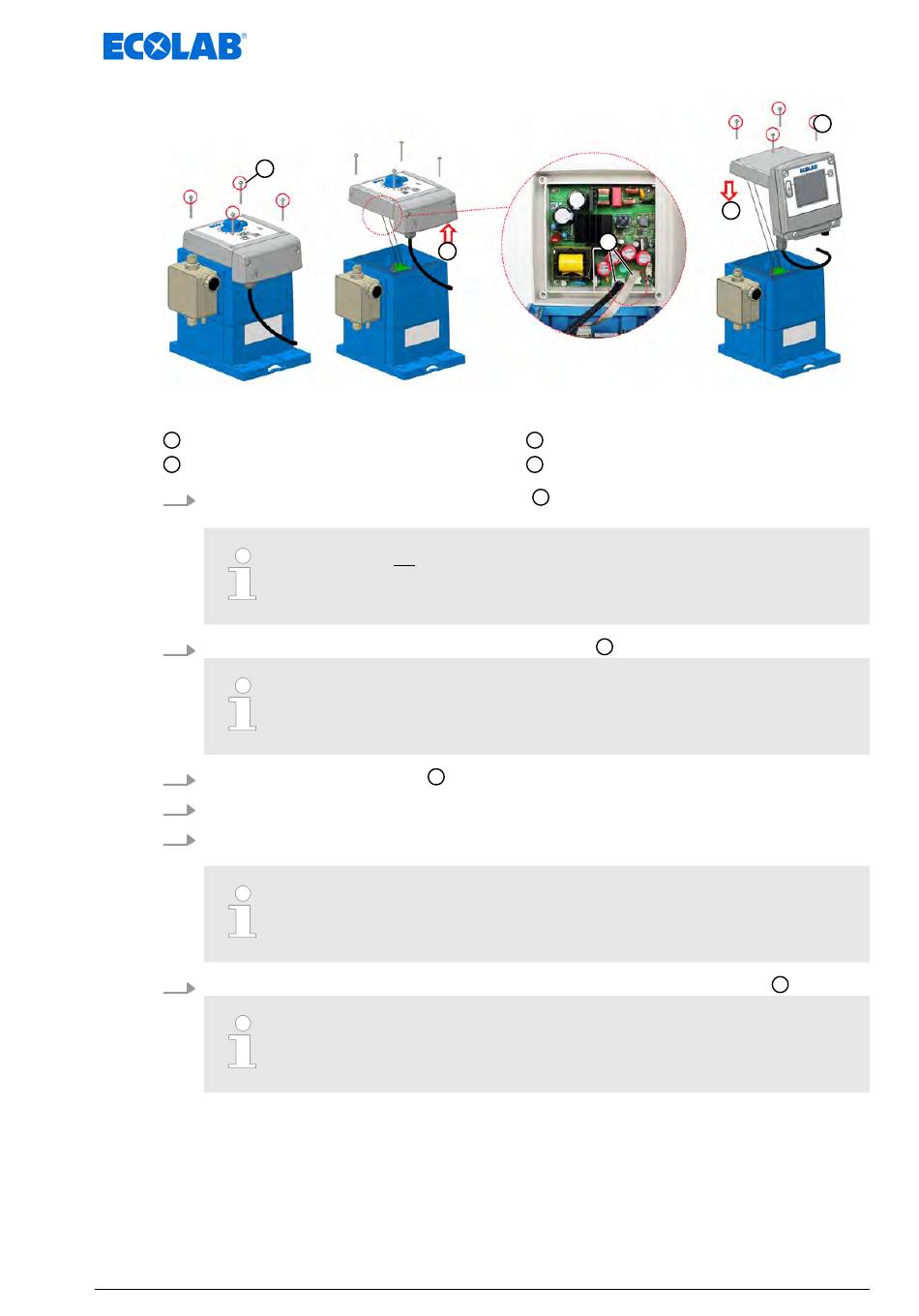

Fig. 33: Actualización a EcoAdd
Tornillo de fijación
1
Extraer la unidad de control
2
1. Aflojar los tornillos de fijación ( Fig. 33 ,
una llave Torx (TX25).
¡Los tornillos no están asegurados contra caídas!
Asegúrese de que no se pierdan.
Utilice sólo tornillos originales.
2. EcoUp-Quitar la unidad de control hacia arriba
Entre la unidad de control y la parte inferior de la bomba se encuentran
dos cables que transmiten las señales de mando a la bomba.
Durante la remodelación, procure que no queden aplastados.
3. Extraer los dos conectores
4. EcoUp-Quitar la unidad de control.
5. Enchufar ambos conectores en las ranuras de inserción de la parte inferior de la
unidad de control EcoAdd.
Los conectores están «codificados» en las instalaciones del cliente, de
modo que solo se pueden encajar en posición correcta en un conector
hembra.
6. Colocar la unidad de control EcoAdd sobre la carcasa de la bomba
En la carcasa azul de la bomba se encuentra una junta de la unidad
de control. Durante el montaje, asegurarse de que dicha junta no tiene
impurezas para garantizar la estanqueidad.
Conversión, actualización
3
2
Conector
3
Colocar la unidad de control
4
) de la unidad de control EcoUp con
1
2
del lado inferior de la unidad de control EcoUp.
3
89
4
.
4
