2. Aflojar los tornillos de fijación ( Fig. 18 ,
¡Los tornillos no están asegurados contra caídas!
Asegúrese de que no se pierdan.
Utilice sólo tornillos originales.
3. Elevar la unidad de control hacia arriba.
4. Extraer los dos conectores
5. Enchufar ambos conectores en las tomas de enchufe de la nueva unidad de
control .
4
Los conectores están «codificados» en las instalaciones del cliente, de
modo que solo se pueden encajar en posición correcta en un conector
hembra.
6. Colocar la nueva unidad de control en la carcasa de la bomba
lentamente hacia abajo.
Entre la unidad de control de la bomba y la parte inferior de la bomba se
encuentran dos cables que transmiten las señales de mando a la bomba.
Durante la remodelación, procure que no queden aplastados.
En la carcasa azul de la bomba se encuentra una junta. Durante
el montaje, asegurarse de que dicha junta no tiene impurezas para
garantizar la estanqueidad.
7. Vuelva a apretar los tornillos de fijación de la unidad de control con la mano.
El par de apriete de los tornillos de fijación de la unidad de control es de
aprox. 1 Nm. A fin de evitar daños en la rosca, se recomienda por eso
apretar los tornillos con la mano.

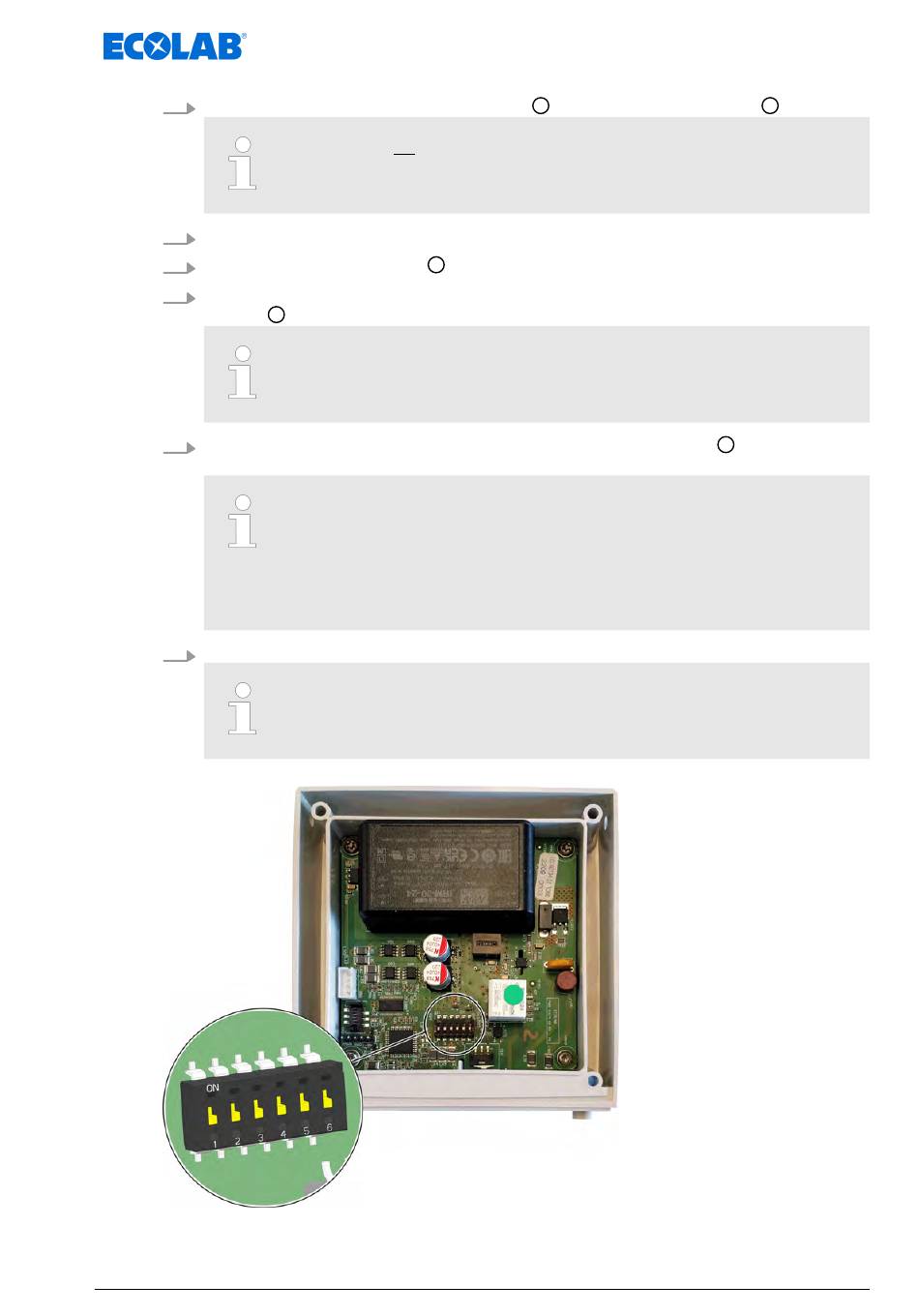

Fig. 19: Posición de la regleta de conmutadores en la placa
) de la unidad de control
1
del lado inferior de la unidad de control.
3
69
Mantenimiento
.
2
desplazándola
5
