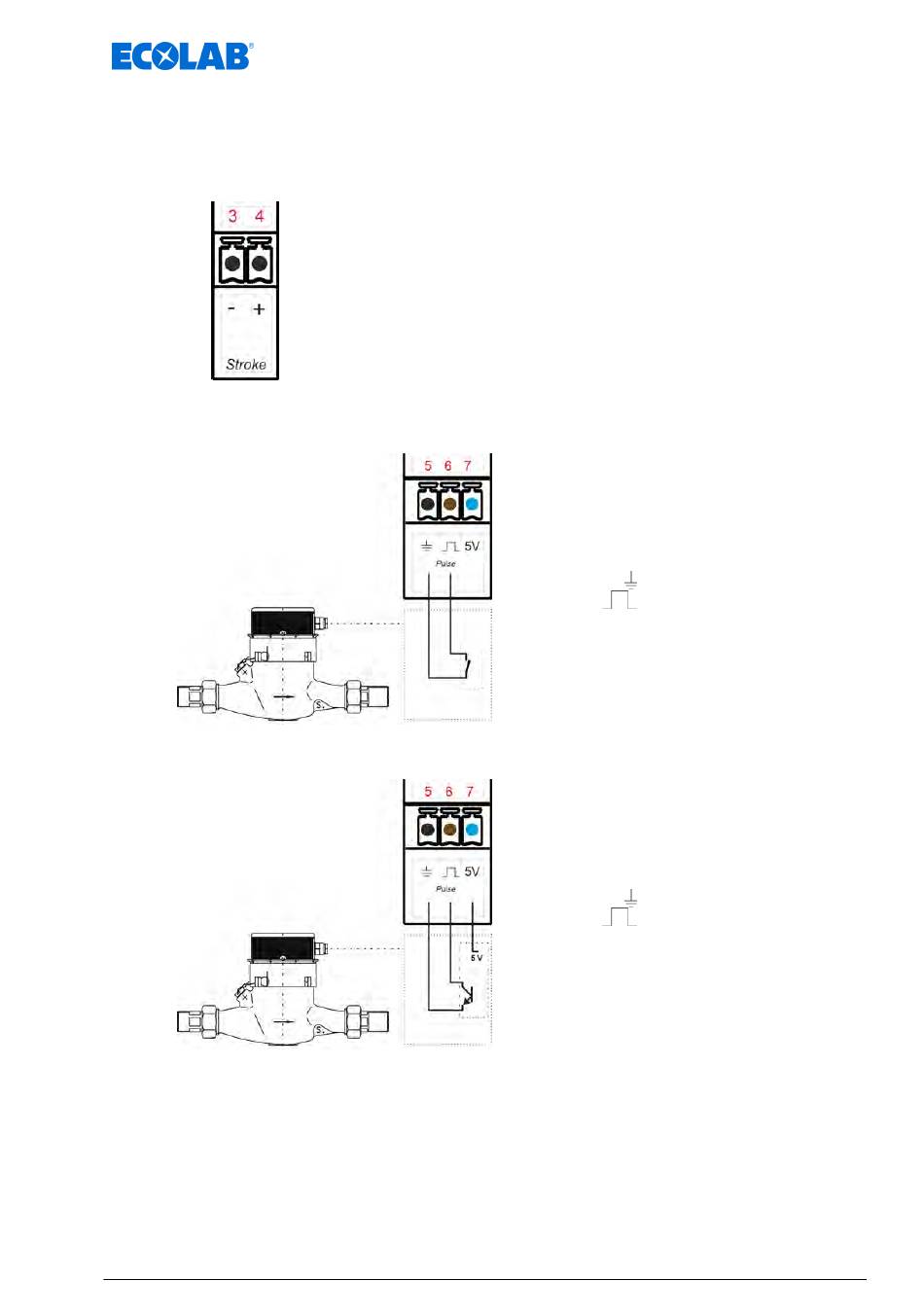

[Course] - sortie de quantité de dosage
À chaque course de la pompe, la sortie de commutation se ferme une fois.
Sortie de commutation = sortie transistorisée sans potentiel, charge 24 Vcc, 300 mA
3 = - (moins)
4 = + (plus)
[Pulse] - entrée d'impulsions
« Contact sans potentiel »
« Interrupteur électronique »
Montage et raccordement
5 = GND (masse)
6 = impulsion
5 = GND (masse)
6 = impulsion
7 = 5 V
