10.4 Sustitución de la válvula de aspiración / descarga y del cartucho de
válvula de aspiración
Personal:
Equipo de protección:
1
2
3
A
4
5
6
7

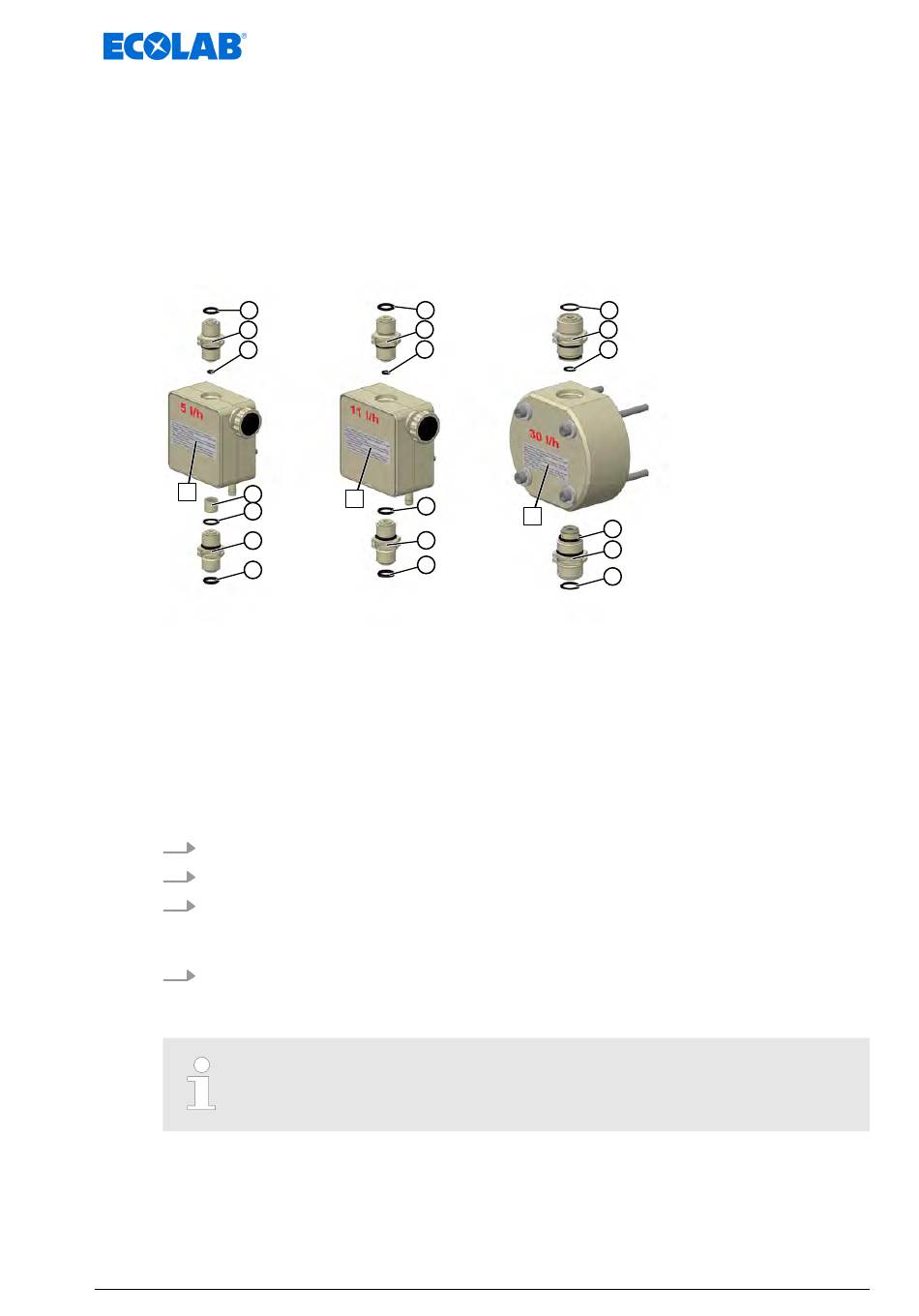

Fig. 20: Sustitución de la válvula de aspiración / descarga y del cartucho de válvula de aspiración
1 Conexión para manguera con junta tórica lado de
presión
2 Válvula de descarga
3 Junta tórica: Cabezal de la bomba de la válvula de
descarga
4 Cartucho de válvula de aspiración
5 Junta tórica: Cabezal de la bomba de la válvula de
aspiración
1. Desmontar la válvula de aspiración y descarga con la llave de boca.
2. Montar todas las juntas tóricas.
3. Montar el cartucho de la válvula de aspiración (con el cabezal de la bomba con 5
l/h) en la posición correcta (versión de válvula V3).
válvula de aspiración (solo a 5 l/h)» en la página 72
4. Enroscar las nuevas válvulas de aspiración y presión en la posición correcta.
(Véase Ä «Montar las válvulas de aspiración/descarga en la posición correcta»
en la página 72 )
Piezas de repuesto, véase:
en la página 79
Mecánico
n
Personal de servicio
n
Especialista
n
Guantes de protección resistentes a productos químicos
n
Gafas protectoras
n
1
2
3
A
5
6
7
Ä Capítulo 11.2 «Piezas de recambio»
71
Mantenimiento
1
2
3
A
5
6
7
6 Válvula de aspiración
7 Conexión para manguera con junta tórica lado de
succión
A Pares de apriete de los tornillos del cabezal de la
bomba
Ä «Cambio del cartucho de
