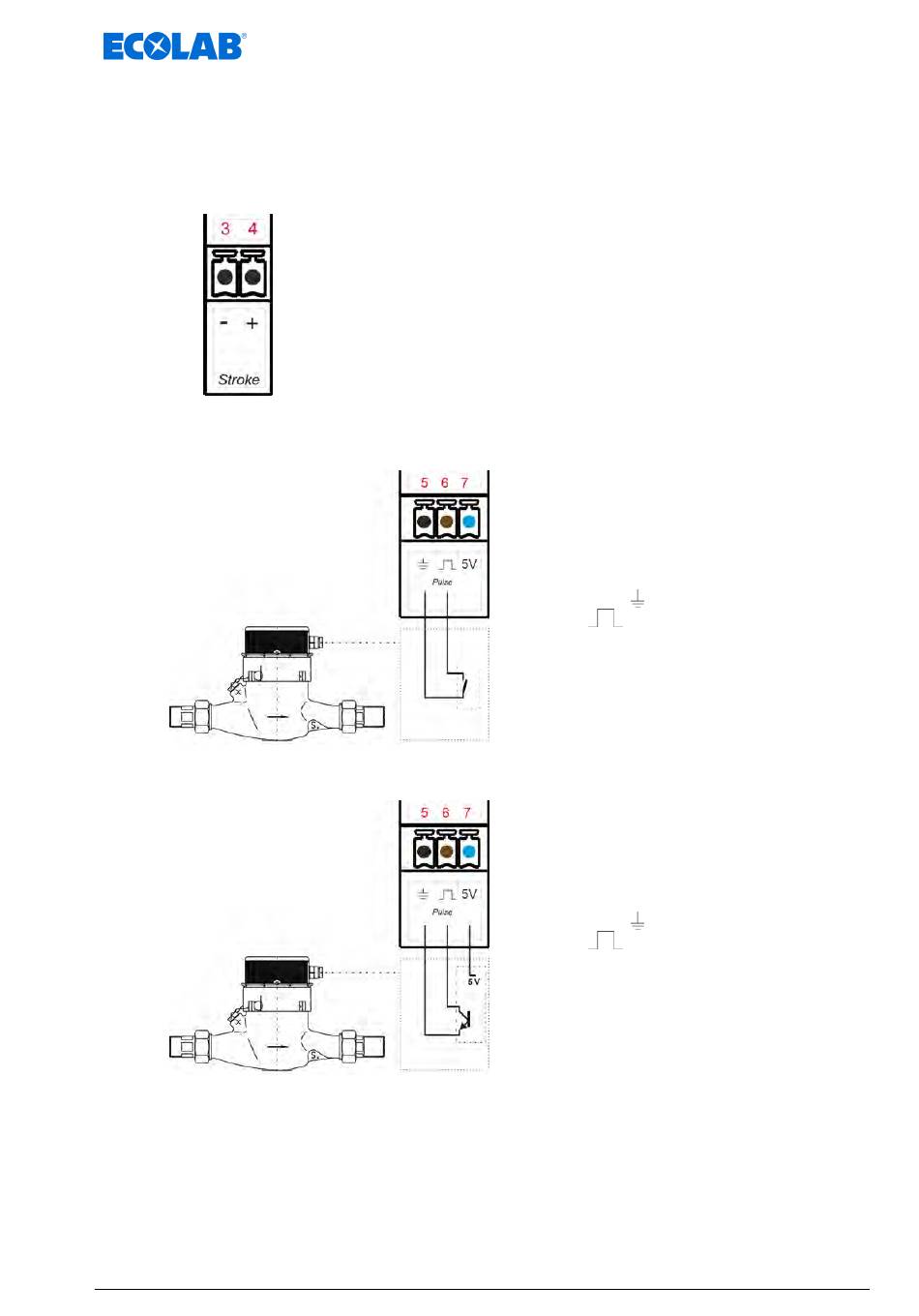

[Stroke] Salida de la cantidad de dosificación
La salida de conmutación se cierra una vez con cada carrera de la bomba.
Salida de conmutación = salida de transistor libre de potencial, carga 24 V, CC, 300
mA
3 = - (negativo)
4 = + (positivo)
[Pulse] Entrada de impulsos
«contacto sin potencial»
«interruptor electrónico»
Montaje e instalación
5 = toma de tierra
6 = impulso
5 = toma de tierra
6 = impulso
7 = 5 V
