Centralina di comando «EcoUp» singole parti
8 9
15
17
16 18

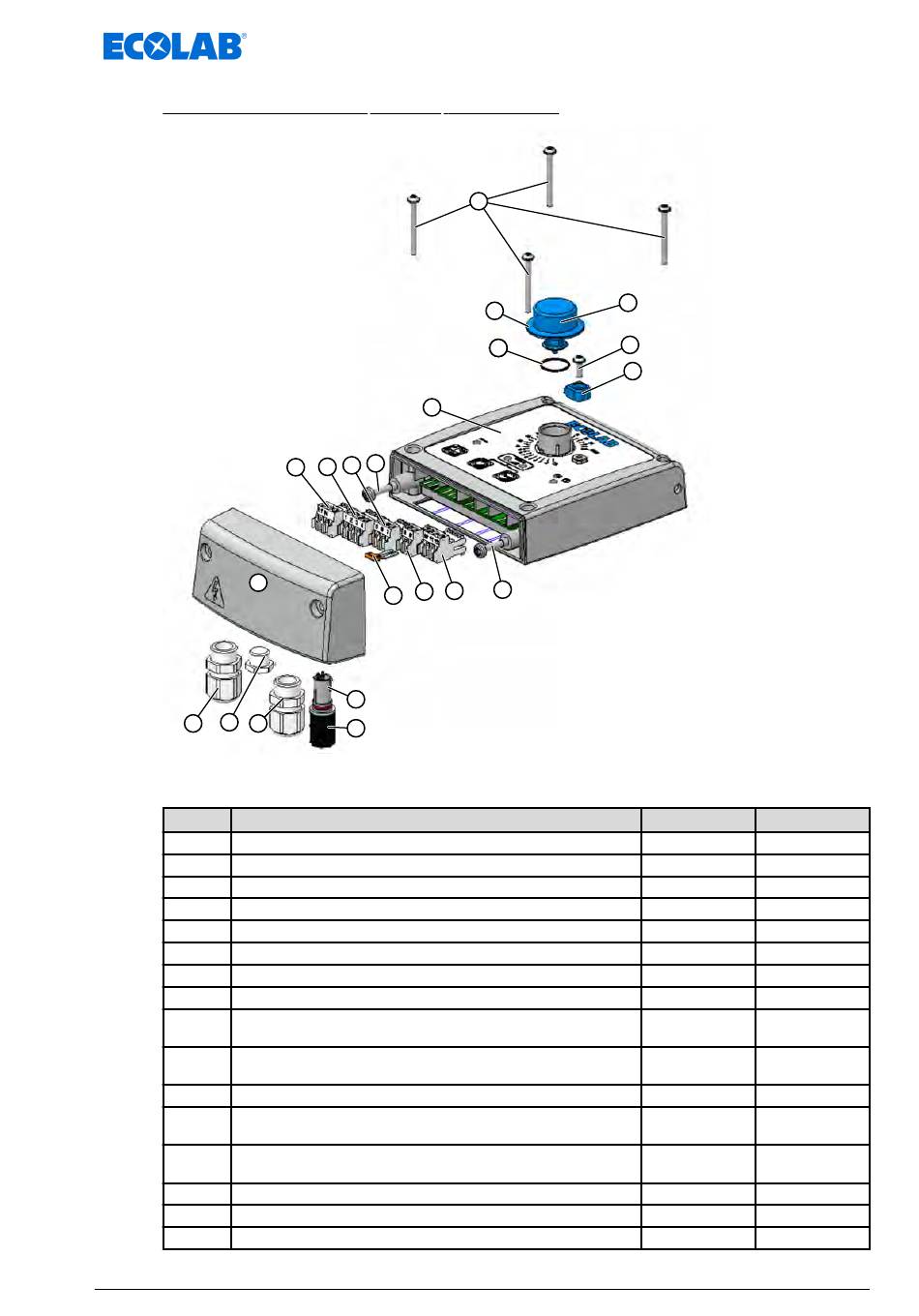

Fig. 27: Centralina di comando «EcoUp» singole parti
Pos. Denominazione
1 (4 x) vite 35 x 35 WN5451 V2A
2 (1 x) vite 35 x 10 WN5451 V2A TX
3 (1 x) morsetto per manopola di regolazione
4 (1 x) pomello
5 (1 x) asse della manopola
6 (1 x) O-ring, 15 x 1,5 EPDM
7 Adesivo frontale EcoUp
8 (1 x) morsetto a 3 poli allacciamento alla rete
9 (1 x) morsetto a innesto a 4 poli, pin 1 - 4, quantità di
dosaggio o uscita allarme
10 (1 x) morsetto a innesto a 3 poli, pin 5 - 7, ingresso a
impulsi
11 (1 x) ponte di inserzione a 2 poli
12 (1 x) morsetto a innesto a 2 poli, pin 8 e 9, abilita l'ingresso
del segnale
13 (1 x) morsetto a innesto a 3 poli, pin 10 - 12, ingresso di
livello
14 (2 x) vite, 50 x 30 / 15 WN5452 V2A
15 (1 x ) coperchio di collegamento
16 (1 x) pressacavo, M 16 x 1,5 PA/GR
Parti di usura, ricambi e accessori
1
5
6 6
7
14
10
14
13
12
11
19
20
81
4
2
3
Cod. articolo N. EBS.
413070100 Su richiesta
413070094 Su richiesta
35200155 Su richiesta
35200152 Su richiesta
10240129 Su richiesta
417001135 Su richiesta
35200249 Su richiesta
418461707 Su richiesta
418461704 Su richiesta
418461702 Su richiesta
418461483 Su richiesta
418461701 Su richiesta
418461703 Su richiesta
413070209 Su richiesta
35200150 Su richiesta
10240935 Su richiesta
