Montage et raccordement

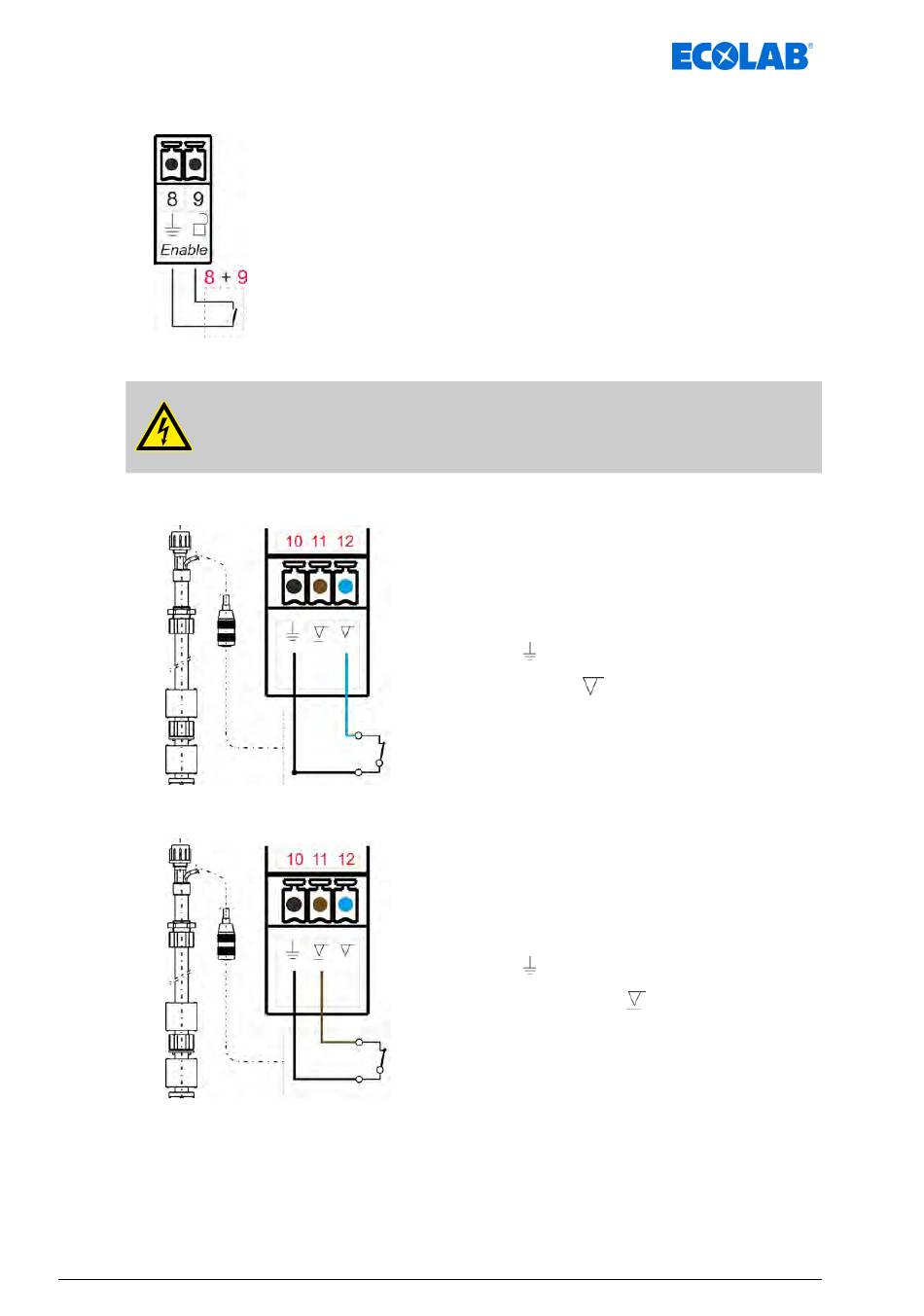

[Enable] « autorisation externe »
[Level] - entrée de niveau (lance d'aspiration)
ATTENTION !
Ne pas mettre sous tension électrique !
Entrée de pré-avertissement de niveau
Entrée de signal « vide »
MAN049656, rév. 4-03.2025
La pompe est activée ou désactivée selon que le contact est fermé ou ouvert
aux bornes 8 et 9.
À la livraison de la pompe, un pont est installé entre les bornes 8 et 9.
8 = GND
9 = signal d'autorisation
Contact de commutation ouvert = pré-alerte de
niveau activée (NC)
n
n
Contact de commutation ouvert = signal « vide »
activé (NC)
n
n
50
10 GND
Couleur : noir
12 Signal « vide »
Couleur : bleu
10 GND
Couleur : noir
11 Pré-alerte de niveau
Couleur : marron
