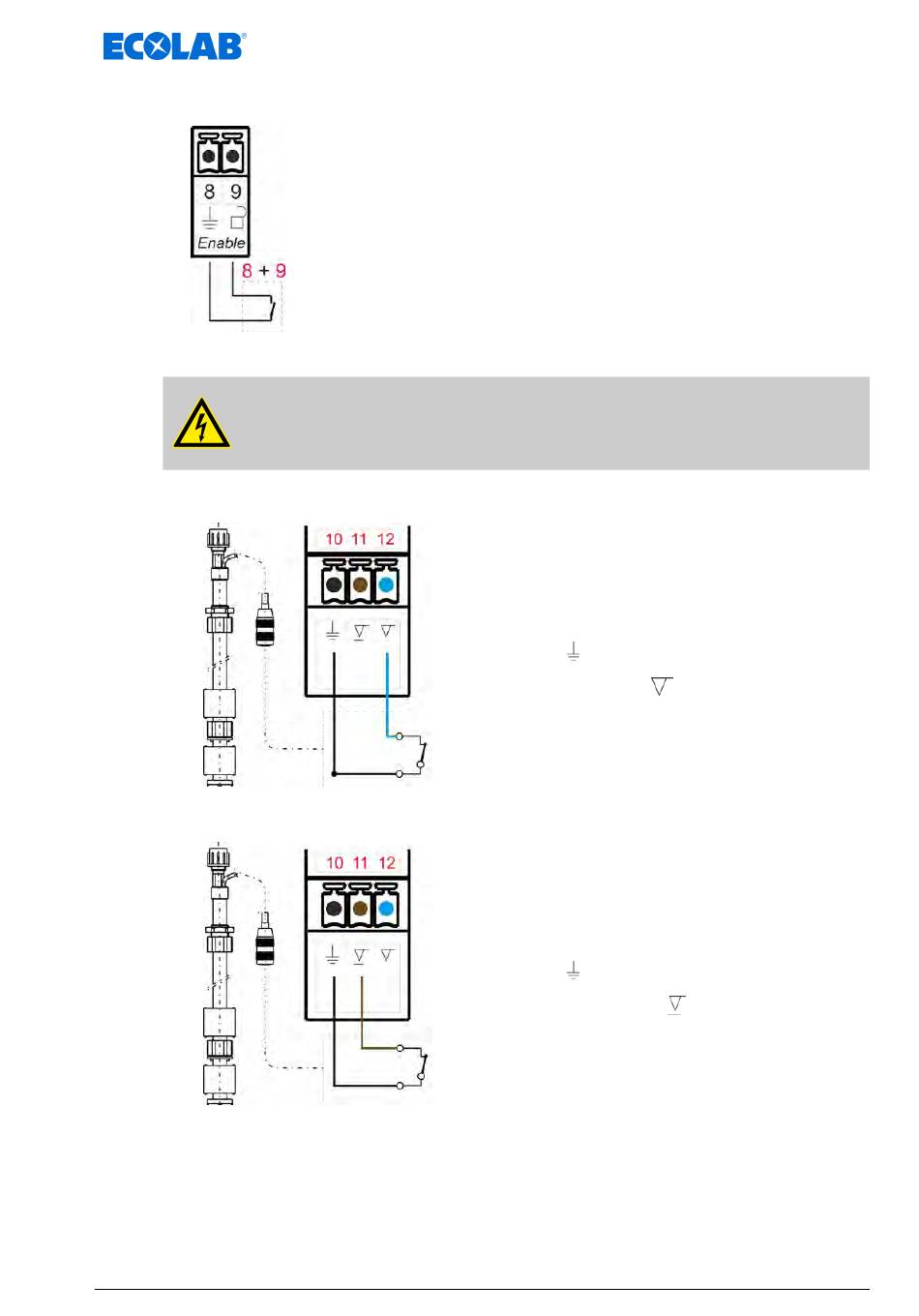

[Enable] "consenso esterno"
La pompa è abilitata o disabilitata a seconda che ci sia un contatto chiuso o
aperto ai morsetti 8 e 9.
Al momento della consegna un ponticello è montato tra i morsetti 8 e 9 nella
pompa.
8 = GND
9 = Segnale consenso
[Level] Ingresso livello (lancia di aspirazione)
ATTENZIONE!
Non collegare alcuna tensione elettrica!
Ingresso preallarme livello
Ingresso Segnale vuoto
Montaggio e installazione
Contatto di commutazione aperto = preallarme di
livello attivo (NC)
10 GND
n
Colore: nero
12 Messaggio vuoto
n
Colore: blu
Contatto di commutazione aperto = messaggio
vuoto attivo (NC)
10 GND
n
Colore: nero
11 Preavviso del livello
n
Colore: marrone
