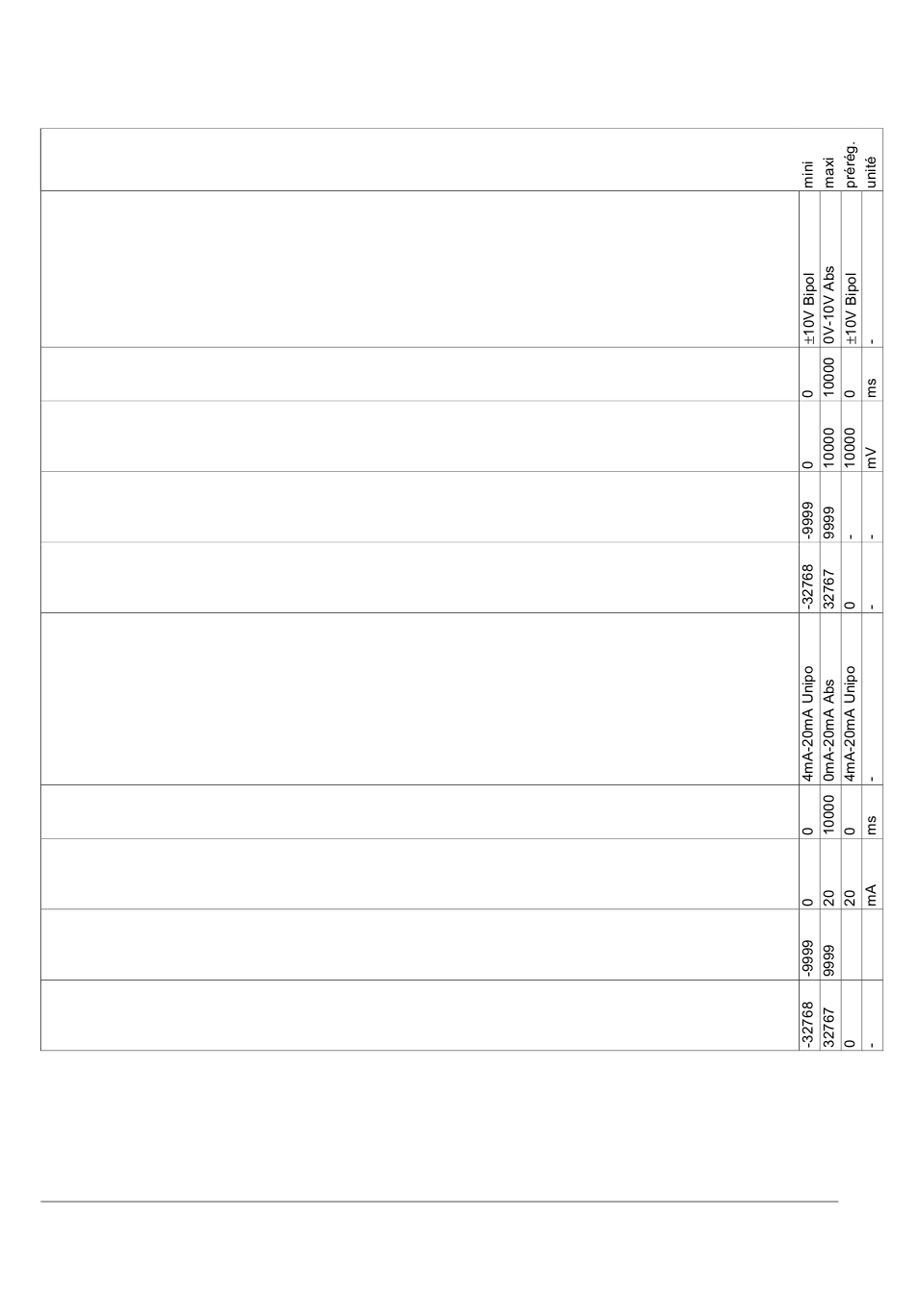

15.08 ModeConvSortAna2 (ConvModeAO2, mode conversion sortie analogique 2)
Paramètre de réglage de l'offset du signal de sortie analogique 2.
0 = ±10V Bipol
1 = 0V-10V Unipo
2 = 2V-10V Unipo
3 = 5V Offset
4 = 6V Offset
5 = 0V-10V Abs
Facteur d'échelle : 1 == 1
15.09 FiltreSortAna2 (FilterAO2, temps filtrage sortie analogique 2)
Paramètre du temps de filtrage de la sortie analogique 2.
Facteur d'échelle : 1 == 1 ms
15.10 EchelleSortAna2 (ScaleAO2, mise à l'échelle sortie analogique 2)
100 % du signal/paramètre sélectionné avec IndexSortAna2 (15.06) correspond à la tension réglée dans ce
paramètre.
Facteur d'échelle : 1 == 1 mV
15.11 IndexSortAna3 (IndexAO3, index sortie analogique 3)
La sortie analogique 3 est commandée par une source (signal/paramètre) selectionnée avec ce paramètre.
Format : -xxyy, avec : - = inversion sortie analogique, xx = groupe et yy = numéro (index).
Facteur d'échelle : 1 == 1
15.12 MotCmdeSortAna3 (CtrlWordAO3, mot de commande sortie analogique 3)
La sortie analogique 3 peut être commandée avec ce paramètre en utilisant le programme Adaptatif ou un système
de commande si IndexSortAna3 (15.11) est réglé sur « 0 ». Pour des détails, cf. groupe 19 Stockage Données.
Facteur d'échelle : 1 == 1
15.13 ModeConvSortAna3 (ConvModeAO3, mode conversion sortie analogique 3)
Paramètre de réglage de l'offset du signal de sortie analogique 3.
0 = 0mA-20mA Unipo sortie unipolaire 0 mA à 20 mA
1 = 4mA-20mA Unipo sortie unipolaire 4 mA à 20 mA (préréglage)
2 = 10mA Offset
3 = 12mA Offset
4 = 0mA-20mA Abs
Facteur d'échelle : 1 == 1
15.14 FiltreSortAna3 (FilterAO3, temps filtrage sortie analogique 3)
Paramètre de réglage du temps de filtrage de la sortie analogique 3.
Facteur d'échelle : 1 == 1 ms
15.15 EchelleSortAna3 (ScaleAO3, mise à l'échelle sortie analogique 3)
100 % du signal/paramètre sélectionné avec IndexSortAna3 (15.11) correspond au courant réglé dans ce
paramètre.
Facteur d'échelle : 1000 == 1 mA
15.16 IndexSortAna4 (IndexAO4, index sortie analogique 4)
La sortie analogique 4 est commandée par une source (signal/paramètre) sélectionnée avec ce paramètre.
Format : -xxyy, avec : - = inversion sortie analogique, xx = groupe et yy = numéro (index).
Facteur d'échelle : 1 == 1
15.17 MotCmdeSortAna4 (CtrlWordAO4, mot de commande sortie analogique 4)
La sortie analogique 4 peut être commandée avec ce paramètre en utilisant le programme Adaptatif ou un système
de commande si IndexSortAna4 (15.17) est réglé sur « 0 ». Pour des détails, cf. groupe 19 Stockage Données.
Facteur d'échelle : 1 == 1
Nom du signal/paramètre
sortie bipolaire -10 V à 10 V (préréglage)
sortie unipolaire 0 V à 10 V
sortie unipolaire 2 V à 10 V
offset de 5 V entre 0 V-10 V pour tests ou signaux bipolaires (ex., couple, vitesse, etc.)
offset de 6 V entre 2 V-10 V pour tests ou signaux bipolaires (ex., couple, vitesse, etc.)
sortie unipolaire absolue 0 V à 10 V (valeurs négatives indiquées positives)
Type : C
Sauvegardé : Oui
Type : Entier non signé
Type : Entier non signé
Type : Entier signé Sauvegardé : Oui
Type : Entier signé
offset de 10 mA entre 0 mA-20 mA pour tests ou signaux bipolaires (ex., couple,
vitesse, etc.)
offset de 12 mA entre 4 mA-20 mA pour tests ou signaux bipolaires (ex., couple,
vitesse, etc.)
sortie unipolaire absolue 0 mA à 20 mA (valeurs négatives indiquées positives)
Type : C
Sauvegardé : Oui
Type : Entier non signé
Type : Entier non signé
Type : Entier signé
Type : Entier signé
3ADW000379R0307 DCS550 Manual fr c
Sauvegardé : Oui
Sauvegardé : Oui
Sauvegardé : Non
Sauvegardé : Oui
Sauvegardé : Oui
Sauvegardé : Oui
Sauvegardé : Non
209
Signaux et paramètres
