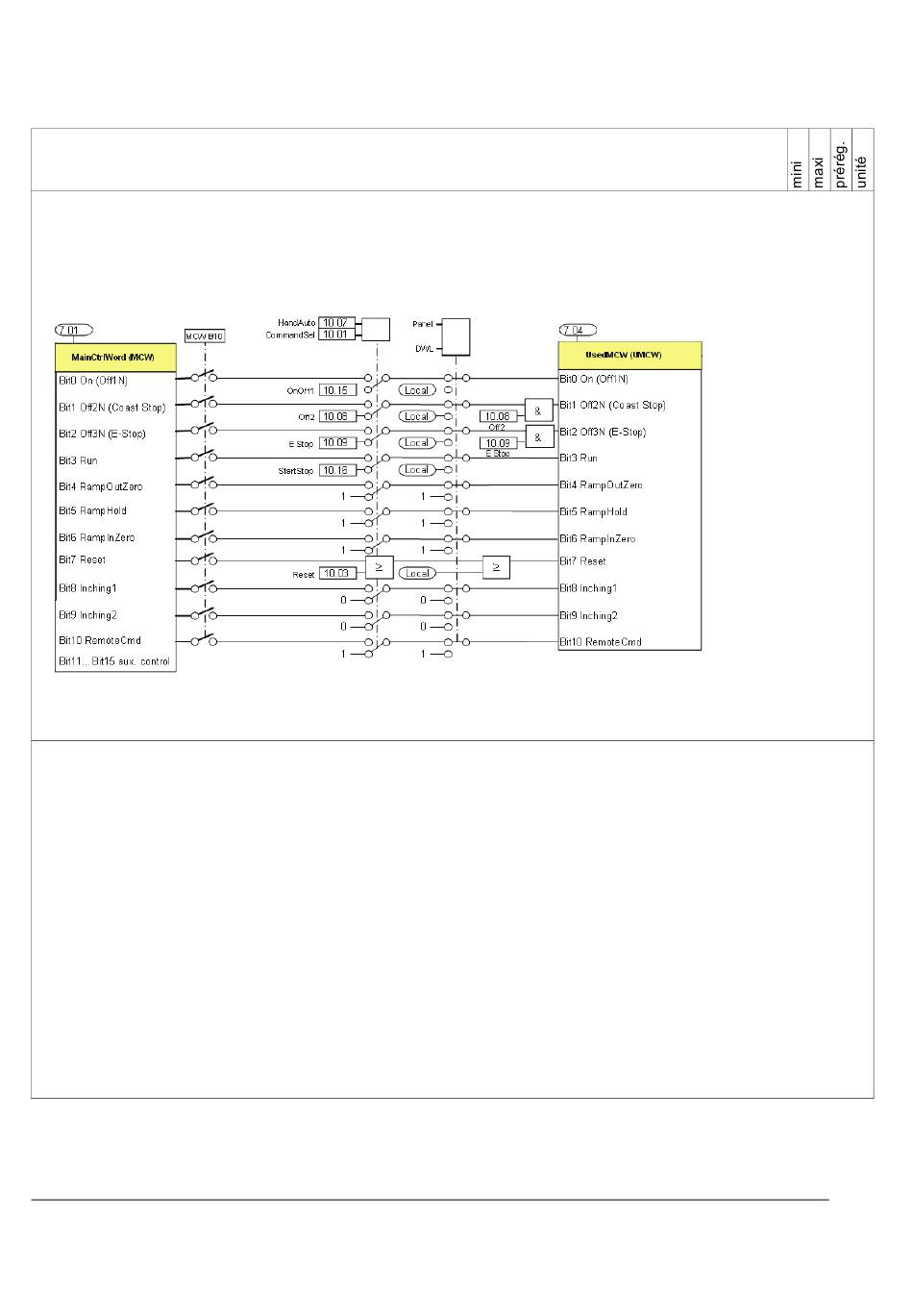

7.04 MCPUtilisé (UsedMCW, UMCW, mot de commande principal utilisé)
Mot de commande principal utilisé (sélectionné) en interne. La valeur de réglage dépend du mode de commande du variateur
(local/distance), de ChoixCommande (10.01) et de Manuel/Auto (10.07).
Affectation des bits identique à MotCmdePrincip (7.01). Toutes les fonctions ne sont pas disponibles en commande locale ou en
mode E/S locales.
cf. MotCmdePrincip (7.01)
B0-10
B11-15
réservés
Attention :
Le MCPUtilisé (7.04) est protégé en écriture. Il est donc impossible de le modifier avec le macroprogramme Maître-Esclave, le
programme Adaptatif ou l'automatisme externe.
Facteur d'échelle : 1 == 1
7.05 MotCmdeSortLog (DO CtrlWord, DOCW, mot de commande sorties logiques)
Le mot de commande 1 des sorties logiques est utilisé par le programme Adaptatif ou un système de commande. Pour connecter
les bits de MotCmdeSortLog (7.05) avec les sorties logiques SL1 à SL8, utilisez les paramètres du groupe 14 (Sorties logiques).
SL9 à SL12 sont affectées aux E/S d'extension et uniquement disponibles pour le programme Adaptatif ou un système de
commande.
Bit
Nom
Description
SL1
B0
ce bit est envoyé sur la sortie logique via les paramètres du groupe 14 (Sorties logiques)
B1
SL2
ce bit est envoyé sur la sortie logique via les paramètres du groupe 14 (Sorties logiques)
SL3
B2
ce bit est envoyé sur la sortie logique via les paramètres du groupe 14 (Sorties logiques)
B3
SL4
ce bit est envoyé sur la sortie logique via les paramètres du groupe 14 (Sorties logiques)
------------------------------------------------------------------------------------------------------------------------------------------------------------------
B4-B6 réservés
B7
SL8
ce bit est envoyé sur la sortie logique via les paramètres du groupe 14 (Sorties logiques)
-------------------------------------------------------------------------------------------------------------------------------------------
B8
SL9
ce bit est affecté directement à la SL1 des E/S d'extension sélectionnée avec ModuleExt1E/SL (98.03)
SL10
B9
ce bit est affecté directement à la SL2 des E/S d'extension sélectionnée avec ModuleExt1E/SL (98.03)
B10
SL11
ce bit est affecté directement à la SL1 des E/S d'extension sélectionnée avec ModuleExt2E/SL (98.04)
B11
SL12
ce bit est affecté directement à la SL2 des E/S d'extension sélectionnée avec ModuleExt2E/SL (98.04)
------------------------------------------------------------------------------------------------------------------------------------------------------------------
réservés
B12-15
Facteur d'échelle : 1 == 1
Signaux et paramètres
Nom du signal/paramètre
Type : Entier non signé
Sauvegardé : Non
Type : Entier non signé
3ADW000379R0307 DCS550 Manual fr c
Sauvegardé : Non
