234

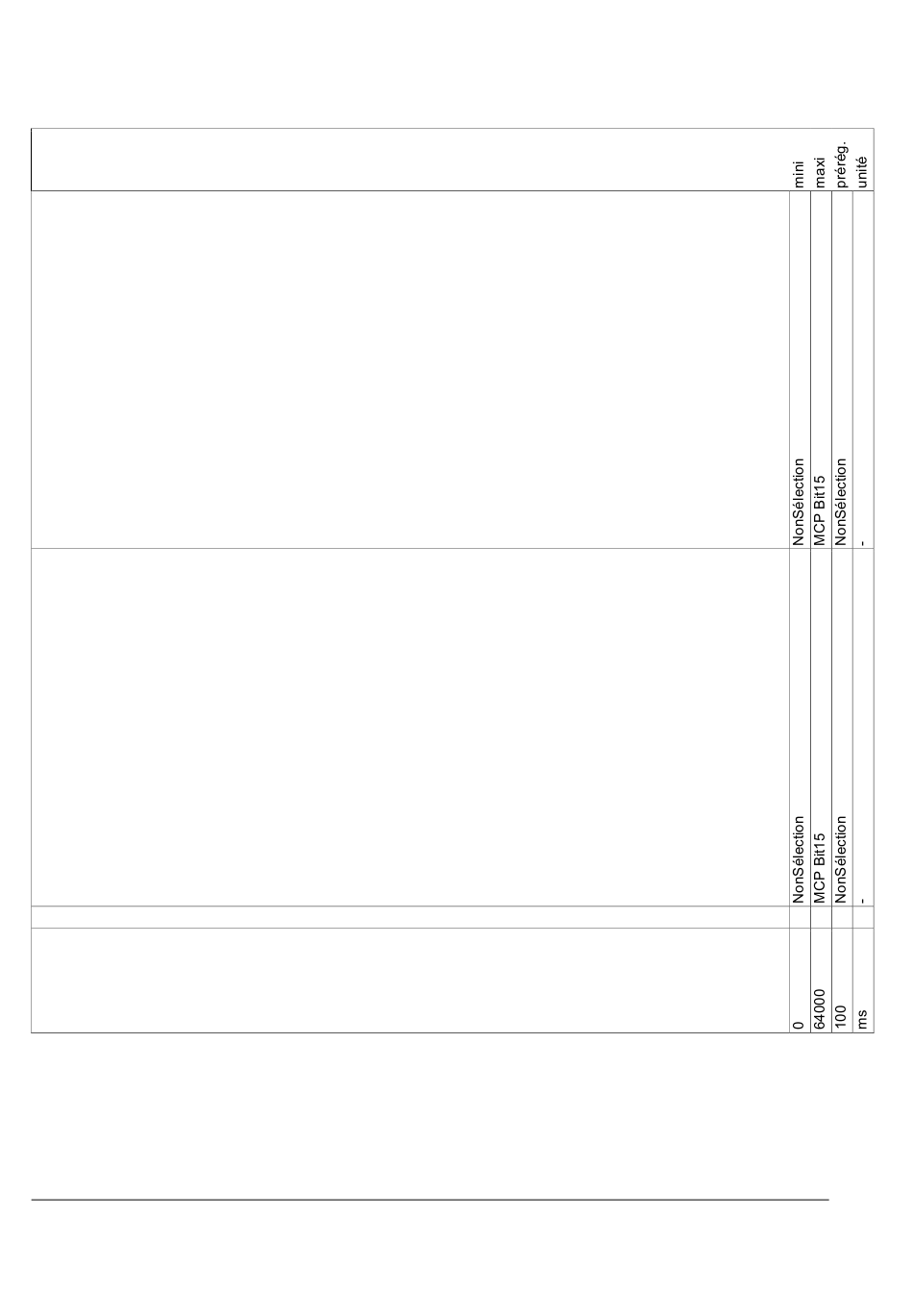

30.31 SélDéfautExtern (ExtFaultSel, sélecteur défaut externe)
Le variateur déclenche sur défaut F526 DéfExtEntLog [MotDéfaut2 (9.02) bit 9] si une entrée logique est
sélectionnée pour un défaut externe et 1 :
0 = NonSélection fonction non sélectionnée (préréglage)
1 = EntLog1
1 = défaut, 0 = aucun défaut
2 = EntLog2
1 = défaut, 0 = aucun défaut
3 = EntLog3
1 = défaut, 0 = aucun défaut
4 = EntLog4
1 = défaut, 0 = aucun défaut
5 = EntLog5
1 = défaut, 0 = aucun défaut
6 = EntLog6
1 = défaut, 0 = aucun défaut
7 = EntLog7
1 = défaut, 0 = aucun défaut
8 = EntLog8
1 = défaut, 0 = aucun défaut
9 = EntLog9
1 = défaut, 0 = aucun défaut, uniquement avec une carte d'extension d'E/S logiques
10 = EntLog10
1 = défaut, 0 = aucun défaut, uniquement avec une carte d'extension d'E/S logiques
11 = EntLog11
1 = défaut, 0 = aucun défaut, uniquement avec une carte d'extension d'E/S logiques
12 = MCP Bit11
1 = défaut, 0 = aucun défaut, MotCmdePrincip (7.01) bit 11
13 = MCP Bit12
1 = défaut, 0 = aucun défaut, MotCmdePrincip (7.01) bit 12
14 = MCP Bit13
1 = défaut, 0 = aucun défaut, MotCmdePrincip (7.01) bit 13
15 = MCP Bit14
1 = défaut, 0 = aucun défaut, MotCmdePrincip (7.01) bit 14
16 = MCP Bit15
1 = défaut, 0 = aucun défaut, MotCmdePrincip (7.01) bit 15
Facteur d'échelle : 1 == 1
30.32 SélAlarmeExtern (ExtAlarmSel, sélecteur alarme externe)
Le variateur signale l'alarme A126 AlmExtEntLog [MotAlarme2 (9.07) bit 9] si une entrée logique est sélectionnée
pour une alarme externe et 1 :
0 = NonSélection
fonction non sélectionnée (préréglage)
1 = EntLog1
1 = alarme, 0 = aucune alarme
2 = EntLog2
1 = alarme, 0 = aucune alarme
3 = EntLog3
1 = alarme, 0 = aucune alarme
4 = EntLog4
1 = alarme, 0 = aucune alarme
5 = EntLog5
1 = alarme, 0 = aucune alarme
6 = EntLog6
1 = alarme, 0 = aucune alarme
7 = EntLog7
1 = alarme, 0 = aucune alarme
8 = EntLog8
1 = alarme, 0 = aucune alarme
9 = EntLog9
1 = alarme, 0 = aucune alarme, uniquement avec une carte d'extension d'E/S logiques
10 = EntLog10
1 = alarme, 0 = aucune alarme, uniquement avec une carte d'extension d'E/S logiques
11 = EntLog11
1 = alarme, 0 = aucune alarme, uniquement avec une carte d'extension d'E/S logiques
12 = MCP Bit11
1 = alarme, 0 = aucune alarme, MotCmdePrincip (7.01) bit 11
13 = MCP Bit12
1 = alarme, 0 = aucune alarme, MotCmdePrincip (7.01) bit 12
14 = MCP Bit13
1 = alarme, 0 = aucune alarme, MotCmdePrincip (7.01) bit 13
15 = MCP Bit14
1 = alarme, 0 = aucune alarme, MotCmdePrincip (7.01) bit 14
16 = MCP Bit15
1 = alarme, 0 = aucune alarme, MotCmdePrincip (7.01) bit 15
Facteur d'échelle : 1 == 1
30.33 - 30.34 Inutilisés
30.35 TempoDéfCommSér (TimeOut, temporisation liaison série)
Temporisation de signalisation d'une rupture de la liaison série. En fonction du réglage de RuptureCommunic
(30.28), le défaut F528 RuptComSérie [MotDéfaut2 (9.02) bit 11] est activé ou l'alarme A128 RuptComSérie
[MotAlarme2 (9.07) bit 11] est signalée.
Le défaut et l'alarme de communication sont désactivés si TempoDéfCommSér (30.35) est réglée sur 0 ms.
Facteur d'échelle : 1 == 1 ms
Signaux et paramètres
Nom du signal/paramètre
Type : C
Sauvegardé : Oui
Type : C Sauvegardé : Oui
Type : Entier non signé
3ADW000379R0307 DCS550 Manual fr c
Sauvegardé : Oui
