ABB DCS550 Manuel D'exploitation page 181

commande.
------------------------------------------------------------------------------------------------------------------------------------------------------------------
EntLog13
B12 EL2 de ModuleExt2E/SL (98.04). Uniquement disponible pour le programme Adaptatif ou un système de
commande.
B13 EntLog14 EL3 de ModuleExt2E/SL (98.04). Uniquement disponible pour le programme Adaptatif ou un système de
commande.
B14 réservé
B15 réservé
Facteur d'échelle : 1 == 1

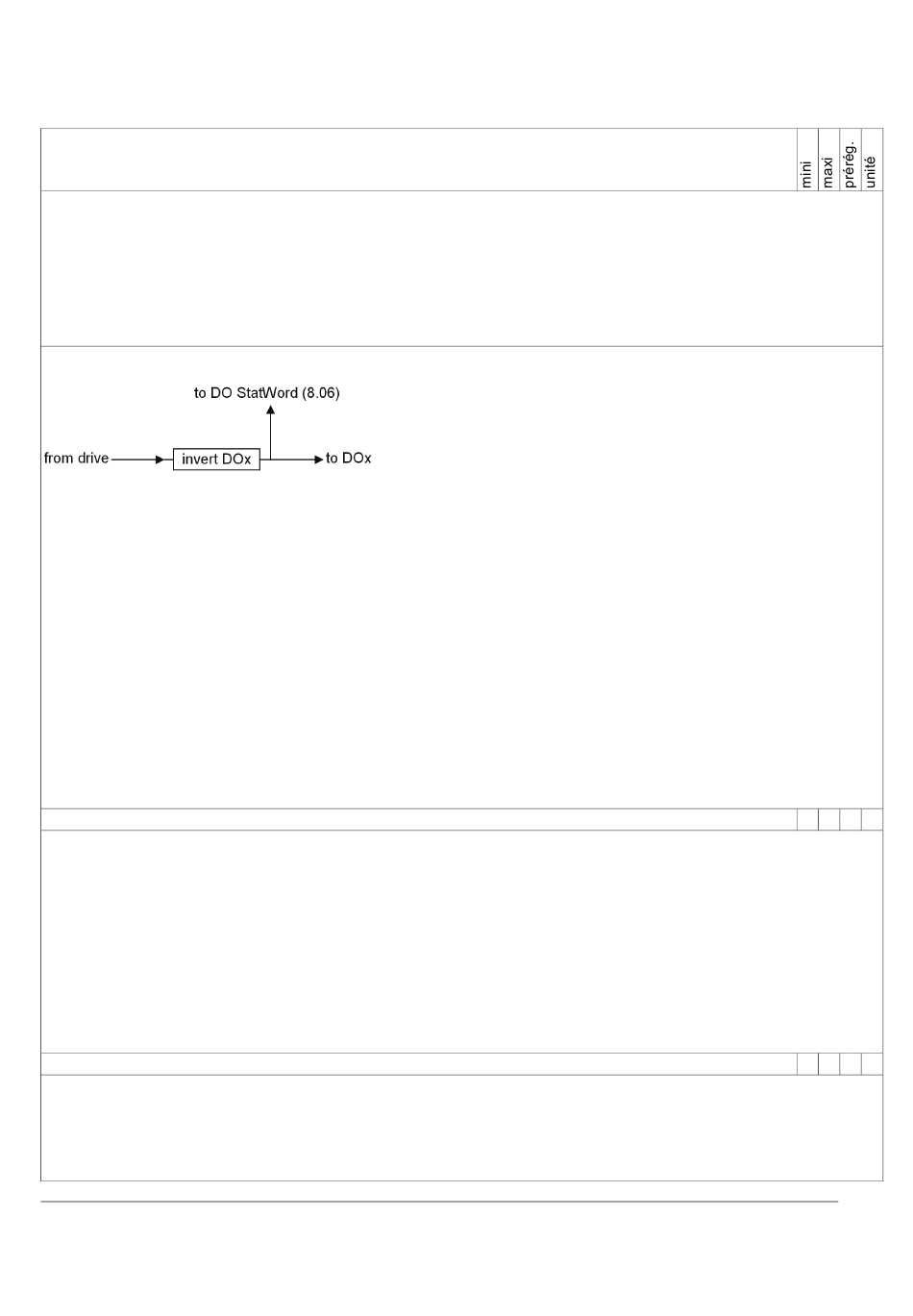

8.06 MotEtat SortLog (DO StatWord, DOSW, mot d'état des sorties logiques)
Mot d'état des sorties logiques. Indique la valeur des sorties logiques après inversion.
Bit Nom Description / préréglage
B0 SortLog1 IndexSortLog1 (14.01) = 603 et N°BitSortLog1 (14.02) = 15, Enclenchement Ventilation, réglage varie en
fonction du macroprogramme.
B1 SortLog2 IndexSortLog2 (14.03) = 603 et N°BitSortLog2 (14.04) = 5 pas connecté, réglage varie en fonction du
macroprogramme.
B2 SortLog3 IndexSortLog3 (14.05) = 603 et N°BitSortLog3 (14.06) = 7, Enclenchement contacteur de ligne, réglage
varie en fonction du macroprogramme.
B3 SortLog4 IndexSortLog4 (14.07) = 0 et N°BitSortLog4 (14.08) = 0, pas connecté, réglage varie en fonction du
macroprogramme.
------------------------------------------------------------------------------------------------------------------------------------------------------------------
B4-B6 réservé
B7 SortLog8 IndexSortLog8 (14.15) = 603 et N°BitSortLog8 (14.16) = 7, Enclenchement contacteur de ligne, réglage
varie en fonction du macroprogramme.
------------------------------------------------------------------------------------------------------------------------------------------------------------------
B8 SortLog9 SL1 de ModuleExt1E/SL (98.03), spécifié par MotCmdSortLog (7.05) bit 8
B9 SortLog10 SL2 de ModuleExt1E/SL (98.03), spécifié par MotCmdSortLog (7.05) bit 9
B10 SortLog11 SL1 de ModuleExt2E/SL (98.04), spécifié par MotCmdSortLog (7.05) bit 10
B11 SortLog12 SL2 de ModuleExt2E/SL (98.04), spécifié par MotCmdSortLog (7.05) bit 11
réservés
B12-15
Facteur d'échelle : 1 == 1
8.07 Inutilisé
8.08 EtatVariateur (DriveStat, état du variateur)
Etat du variateur :
0 = Bloqué variateur à l'état Bloqué
1 = EnArrêt variateur s'arrête
2 = Arrêt variateur arrêté
3 = PrêtON
variateur prêt
4 = PrêtMarche
5 = EnMarche
6 = EnArrêt
7 = ArrêtUrgence
8 = ArUrg/RoueLib
9 = Déclenché
Facteur d'échelle : 1 == 1
8.09 Inutilisé
8.10 MacroSélect (MacroSel, macroprogramme sélectionné)
Macroprogramme sélectionné :
0 = NonSélection
1 = Usine
2 = User1
3 = User2
Nom du signal/paramètre
Type : Entier non signé
Type : Entier non signé
variateur prêt à la mise en marche
variateur en marche
variateur en arrêt
variateur à l'état d'arrêt d'urgence
variateur à l'état d'arrêt d'urgence ou en roue libre
variateur déclenché
Type : C Sauvegardé : Non
fonction non sélectionnée (préréglage)
macroprogramme Usine (préréglage)
Jeu de paramètres User1 (Utilisateur1)
Jeu de paramètres User2 (Utilisateur2)
3ADW000379R0307 DCS550 Manual fr c
Sauvegardé : Non
Sauvegardé : Non
181
Signaux et paramètres
