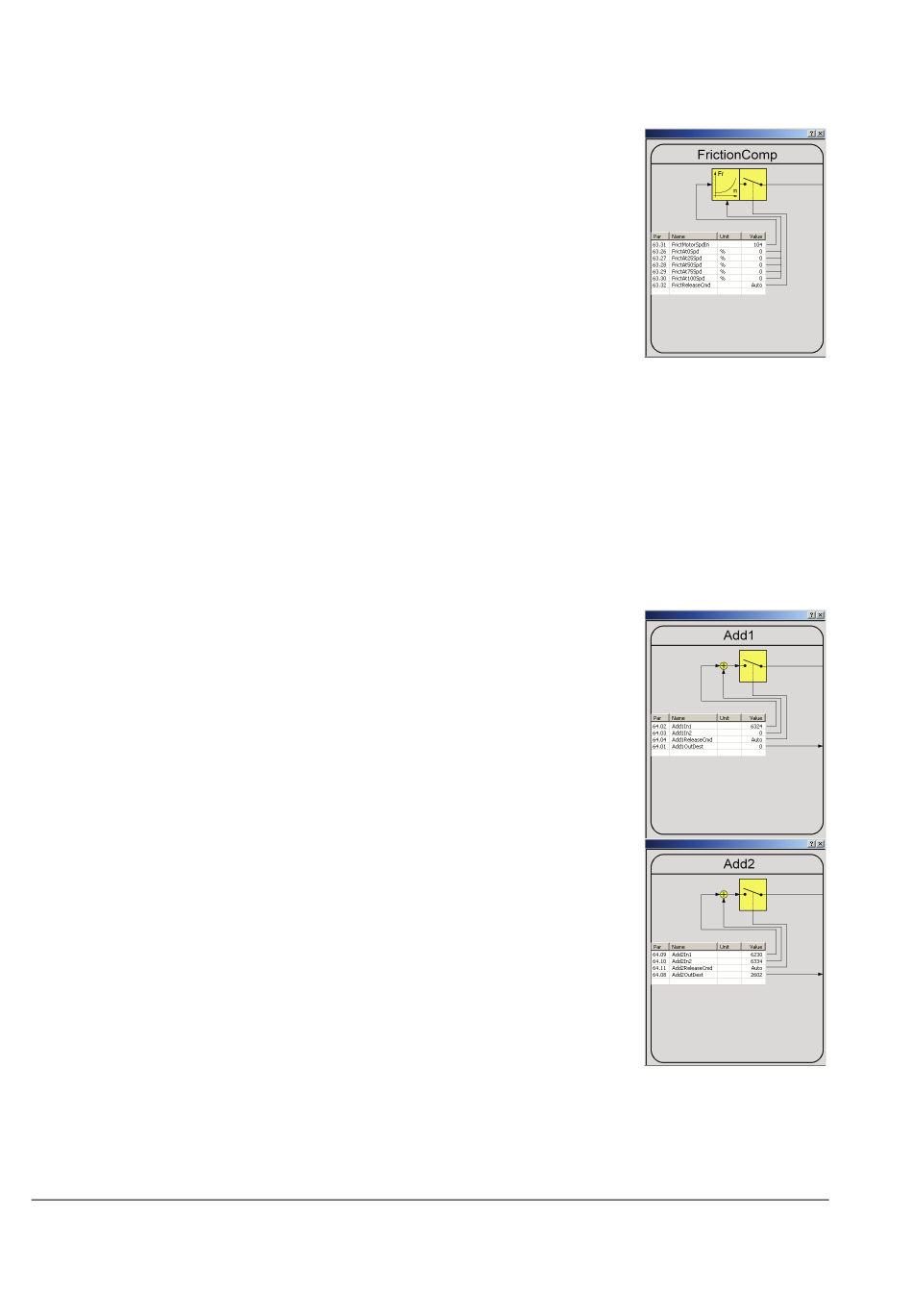

Compensation frottement/pertes (FrictionComp)
Pendant le bobinage, le moteur ne doit produire que le couple nécessaire à la
traction. Les organes mécaniques de la bobineuse engendrent des pertes par
frottement qui varient selon la vitesse du moteur et doivent être mesurées lors
d'essais à différentes vitesses. Les pertes sont non linéaires et une courbe
caractéristique doit être tracée avec des points. La fonction de compensation de
frottement calcule le couple requis pour compenser les pertes par frottement selon la
vitesse.
Procédure :
−
FrictAt0Spd (63.26) est le frottement statique qui peut être déterminé en
augmentant lentement la référence de couple jusqu'à ce que le moteur
commence à tourner. Pour cet essai, tous les organes mécaniques doivent être
raccordés.
− FrictAt25Spd (63.27) doit être déterminé par des essais à vitesse constante à 25 % de la vitesse moteur.
Le résultat peut être connu au signal CoupleMotFiltre (1.07).
− FrictAt50Spd (63.28) doit être déterminé par des essais à vitesse constante à 50 % de la vitesse moteur.
Le résultat peut être connu au signal CoupleMotFiltre (1.07).
− FrictAt75Spd (63.29) doit être déterminé par des essais à vitesse constante à 75 % de la vitesse moteur.
Le résultat peut être connu au signal CoupleMotFiltre (1.07).
− FrictAt100Spd (63.30) doit être déterminé par des essais à vitesse constante à 100 % de la vitesse
moteur. Le résultat peut être connu au signal CoupleMotFiltre (1.07).
− FrictReleaseCmd (63.32) active la fonction FrictionComp (63.34). La sortie est forcée à zéro si
l'interrupteur est ouvert.
−
L'autocalibrage est possible avec WinderTuning (61.21) = FrictionComp.
Sélecteur-additionneur 1 (Add1)
L'additionneur 1 possède deux entrées de couple. La somme de Add1 (64.06) peut
être écrite dans d'autres paramètres au moyen de Add1OutDest (64.01). En général,
l'additionneur 1 est utilisé pour écrire la limite de couple du régulateur de vitesse.
Procédure :
Add1ReleaseCmd (64.04) active Add1 (64.06). La sortie est forcée à zéro si
−
l'interrupteur est ouvert.
Sélecteur-additionneur 2 (Add2)
L'additionneur 2 possède deux entrées de couple. La somme de Add2 (64.13) peut
être écrite dans d'autres paramètres au moyen de Add2OutDest (64.08). En général,
l'additionneur 2 est utilisé pour écrire la compensation de charge pour la
compensation d'inertie et de frottement.
Procédure :
Add2ReleaseCmd (64.11) active Add2 (64.13). La sortie est forcée à zéro si
−
l'interrupteur est ouvert.
