1 Durit de frein
2 Fil du combiné de contacteurs
droit
3 Câbles des gaz
4 Fil du relais de démarreur
5 Batterie
6 Câble positif de batterie
7 Fusible principal
8 Fil de clignotant avant
9 Fil de bougie n°4
0 Fil de bougie n°1

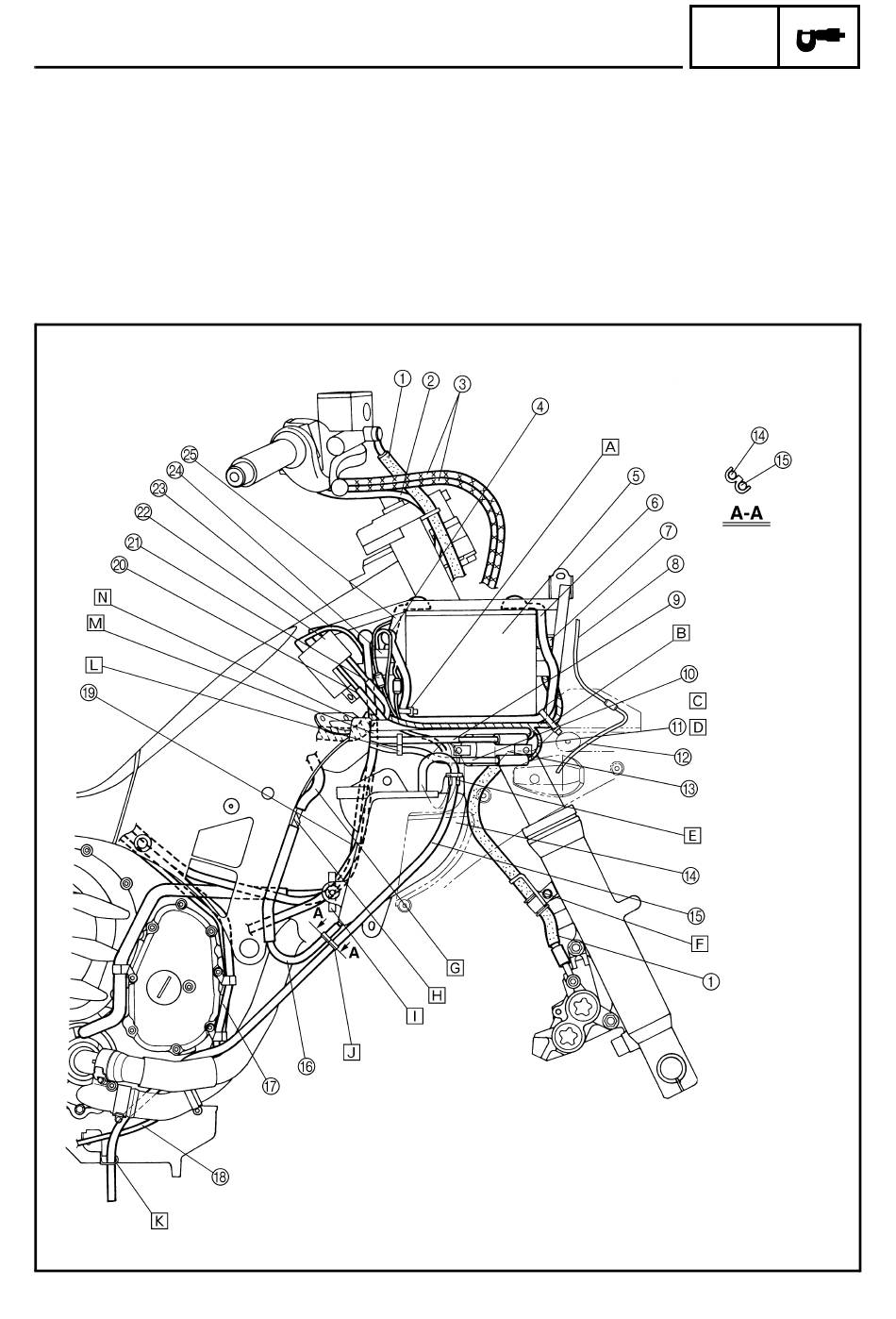

CHEMINEMENT DES CÂBLES
A Fils de bobine d'allumage n°1 et
n°4
B Fil de raccord de clignotant
avant
C Bobines d'allumage n°1 et n°4
D Vase d'expansion
E Durit de mise à l'air du vase
d'expansion
F Durit du vase d'expansion
G Fil de bobine d'excitation
H Fil de capteur d'oxygène
– 13 –
SPEC
I Fil du démarreur
J Fil de bougie n°2
K Fil de bougie n°3
L Bobines d'allumage n°2 et n°3
M Fils de bobine d'allumage n°2 et
n°3
N Relais du démarreur
O Câble négatif de batterie
