Emplacement des prises de mesure

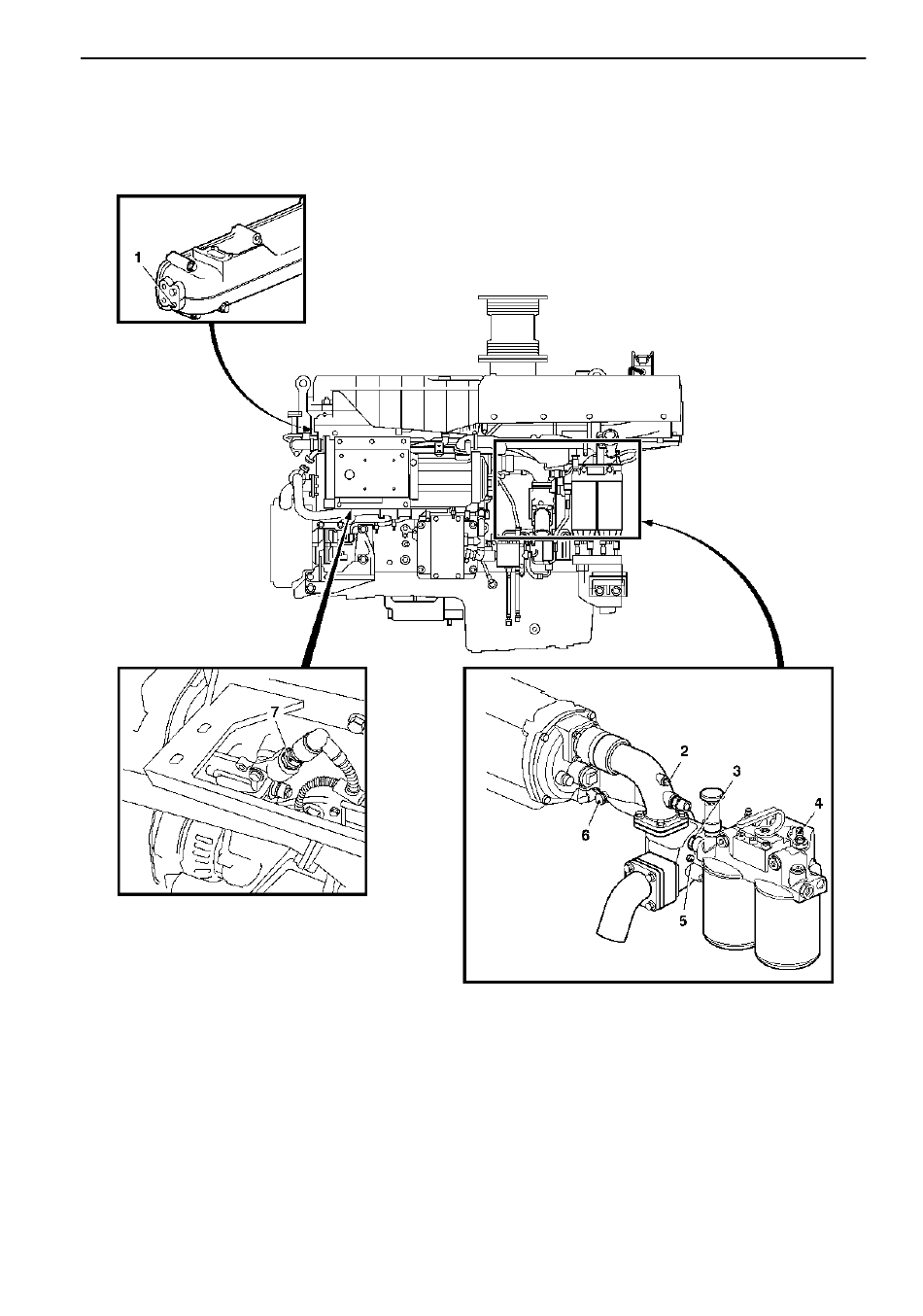

Les illustrations ci-dessous et sur la page suivante montrent où les
équipements de mesure peuvent être montés sur les moteurs.
1. Pression / température d'air de surali-
mentation en aval du refroidisseur d'air
de suralimentation (1/8"-27 NPSF).
Remarque : Le bouchon supérieur a
un filetage de M10 x 1.
2. Temp. / pression eau de mer (côté re-
foulement de la pompe) (1/8"-27 NPSF).
Plus d'informations sur : www.dbmoteurs.fr
3. Pression d'alimentation (avant le fil-
tre). Percer et tarauder un trou
(M10 x 1) dans une vis creuse
(N° de réf. 190713).
Monter la vis à l'entrée des filtres à
carburant.
4. Pression d'alimentation (après le fil-
tre). Déposer le purgeur du support
de filtre (M10 x 1).
Recherche de pannes / Essai et réglages
5. Temp. / pression eau de mer (côté as-
piration de la pompe) (1/8"-27 NPSF).
6. Temp. / pression d'huile de lubrifica-
tion (M12 x 1,5 dans le bloc). 1/8"-27
NPSF si un réducteur (N° de réf.
947899) est utilisé.
7. Pression dans carter moteur
(M16 x 1,5).
