Enregistrement numérique sur ADAT du signal du
TRITON STUDIO mixé sur une console numérique
1 Branchez la prise DIGITAL OUT du TRITON STUDIO à
la prise ADAT OPTICAL IN de la console de mixage
numérique compatible ADAT optique, avec un câble
ADAT optique.
2 Branchez les prises IN and OUT de la console compatible
ADAT optique et de l'ADAT avec des câbles ADAT
optiques .

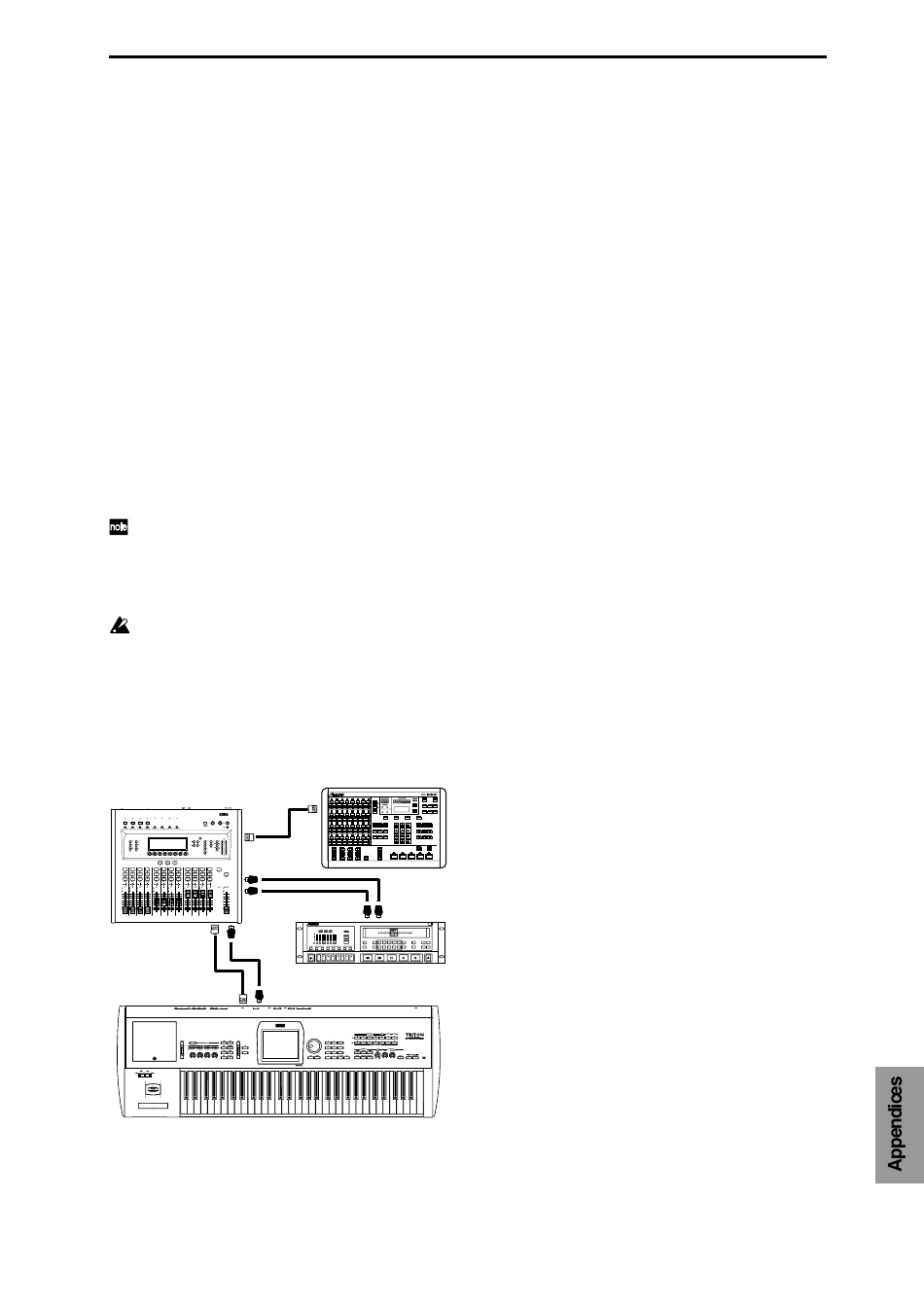

3 Effectuez les connexions de la manière illustrée ci-des-
sous pour permettre l'utilisation d'une commande à dis-
tance Alesis BRC Remote Controller ou d'une autre
console ou commande à distance compatible ADAT
optique comme maître de synchronisation numérique.
Branchez la prise WORD CLOCK OUT de la console à la
prise WORD CLOCK IN du TRITON STUDIO.
Effectuez ces connexions avec un câble BNC Coax fab-
riqué par la firme Alesis Corporation ou un câble BNC
pour applications vidéo (tous deux en option).
4 Réglez le paramètre "System Clock" (Global P0: 0–2a) du
TRITON STUDIO sur Word Clock.
Le signal audio numérique transmis à la prise DIGITAL
OUT se synchronise sur le signal d'horloge reçu à la prise
WORD CLOCK IN, assurant la synchronisation des deux
dispositifs.
Vous pouvez mémoriser le réglage "System Clock" avec
la commande "Write Global Setting".
5 Réglez la source de synchro numérique de l'ADAT sur
"DIG 48 K". Pour en savoir plus, voyez le manuel de
l'ADAT utilisé.
Si l'instrument ne détecte pas le signal de synchro en
raison d'une mauvaise connexion du câble BNC ou
pour tout autre raison, le message d'erreur "Word
Clock Error!" s'affichera sur l'écran. Dans ce cas, véri-
fiez la connexion du câble BNC.
Si vous avez mémorisé le réglage Word Clock pour
"System Clock", le même message d'erreur s'affichera à
la mise sous tension si le TRITON STUDIO ne détecte
pas le bon signal de synchro.
CLOCK OUT
Digital Mixer
WORD
CLOCK IN
DIGITAL IN
DIGITAL OUT
WORD CLOCK OUT
DIGITAL IN
WORD CLOCK IN
DIGITAL OUT
TRITON STUDIO
ADAT BRC
WORD
DIGITAL IN
DIGITAL OUT
ADAT
301
