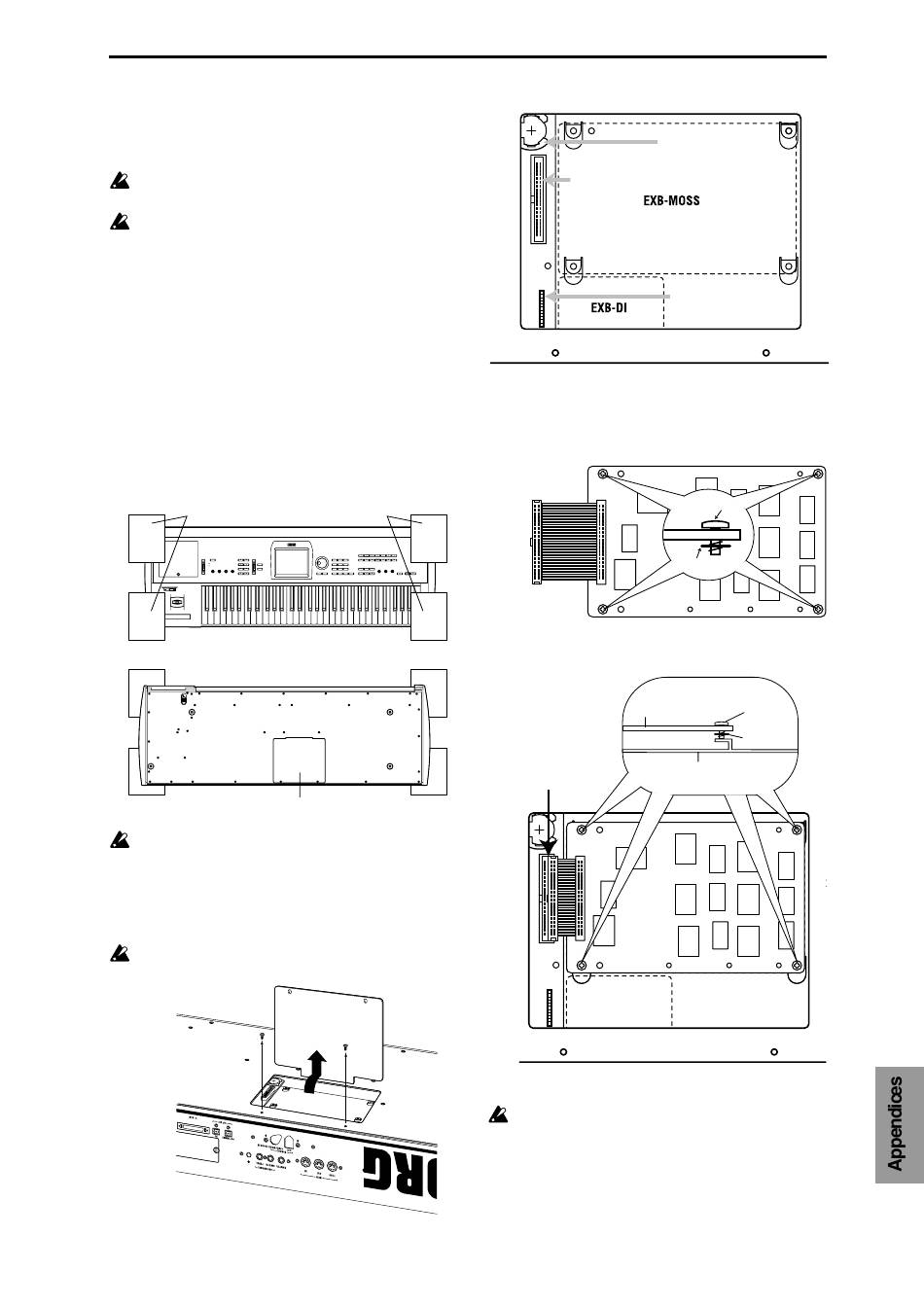

Installation de l'EXB-MOSS
Avant d'effectuer l'installation, veuillez lire la section "Pré-
cautions" et "Remarques avant l'installation d'une carte
d'extension/de mémoire".
Durant l'installation, veillez à ne pas vous couper aux
bords acérés du TRITON STUDIO ou de la carte en option.
Le cordon d'alimentation doit rester débranché tant que
vous enlevez le couvercle, installez l'extension et
remettez le couvercle.
1 Vous aurez besoin d'un tournevis en croix (+) et de
quelques magazines ou livres pour surélever l'instru-
ment et protéger le Joystick et les autres commandes
(voyez l'illustration suivante).
2 Mettez le TRITON STUDIO hors tension et débranchez le
cordon d'alimentation ainsi que les câbles de connexion
d'éventuels périphériques.
3 Vérifiez que le couvercle d'installation de mémoire EXB-
PCM/d'échantillonnage (RAM) est bien en place et que sa
vis est serrée correctement.
4 Disposez les livres ou magazines aux quatre coins de
l'instrument et déposez le TRITON STUDIO retourné sur
eux pour protéger les commandes.
Disposez un livre aux quatre coins de l'instrument
pour le surélever et protéger les commandes.
Vue d'en dessous
Couvercle de l'option EXB-MOSS/EXB-DI
Lorsque vous retournez le TRITON STUDIO, veillez à
ne pas perdre l'équilibre et à ne pas laisser tomber
l'instrument.
5 Enlevez les deux vis du couvercle de l'option EXB-
MOSS/EXB-DI avec le tournevis, relevez le couvercle et
retirez-le de la fente.
Quand vous relevez et extrayez le couvercle, veillez à
ne pas l'incliner vers l'arrière.
6 Repérez l'emplacement d'installation.
Logement de la pile
du calendrier
Connecteur pour option EXB-MOSS
Quand le couvercle est retiré
7 Retirez la carte EXB-MOSS de sa pochette d'emballage.
8 Notez les vis et les rondelles attachées aux quatre coins
de la carte.
9 Utilisez les quatre vis pour fixer la carte EXB-MOSS aux
supports correspondants du TRITON STUDIO.
EXB-MOSS
Châssis sur lequel la carte
est installée
Connecteur
Avant que les vis ne soient serrées, l'EXB-MOSS l flotte
légèrement au-dessus des supports. Si vous exercez
trop de force sur l'EXB-MOSS, les vis et les rondelles
risquent de s'éjecter.
Connecteur pour
option EXB-DI
Face arrière
Vis
Rondelle
Vis
Rondelle
Face arrière
291
