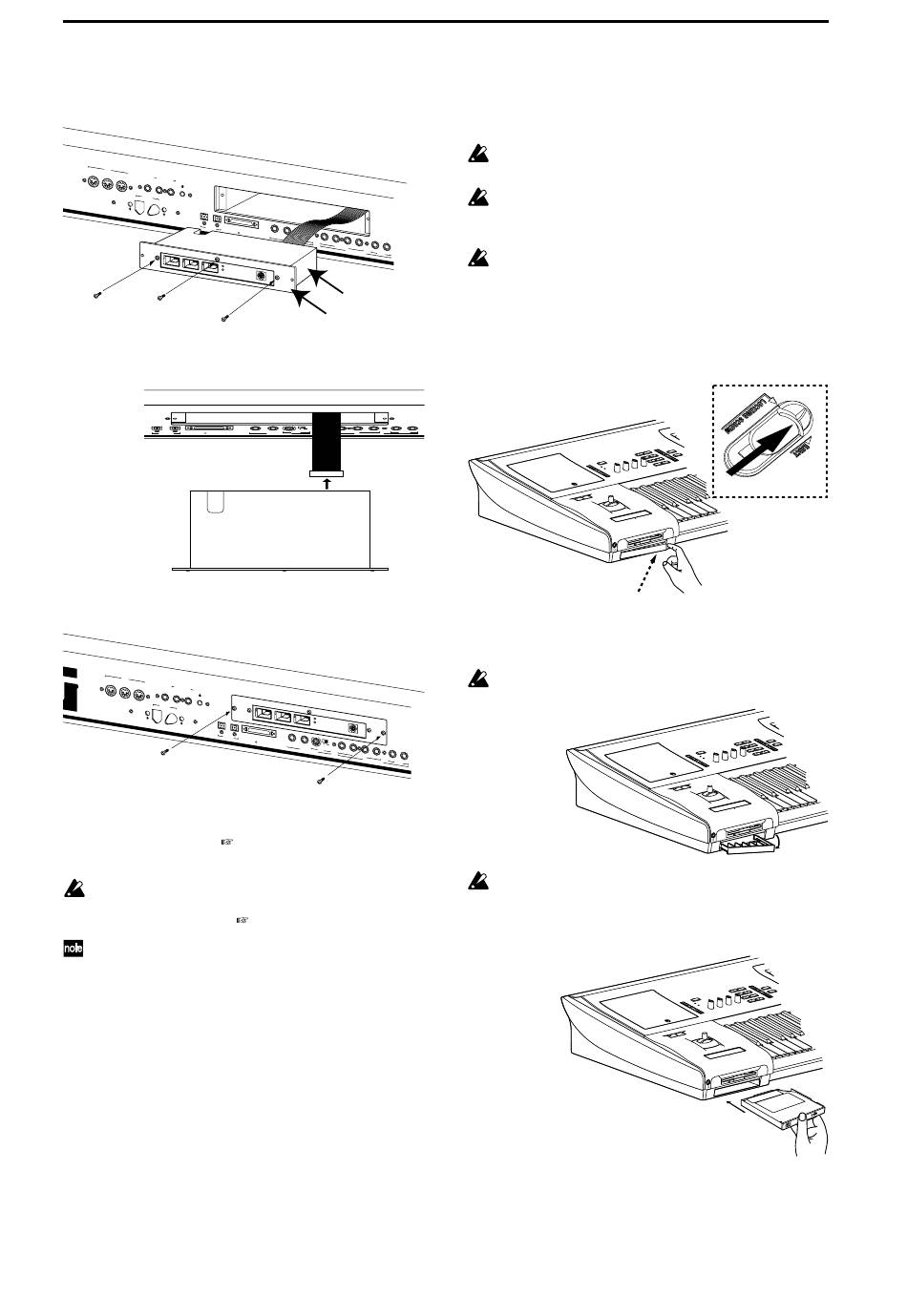

5 Fixez le panneau de montage mLAN (fourni avec le TRI-
TON STUDIO) sur l'option mLAN avec les trois vis de
montage mLAN (aussi fournies avec le TRITON STU-
DIO).
MI DI
TH RU
OU T
IN
AS SIG NA
DA MP ER
BL E
SW ITC H
PE DA L
DIG ITA L
OU T
48k Hz WO
RD CL OC
K IN
OU T(M AIN)
S/P DIF
6 Branchez le câble retiré à l'étape 2 à la prise EXB-mLAN.
Enfoncez le câble fermement jusqu'au bout.
OUT(MAIN)
IN
S/P DIF
SCSI
7 Montez l'option EXB-mLAN sur le TRITON STUDIO
avec les deux vis retirées à l'étape 1 .
MI DI
TH RU
OU T
IN
AS SIG NA
DA MP ER
BL E
SW ITC H
PE DA L
DIG ITA L
OU T
48k Hz WO
RD CL OC
K IN
8 Une fois l'installation terminée, mettez l'instrument sous
tension et assurez-vous que l'option EXB-mLAN a été
installée correctement ( p.287 "Vérification après instal-
lation").
Si c'est la première fois que vous installez l'option EXB-
mLAN dans le TRITON STUDIO, vous devez effectuer
la commande Initialize ( p.141).
Pour en savoir plus sur les connexions entre l'option
EXB-mLAN et les dispositifs externes, voyez le manuel
de l'option EXB-mLAN.
294
IN
2
1
MA X MIN
4
SC SI
3
2
MIC LIN
1
E
R
AU DIO INP
LEV EL
L /M ON O
UT
( IND IVID
UAL )
AU DIO OU
TP UT
( MA IN )
EXB-mLAN
Panneau de montage
mLAN
2
1
MAX
MIN
4
3
2
1
MIC
LINE
LEVEL
( INDIVIDUAL )
AUDIO INPUT
AUDIO OUTPUT
OU T(M AIN)
IN
2
1
MA X MIN
S/P DIF
4
SC SI
3
2
MIC LIN
1
E
AU DIO INP
LEV EL
UT
( IND IVID
UAL )
AU DIO OU
TP UT
Installation du CDRW-1
Avant d'effectuer l'installation, veuillez lire la section "Pré-
cautions" et "Remarques avant l'installation d'une carte
d'extension/de mémoire".
N'essayez jamais d'installer un graveur CD-R/RW
interne autre que le CDRW-1.
Durant l'installation, veillez à ne pas vous couper aux
bords acérés du TRITON STUDIO ou de l'option
CDRW-1.
Le cordon d'alimentation doit rester débranché tant que
vous enlevez le couvercle, installez l'extension et
remettez le couvercle.
1 Retirez le couvercle de la baie CDRW-1.
Glissez le bouton [EJECT] (situé sur le dessous du TRI-
TON STUDIO) dans la direction de la flèche pour libérer
le couvercle de la baie sur le côté du TRITON STUDIO.
R
L /MONO
( MAIN )
2 Retirez le couvercle de la baie CDRW-1.
Saisissez le coin du couvercle ainsi ressorti avec un onglet
et tirez-le dans le sens illustré pour le retirer.
Ne tirez jamais le couvercle trop fort vers vous, car cela
risquerait de l'endommager.
R
L /M ON O
( MA IN )
Conservez le couvercle de la baie, car vous en aurez
besoin si vous décidez de retirer le graveur CDRW-1.
3 Insérez l'option CDRW-1.
Veillez à orienter correctement le graveur.
Vu d'en dessous
