7 Installering af tunnelrøret
Tjek instruktionsbogen, kapitel 6 Tekniske data, for tunnelrørets mål
og materialespecifikation.
Bor 2 huller i skibsskroget på det sted, hvor midterlinjen af tunnel-
røret skal være, i overensstemmelse med markeringsredskabets dia-
meter.
Stik markeringsredskabet (som man laver selv) gennem de to forbo-
rede huller, og tegn omkredsen af tunnelrørets udvendige diameter
på skroget.
Bovskrue
'RD . . . . .'
RD125 RD160
Skær hullerne ud ved hjælp af en dekupørsav eller en skærebrænder,
afhængigt af skibsskrogets materiale.

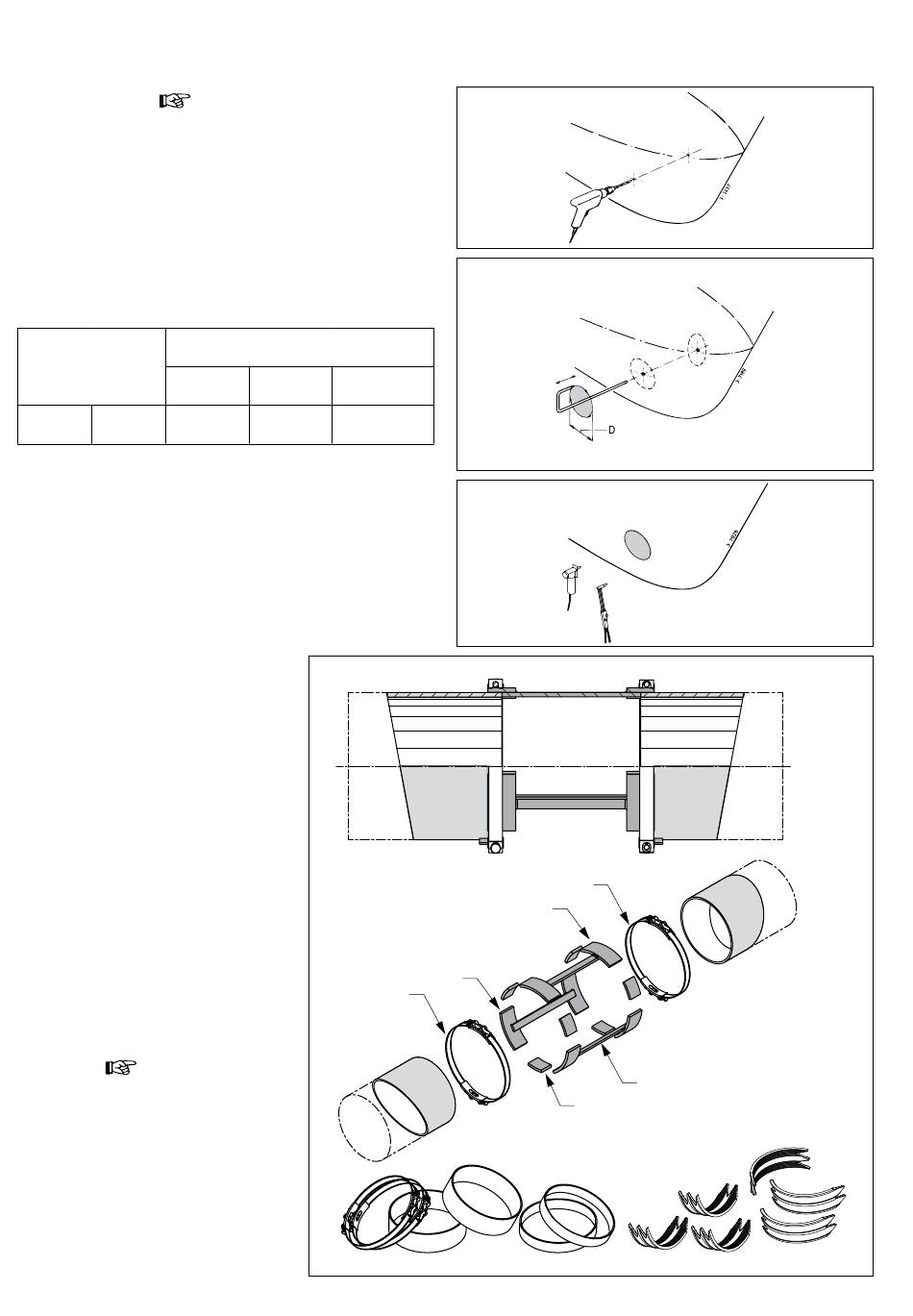

7.1

Tunnel i to (2) dele

For at forenkle installationen af tunnelrøret
med den rette længde, fås der et sæt af-
standsstykker.
Sættet består af tre afstandsstykker (1) og 6
afstandsbånd (2); Varenummer: RDSET
Saml de to dele af tunnelen, brug de medføl-
gende afstandsstykker (1) og klemmestyk-
kerne (2) som vist på tegningen.
Bruge afstandsbånd (3) under montagen for
at undgå deformering af klemmestykkerne
(2).
Sørg for, at tunnelens dele i længderetningen
støder mod afstandsstykkerne. Så vil tunne-
lens dele være justeret korrekt og i den kor-
rekte afstand fra hinanden.
Brug kun klemmestykker til at fastgøre af-
standsstykkerne med!
B
emærk
Brug ikke gummimanchetterne og plastik-
pladerne!
96
020574.03
p v
raktisk ink
D [mm]
Stål Polyester Aluminium
267 264 264
1
1
3
3
1
2
