Positionnement Du Propulseur D'étrave Dans Le Tunnel De Poussée - Vetus RimDrive RD125 Instructions D'installation

Lors du choix de l'emplacement du tunnel de
poussée, tenez compte de ce qui suit pour
une performance optimale:

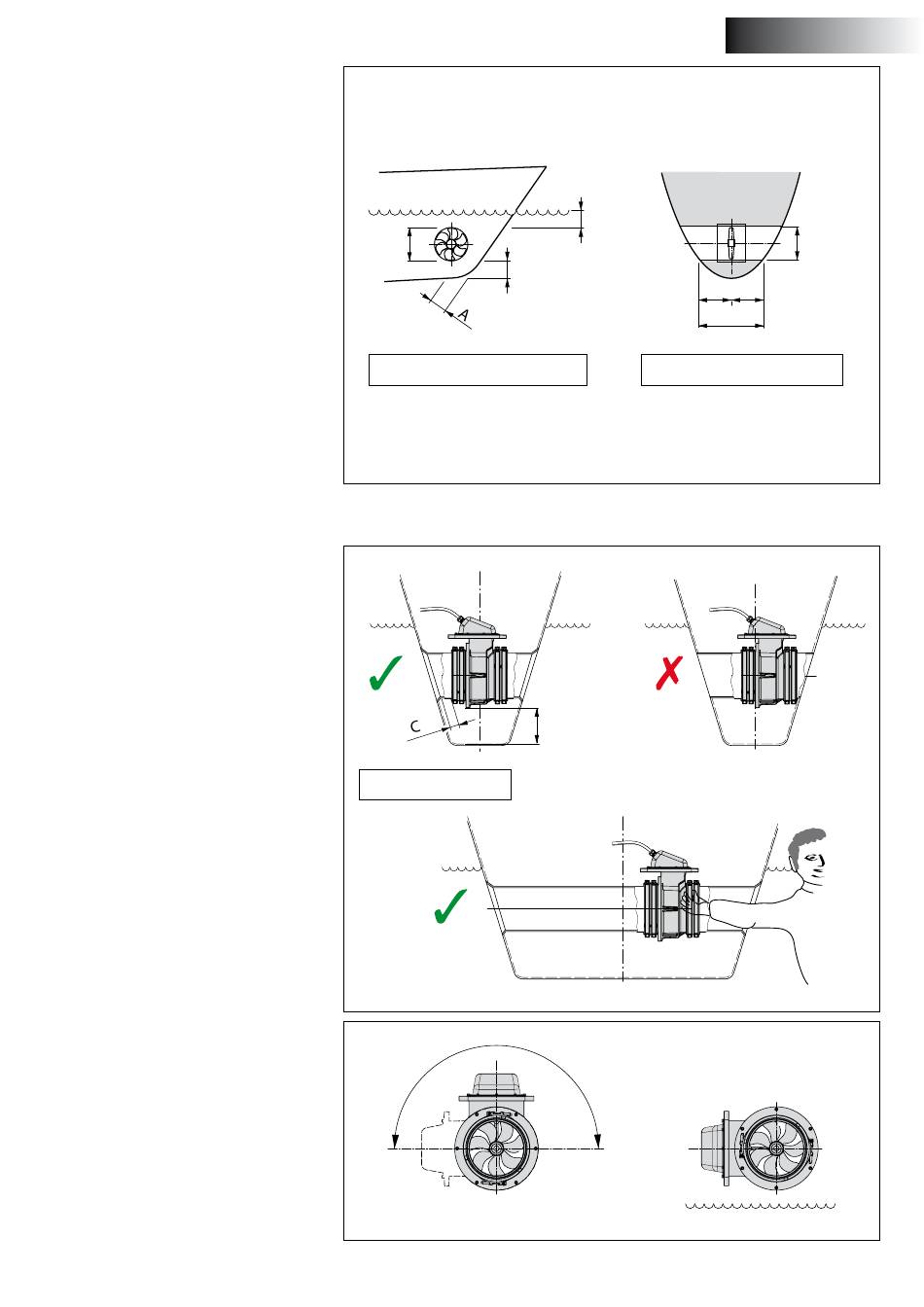

- La distance A indiquée sur le dessin doit
être d'au moins 0,5 x D. (D étant le dia-
mètre du tunnel).
- La longueur la plus courte du tunnel (dis-
tance B) doit être au minimum de 2 x D
(500 mm, 20 ").
Ne pas allonger le tube plus que néces-
saire.
4 Positionnement du propulseur d'étrave dans le tunnel de poussée
L'hélice devrait de préférence être située
sur l'axe du navire, mais elle doit toujours
être accessible de l'extérieur pour remplacer
l'anode si nécessaire.
Pour permettre l'installation, l'espace libre
autour du « RimDrive » doit être d'au moins
10 cm (4 "); Taille C.
Le « RimDrive » peut être installé dans di-
verses positions, à l'horizontale ou à la verti-
cale, vers le haut.
Le boîtier de raccordement doit toujours être
situé au-dessus du niveau maximal de l'eau
de cale.
vetus® Installation instructions thruster RIM DRIVE 250 mm
D
A
A = min. 0,5 x D (125 mm)
C
C = min. 10 cm
180º
A
= =
B
B = min. 2 x D (500 mm)
Niveau de l'eau
de cale max.
FRANÇAIS
D
51
020574.03
