I stedet for et kamskjell og "øyenbryn" ytter-
kledning kan plasseres rett foran tunnelåp-
ningen.

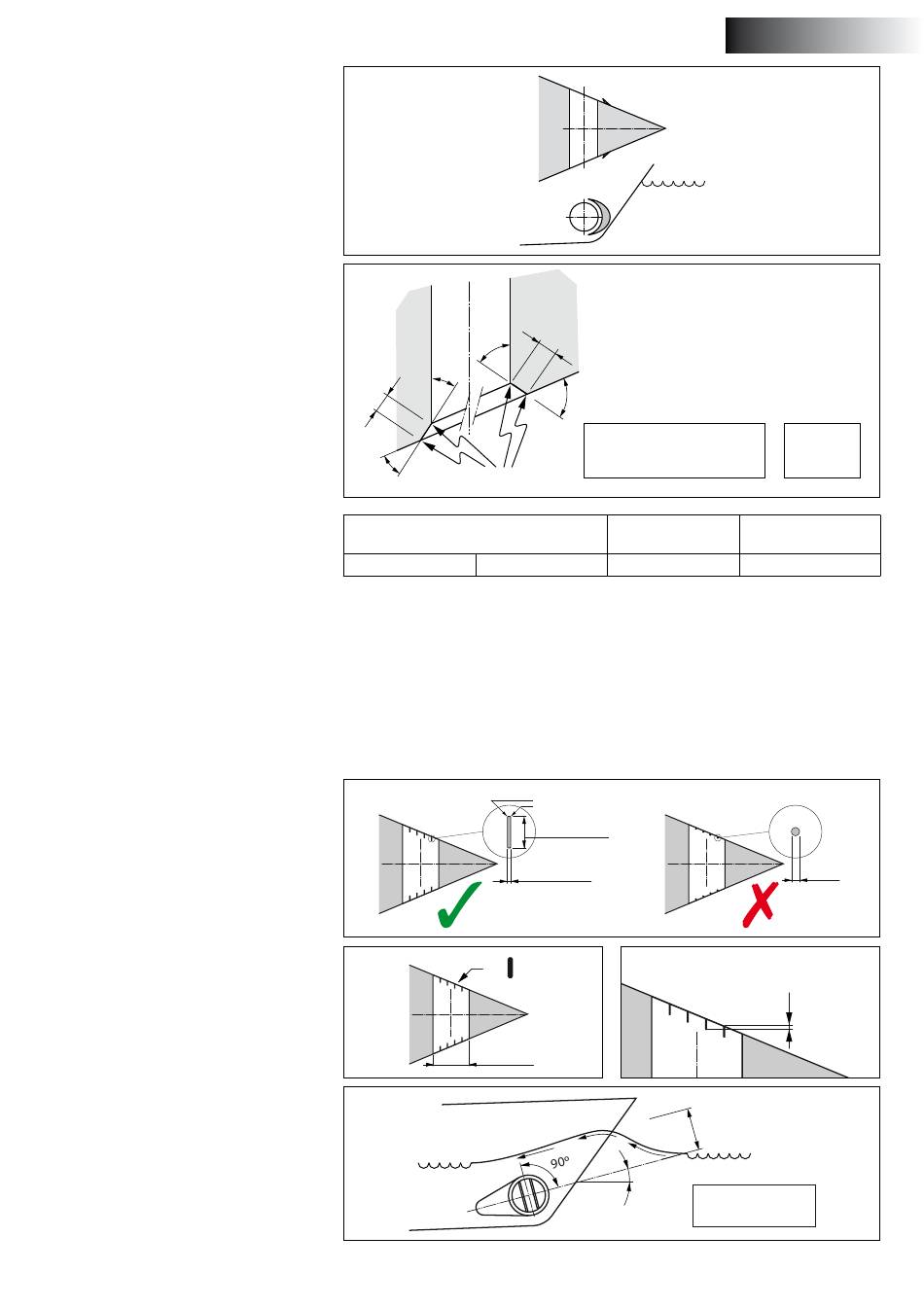

Hvis overgangen fra tunnelrør til skipsskrog
utføres med en skrå side, må denne utføres i
henhold til tegningen.
Lag den skrå siden (C) 0,1 til 0,15 x D lang og
pass på at vinkelen til tunnelrøret i forhold til
den skrå siden er den samme som vinkelen
mellom skipsskroget og den skrå siden.
6 Stenger i tunnelrøråpningen
Selv om dette kan ha negative følger for
skyvkraften, kan det anbringes stenger i åp-
ningene på tunnelrøret for å beskytte propel-
len.
Spindlene skal ha et rektangulært gjennom-
snitt.
Ikke bruk runde spindler.
Spindlene skal ha en viss overlapping.
Ikke sett i flere spindler pr. åpning enn det
som er angitt på tegningen.
Spindlene skal stilles opp slik at de står lodd-
rett på bølgeformen som forventet.
