11 Commandes du propulseur d'étraves
• Montez le panneau de commande à la position de barre. Il doit y
avoir un espace libre de 100 mm (4 ") derrière le panneau.
• Placez l'interface dans un endroit sec et bien ventilé.
• Installez le câble intermédiaire entre le 'RimDrive' et l'interface.
S'il est nécessaire de couper le câble intermédiaire et de le recon-
necter à nouveau, assurez-vous que tous les fils sont connectés
couleur à couleur.
12 Télécommande

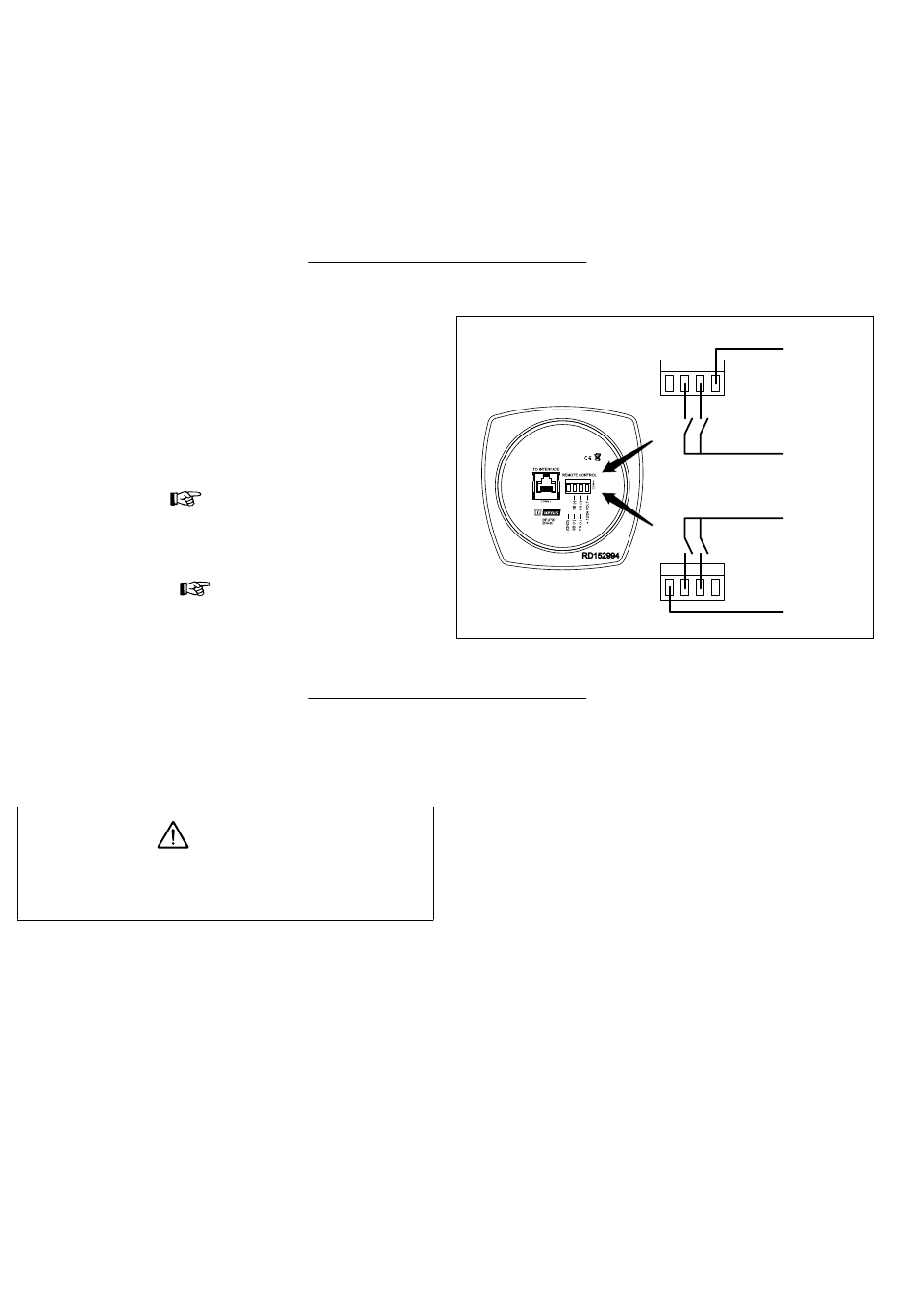

Vous pouvez connecter une télécommande sans fil ou non sans fil à
un panneau.
Cette télécommande ne peut être utilisée que si le panneau auquel il
est connecté est réglé sur 'ON' .
Lorsque vous utilisez une télécommande, le propulseur d'étrave ne
peut être engagé qu'à une poussée maximale soit vers l'arrière soit
vers le tribord.
Voir dessin.
L'entrée pour la télécommande est sur une alimentation séparée et
peut être connectée à 12 ou 24 Volts.
Les entrées de la télécommande conviennent aux télécommandes
avec commutation positive (+) ou négative (-).

13 Test de fonctionnement

Consulter les instructions du manuel du propriétaire dans '3 Fonc-
tionnement' pour engager et faire fonctionner le propulseur d'étrave.
Ne testez pas le propulseur d'étrave lorsque le bateau est hors
de l'eau, sauf si vous êtes convaincu que tout le monde est à
une distance sûre du tunnel de l'hélice.
Si, au cours de la course d'essai, il apparaît que le mouvement du ba-
teau est contraire à la direction dans laquelle le joystick est déplacé,
ceci peut être adapté comme suit.
13.1 Modification de la direction de poussée
• Engager l'alimentation en tension du propulseur d'étrave (inter-
rupteur de la batterie principale).
• N'allumez pas le panneau. Si le panneau est allumé, éteignez-le.
• Lorsque le joystick est en position centrale, maintenez enfoncé le
bouton HOLD sur l'un des panneaux pendant 5 secondes jusqu'à
ce que vous entendiez un signal sonore.
• Relâchez le bouton HOLD.
62
020574.03
a
ttention
a
stuce
a
vertissement
• Connectez le panneau à l'interface.
S'il ya deux positions de barre, le second panneau doit également
être connecté à l'interface.
Voir schéma page 149.
La LED ON / OFF doit maintenant être allumée, que ce soit ROUGE
ou VERT.
Ignorez les voyants clignotants du port et du tribord !
• Déplacez le joystick vers le port maximum ou le tribord maximum.
Maintenant, seul le port ou le phare de tribord devrait être allumé.
La LED ON / OFF clignote.
• Maintenez le joystick dans cette position et appuyez sur le bouton
HOLD. Vous entendrez un signal sonore.
Maintenant, le voyant opposé (port ou tribord) s'allume. Relâchez
le joystick.
Pour quitter la procédure de configuration :
• Lorsque le joystick est en position centrale, maintenez la touche
HOLD enfoncée pendant 2 secondes jusqu'à ce que vous enten-
diez un bip. (Ou éteignez et rallumez l'alimentation de tension.)
Les réglages du sens de poussée ont été modifiés et restent tels
que définis même lorsque l'alimentation de tension a été coupée.
vetus® Installation instructions thruster RIM DRIVE 250 mm
+
12 / 24 V DC
SB PS
–
+
SB PS
12 / 24 V DC
–
