Installazione Del Tunnel; Tunnel In Due (2) Parti - Vetus RimDrive RD125 Instructions D'installation

7

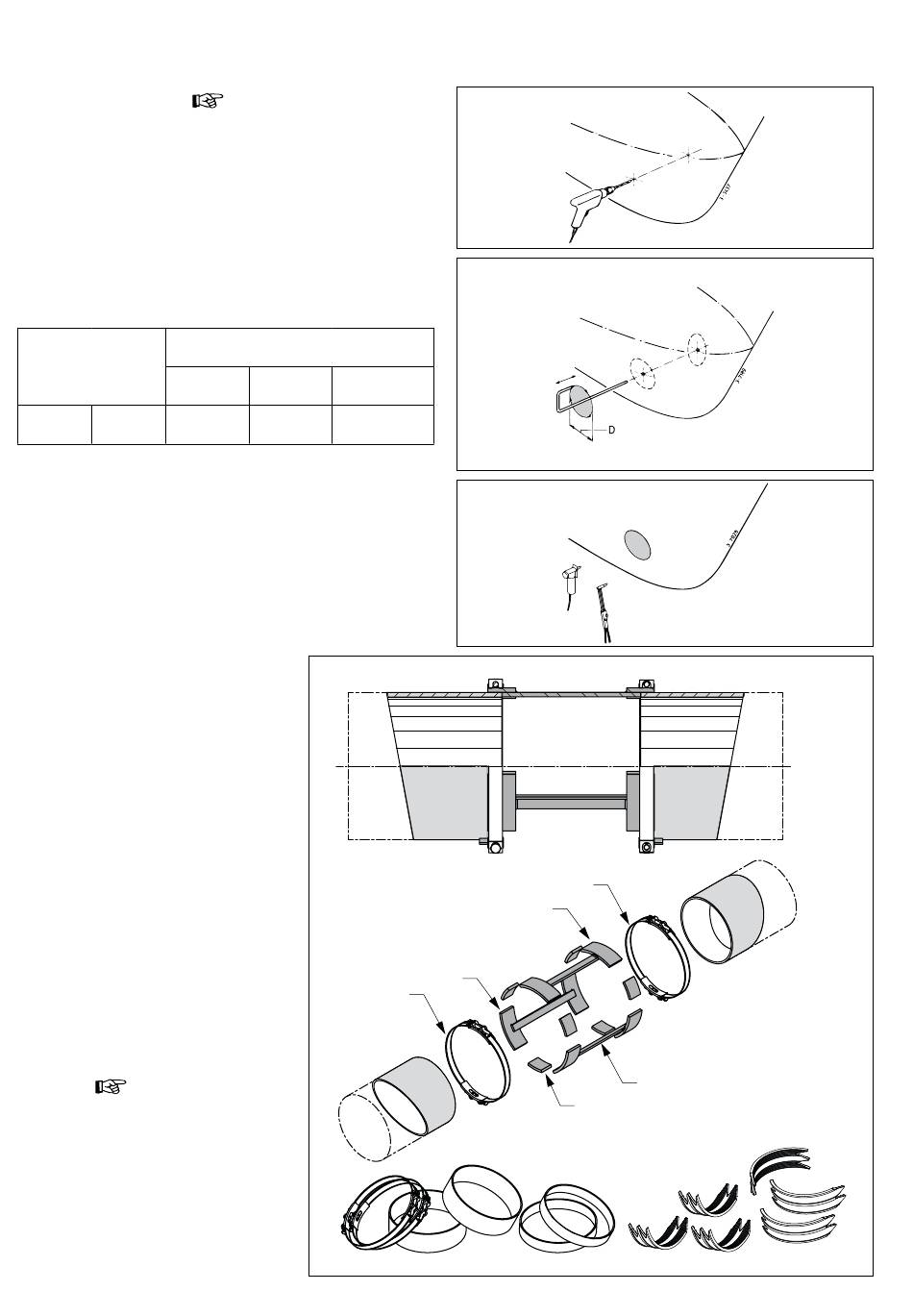

Installazione del tunnel

Consultare il manuale utente, capitolo 6 Dati tecnici, per le specifiche
relative a dimensioni e materiale del tunnel per l'elica.
Praticare 2 fori nello scafo, nel punto in cui deve venire a trovarsi
l'asse di simmetria del tunnel, come base di riferimento secondo il
materiale con cui è.
Far passare lo strumento utilizzato per contrassegnare (fatto da voi!)
attraverso ambedue i fori pre-praticati, e contrassegnare il diametro
esterno del tunnel sullo scaf o.
Elica di prua
'RD . . . . .'
Acciaio
RD125 RD160
Costruito lo scafo fare i due fori con utensili a apropriati.
7.1

Tunnel in due (2) parti

Per semplificare l'installazione del tubo del
tunnel con la giusta distanza intermedia è
disponibile un set di distanziali.
Il set è composto da tre strisce di distanziali
(1) e 6 spessori (2); Art. codice: RDSET
Assemblare le due parti del tunnel, utilizzare
la striscia fornita di distanziali (1) e le staffe
di bloccaggio (2) come mostrato nel disegno.
Utilizzare gli spessori (3) durante il montag-
gio per evitare la deformazione delle staffe di
bloccaggio (2).
Assicurarsi che le parti del tunnel in senso
longitudinale siano contro gli arresti delle
strisce. Poi le parti del tunnel si allineeranno
correttamente e alla giusta distanza l'uno
dall'altro.
Utilizzare solo le fascette di serraggio per
fissare le strisce!
a
ttenzione
Non utilizzare le guaine e le lastre di plasti-
ca!
82
020574.03
t
ip
D [mm]
Poliestre Aluminio
267 264 264
1
1
3
3
1
2
vetus® Installation instructions thruster RIM DRIVE 250 mm
