Positionierung Des Bugstrahlruders Im Schubtunnel - Vetus RimDrive RD125 Instructions D'installation

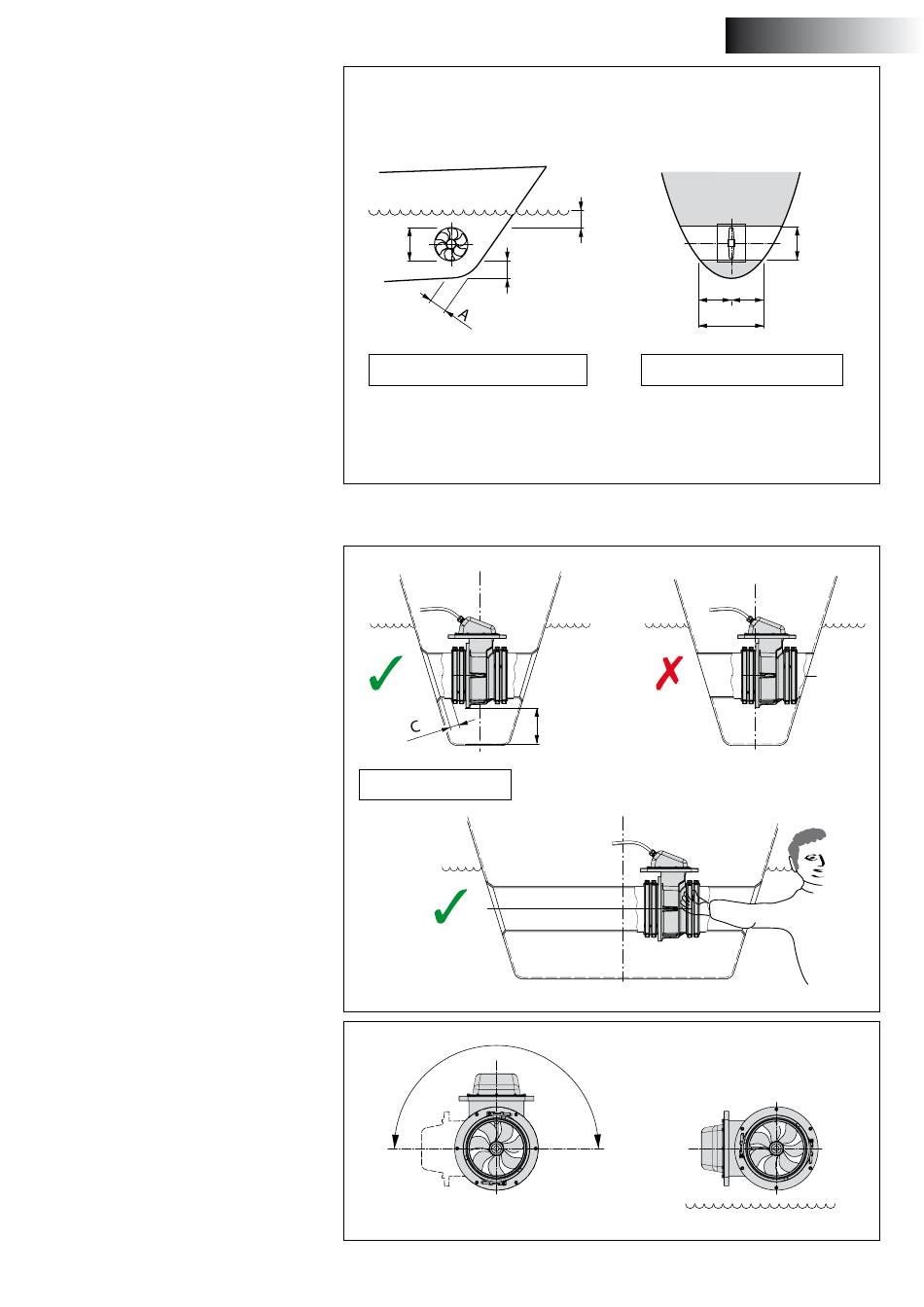

Bei der Wahl der Position des Schubtunnels
sind folgende Punkte für die optimale Lei-
stung zu berücksichtigen:
- Der in der Zeichnung dargestellte Ab-
stand A muss mindestens 0,5xD betragen
(D ist der Tunneldurchmesser).
- Die kürzeste Länge des Tunnels (Abstand
B) sollte mindestens 2xD (500 mm, 20")
betragen.
Machen Sie das Röhrchen nicht länger als
unbedingt nötig.
4

Positionierung des Bugstrahlruders im Schubtunnel

Die Schiffsschraube sollte vorzugsweise auf
der Mittellinie des Schiffes liegen, muss aber
von außen immer zugänglich sein, um, falls
erforderlich, die Anode zu ersetzen.
Um die Montage zu ermöglichen, muss der
freie Raum um den "RimDrive" mindestens 10
cm (4") betragen; Größe C.
Der „RimDrive" kann in verschiedenen Posi-
tionen von horizontal bis vertikal nach oben
installiert werden.
Der Anschlusskasten muss immer oberhalb
des Maximalstandes des Bilgewassers liegen.
vetus® Installation instructions thruster RIM DRIVE 250 mm
D
A
A = min. 0,5 x D (125 mm)
C
C = min. 10 cm
180º
A
= =
B
B = min. 2 x D (500 mm)
Max. Stand
Bilgewasser
