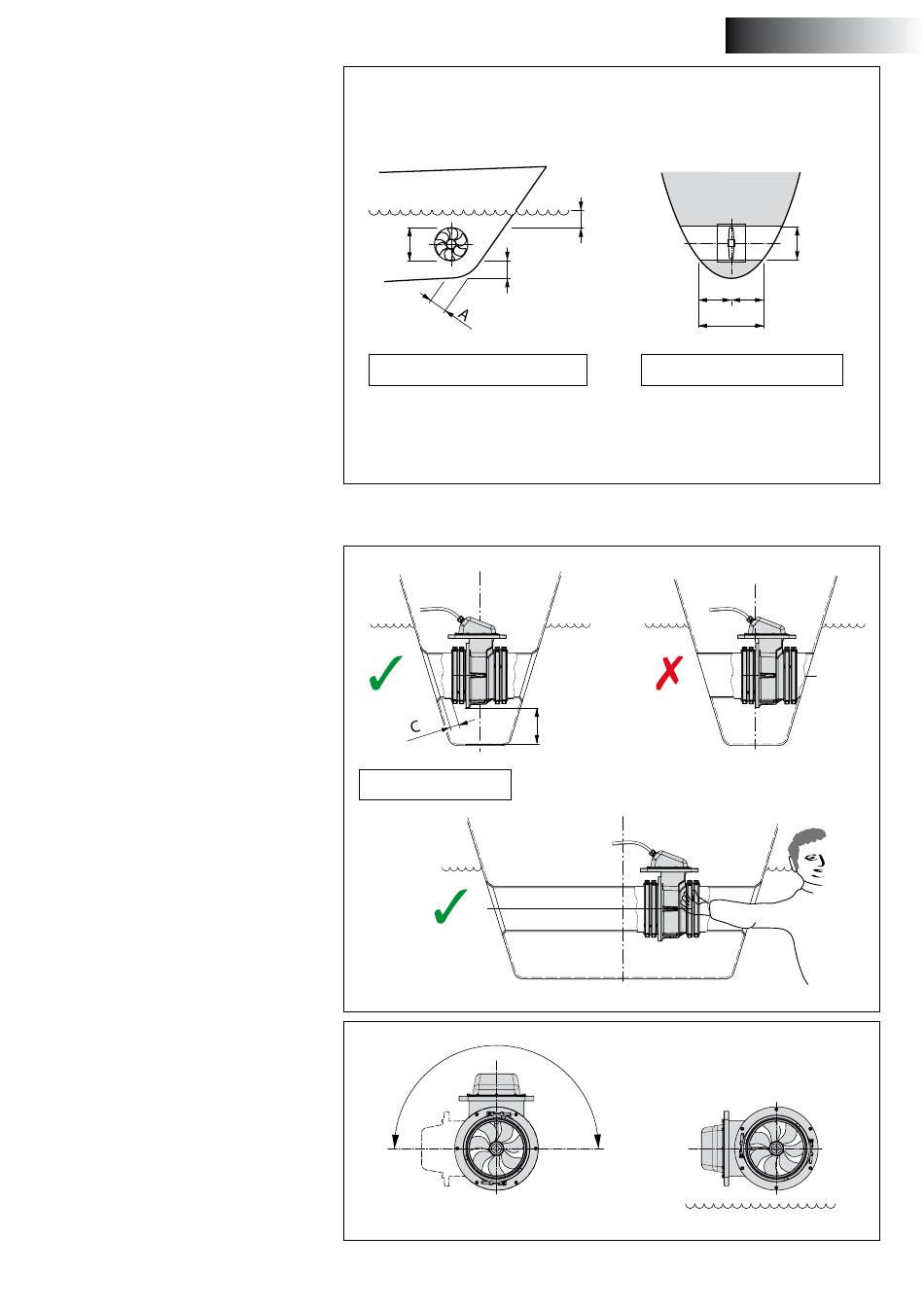

Ved valg av plassering for thrustertunnelen,
ta det følgende med i vurderingen for opti-
mal ytelse:
- Avstand A vist i tegningen må være minst
0.5 x D. (D er tunneldiameteren).
- Den korteste tunnellengden (avstand B)
bør være minst 2 x D (500 mm, 20").
Ikke gjør tuben lengre enn helt nødven-
dig.
4

Plassering av baugthrusteren i thrustertunnel

Propellen bør være plassert på midtlinjen til
skipet, men den må alltid være tilgjengelig
fra utsiden for å erstatte anoden om nødven-
dig.
For å sikre installasjonen må området rundt
"RimDrive" være minst 10 cm (4"); størrelse C.
"RimDrive" kan installeres i forskjellige posi-
sjoner fra horisontal til vertikalt oppover.
Tilkoblingsboksen må alltid være posisjonert
over maksimalnivået til slagvannet.
vetus® Installation instructions thruster RIM DRIVE 250 mm
D
A
A = min. 0,5 x D (125 mm)
C
C = min. 10 cm
180º
A
= =
B
B = min. 2 x D (500 mm)
Maks. nivå
bunnvann
NORSK
D
