Muotolevyt voidaan sijoittaa aivan putken
aukon eteen.

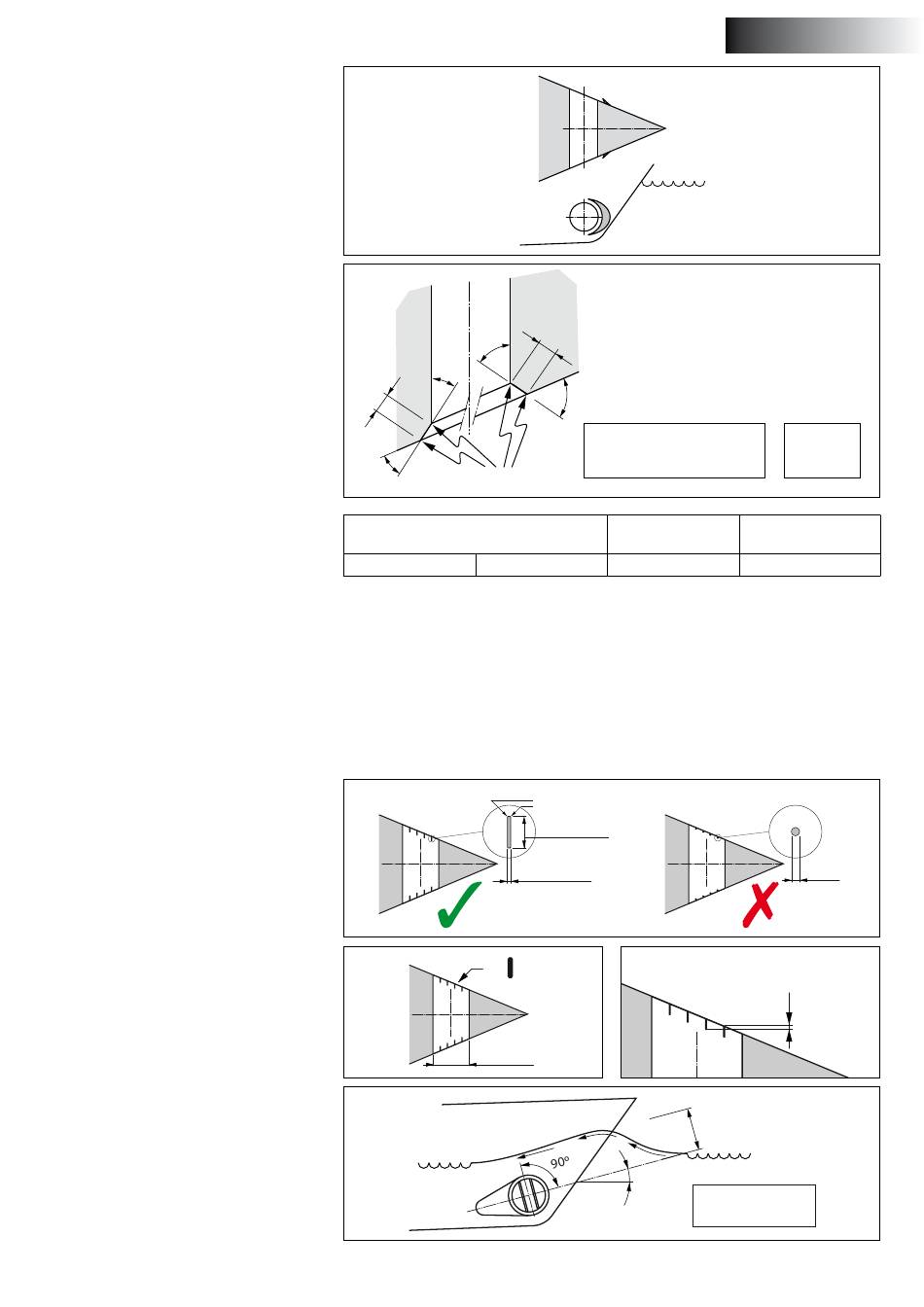

Mikäli tunnelin ja rungon liitoskohdat teh-
dään viisteillä tulisi ne tehdä oheisen kuvan
mukaisesti.
Tee viisteet (C) mitoilla 0.1 - 0.15 x D ja var-
mista että tunnelin ja viisteen välinen kulma
vastaa viisteen ja rungon välistä kulmaa.
6

Ristikko tunnelin suulla

Tunnelin suulle voidaan asentaa ristikko suo-
jaamaan keulapotkuria vierailta esineiltä. On
kuitenkin huomioitava että ristikko heiken-
tää keulapotkurin tehoa.
Tangoissa täytyy olla suorakulmainen halkai-
sija.
Älä käytä pyöreitä tankoja.
Tangoilla täytyy olla tietty päällekkäisyys.
Älä laita reikää kohti enemmän tankoja kuin
mitä piirroksessa on mainittu.
Tangot täytyy olla asennettu siten että ne
ovat kohtisuorassa odotettavissa olevaan
aallon muodostukseen.
vetus® Installation instructions thruster RIM DRIVE 250 mm
β
γ
C
γ
Terävä
Keulapotkuri
'RD . . . . .'
RD125
Tästä johtuen työntövoimaan ja runkovas-
tukseen kohdistuvan haitallisen vaikutuksen
rajoittamiseksi mahdollisimman pieneksi
normaalilla nopeudella ajettaessa on otetta-
va huomioon seuraavaa:
4 x 4 x
250 mm
C
β
C = 0.1 x D ... 0.15 x D
D
[mm]
RD160 250
ca. 0,7 x 0,7 mm
min. 20 mm
max. 40 mm
3 mm
α
SUOMEKSI
β = β
γ = γ
C
[mm]
25 ... 38
ø ...
Päällekkäisyys
=
α : min.
0º
max. 15º
137
