7

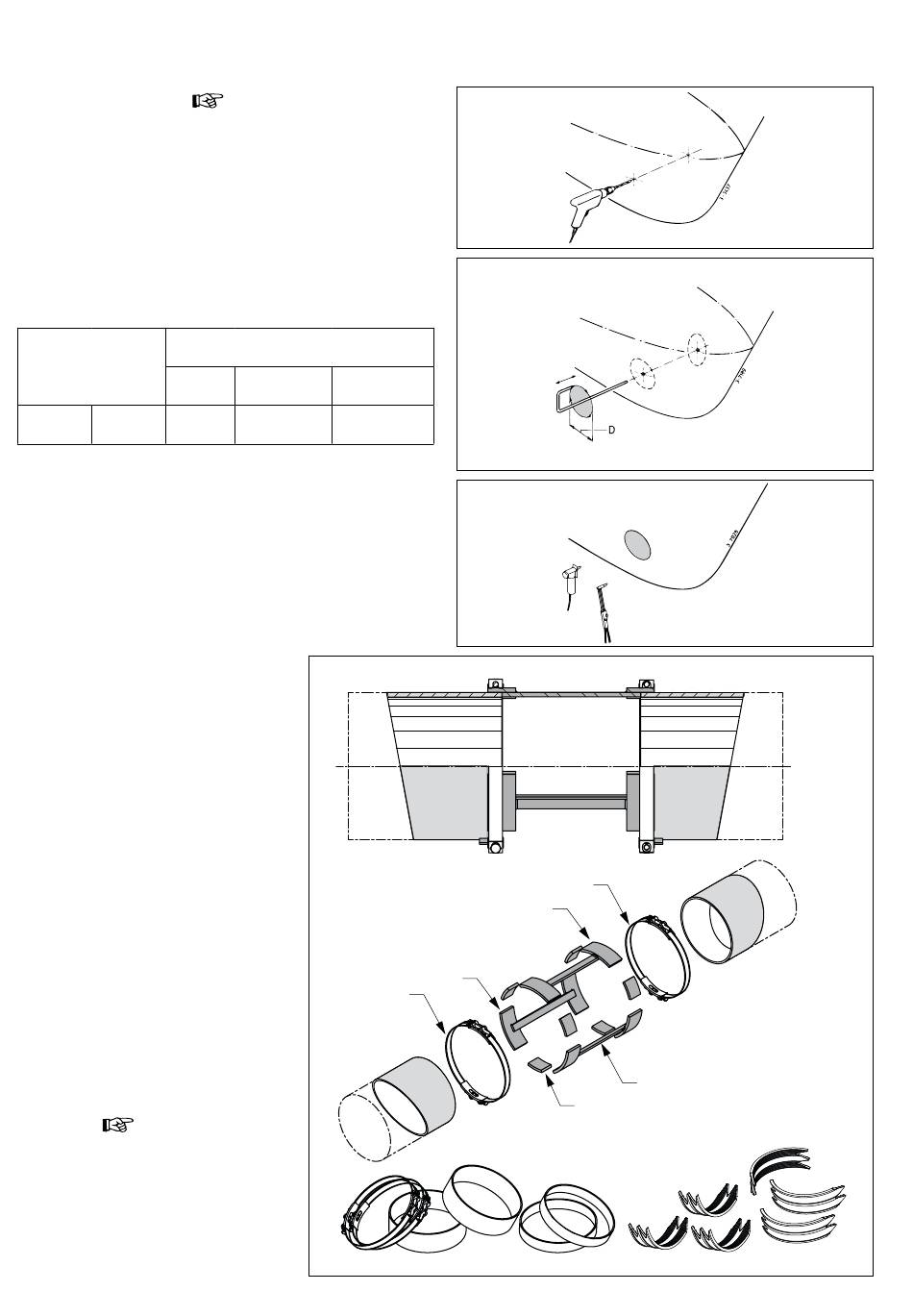

Anbringen vom Tunnelrohr

Siehe Bedienungsanleitung, Kapitel 6 Technische Daten, zu den Ma-
ßen und Materialspezifikationen für das Tunnelrohr.
Zwei Löcher in den Schiffsrumpf einbohren, dort wo die Herzlinie des
Tunnelrohrs kommen soll, dem Durchmesser des Anreiß-Werkzeugs
entsprechend.
Das selber anzufertigende Anreiß-Werkzeug durch die beiden vorge-
bohrten Löcher führen und den Außendurchmesser des Tunnelrohrs
auf den Rumpf anreißen.
Bugschraube
'RD . . . . .'
Stahl
RD125 RD160 267
Abhängig vom Baumaterial des Schiffes, die Löcher ausschneiden
mit Hilfe einer Stichsäge oder eines Schneidbrenners.
7.1

Schubtunnel in zwei (2) Teilen

Zur Vereinfachung der Montage der Tunnel-
röhre mit dem richtigen mittleren Abstand
steht ein Set von Distanzstücken zur Verfü-
gung.
Das Set besteht aus drei Abstandshalter (1)
und 6 Distanzscheiben (2); Artikel-Nr.: RDSET
Bauen Sie die beiden Teile des Schubtunnels
zusammen, verwenden Sie die mitgeliefer-
ten Abstandshalter (1) und die Spannlaschen
(2), wie in der Zeichnung dargestellt.
Bei der Montage Distanzscheiben (3) ver-
wenden, um eine Verformung der Spannla-
schen (2) zu vermeiden.
Achten Sie darauf, dass die Tunnelteile in
Längsrichtung an den Anschlägen der Ab-
standshalter anliegen. Dann sind die Tunnel-
teile korrekt ausgerichtet und im richtigen
Abstand voneinander.
Zur Sicherung der Abstandshalter nur die
Spannlaschen Verwenden!
a
chtunG
Verwenden Sie nicht die Gummimanschet-
ten und die Hartschaumplatten!
40
020574.03
t
ip
D [mm]
Polyester Aluminium
264 264
3
3
1
1
2
vetus® Installation instructions thruster RIM DRIVE 250 mm
