7

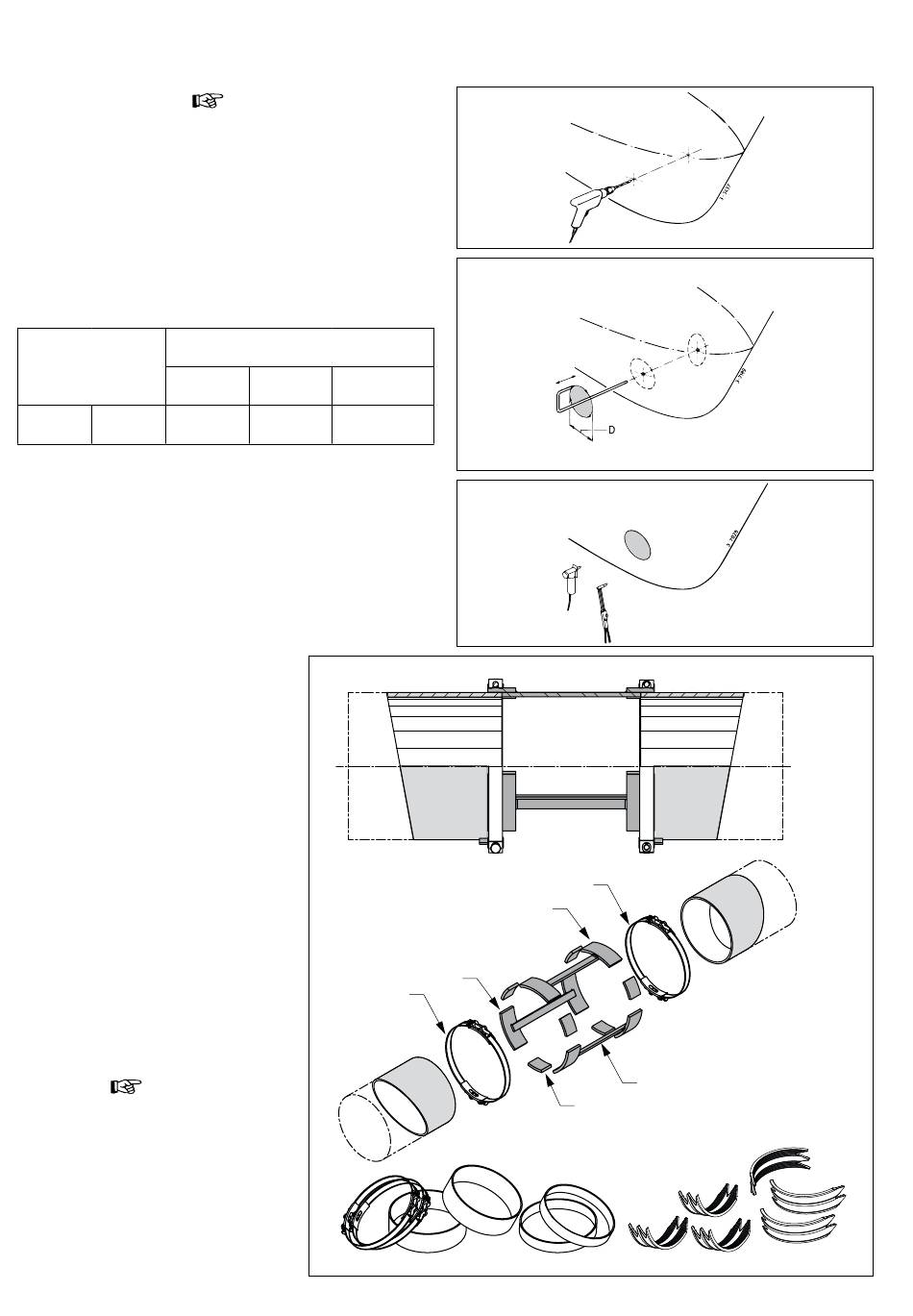

Aanbrengen van de tunnelbuis

Raadpleeg de 'Eigenaarshandleiding' , hoofdstuk 6 Technische gege-
vens, voor afmetingen en materiaalspecificatie van de tunnelbuis.
Boor 2 gaten in de scheepsromp, daar waar de hartlijn van de tun-
nelbuis moet komen, overeenkomstig de diameter van het afteken-
gereedschap.
Steek het aftekengereedschap (zelf te vervaardigen) door beide
voorgeboorde gaten en teken de omtrek van de tunnelbuis-buiten-
diameter op de romp af.
Boegschroef
'RD . . . . .'
RD125 RD160
Breng de gaten aan, afhankelijk van het materiaal van de scheeps-
romp met een decoupeerzaag of een snijbrander.
7.1

Tunnelbuis in 2 delen

Om de montage van de tunnelbuis met de
juiste tussenafstand te vereenvoudigen is
een set afstandhouders leverbaar.
De set bestaat uit 3 afstandhouders (1) en 6
vulstukken (2); Art. code: RDSET
Stel de 2 delen van de tunnelbuis samen
met behulp van de afstandhouders (1) en de
klembanden (3) zoals in de tekening is aan-
gegeven.
Pas de vulstukken (2) toe tijdens het samen-
stellen om vervorming van de klembanden
te voorkomen.
Let er op dat de buisdelen in de lengterich-
ting goed aanliggen tegen de aanslagen van
de afstandhouders. De buisdelen liggen dan
goed in lijn én op de juiste afstand van elkaar.
Gebruik alleen de klembanden om de af-
standshouders vast te zetten!
L
et op
Gebruik de rubber moffen en de kunststof
schaaldelen niet!
12
020574.03
t
ip
D [mm]
Staal Polyester Aluminium
267 264 264
1
1
3
3
1
2
