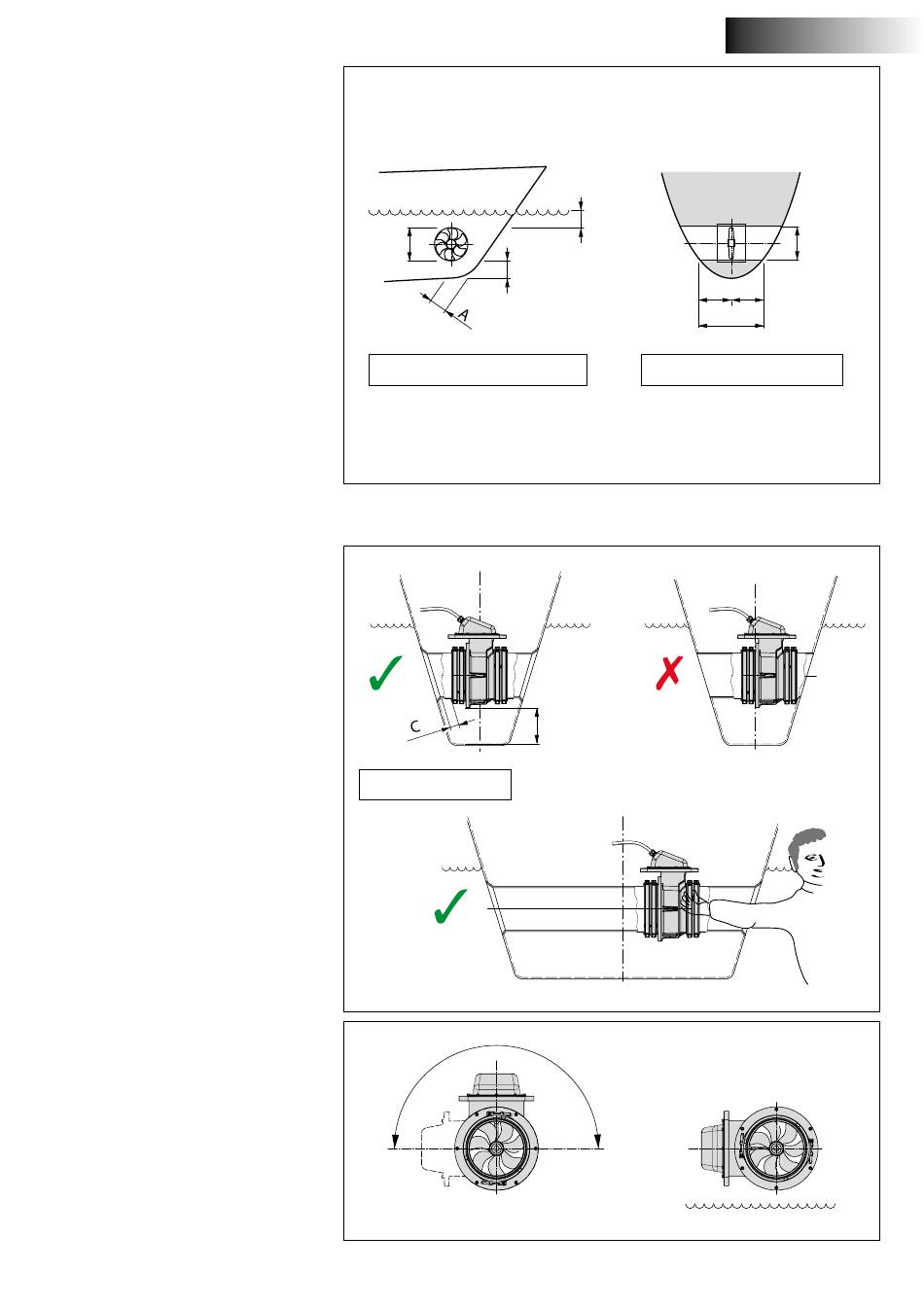

Opstelling Boegschroef In Tunnelbuis - Vetus RimDrive RD125 Instructions D'installation

Bij het kiezen van de positie waar de tunnel-
buis wordt geplaatst dient voor een optimaal
resultaat met het volgende rekening te wor-
den gehouden:
- De in de tekening aangegeven maat A
dient minimaal 0,5 x D te bedragen. (D is
de buisdiameter).
- De kortste lengte van de tunnelbuis (af-
meting B) dient minimaal 2 x D (500 mm)
te bedragen.
Maak de buis nooit langer dan strikt
noodzakelijk is.
4

Opstelling boegschroef in tunnelbuis

De schroef dient zich bij voorkeur op de hart-
lijn van het schip te bevinden, maar moet van
buiten wel altijd bereikbaar zijn om de anode
te kunnen vervangen indien noodzakelijk.
Om de inbouw mogelijk te maken moet
rondom de Rimdrive de vrije ruimte mini-
maal 10 cm bedragen; afmeting C.
De 'RimDrive' kan in verschillende standen
worden ingebouwd, van horizontaal tot ver-
tikaal naar boven.
De aansluitkast dient steeds boven het maxi-
male niveau van het bilge-water te worden
opgesteld.
