7 Instalación del conducto de propulsión
Consulte el manual del propietariopara, capítulo 6 Datos técnicos,
para medidas y especificaciones del material del conducto de pro-
pulsión
Perforar dos orificios en el casco, donde quedará el eje central del
conducto de propulsión, de acuerdo con el diámetro de la herra-
mienta de marcación.
Pasar la herramienta de marcación (a ser elaborada por uno mismo)
por ambos orificios preperforados y marcar la circunferencia del diá-
metro exterior del conducto en el casco.
Hélice de proa
'RD . . . . .'
Acero
RD125 RD160
Realizar los orificios, según el material del casco, con ayuda de una
sierra de calar o un cortador sopletista.

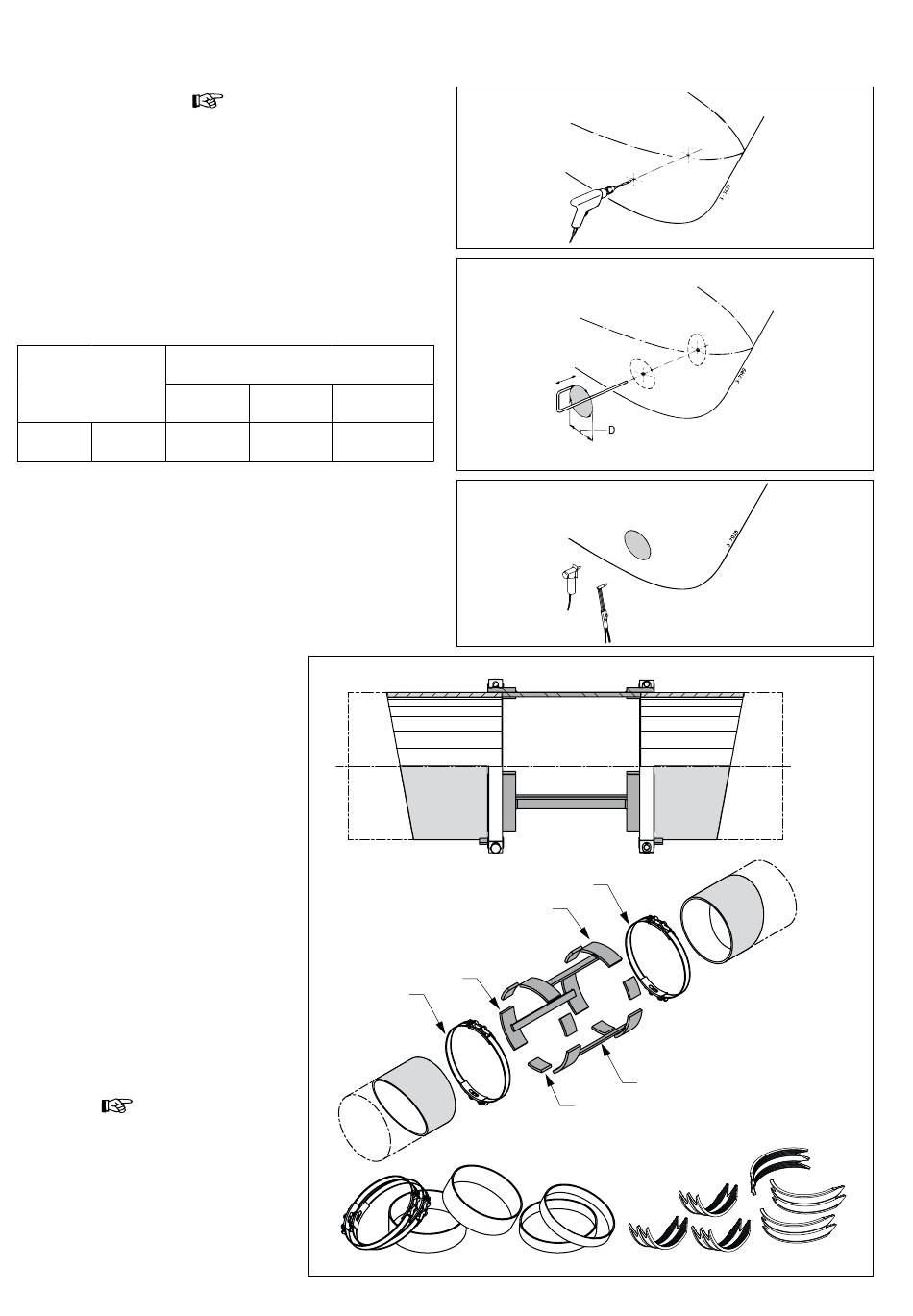

7.1 Túnel en dos (2) piezas
A fin de simplificar la instalación del tubo del
túnel con la distancia intermedia correcta
hay un juego de separadores disponibles.
El conjunto consta de tres separadores de tira
(1) y 6 suplementos (2); Código de art.: RDSET
Ensamblar las dos partes del túnel, utilice los
separadores de tira suministrados (1) y las
correas de sujeción (2) como se muestra en
el dibujo.
Usar suplementos (3) durante el montaje
para evitar la deformación de las correas de
sujeción (2).
Asegúrese de que las piezas del túnel en la
dirección longitudinal lindan contra los to-
pes de las tiras. A continuación, las piezas
túnel estarán alineadas correctamente y a
ladistancia correcta unas de otras.
¡Utilice sólo las correas de sujeción para fi-
jar las tiras!
a
tención
¡No utilice los manguitos de goma y las
bandas de plástico!
68
020574.03
t
ip
D [mm]
Poliéster Aluminio
267 264 264
1
1
3
3
1
2
