11 Baugthrusterkontroll

• Monter kontrollpanelet ved styreposisjonen. Det må være 100
mm (4 ") fri plass bak panelet.
• Plasser grensesnittet i et tørt og godt ventilert område.
• Installer mellomledningen mellom "RimDrive" og grensesnittet.
Dersom det er nødvendig å kutte mellomledningen og koble den
til på ny, pass på at alle ledninger er koblet farge til farge.

12 Fjernkontroll

Du kan koble til en trådløs eller ikke-trådløs fjernkontroll til et panel.
Denne fjernkontrollen kan kun brukes dersom panelet den er koblet
til er satt på "PÅ".
Ved bruk av en fjernkontroll, kan baugthrusteren kun drives ved mak-
simal fremstøt enten til styrbord eller babord.

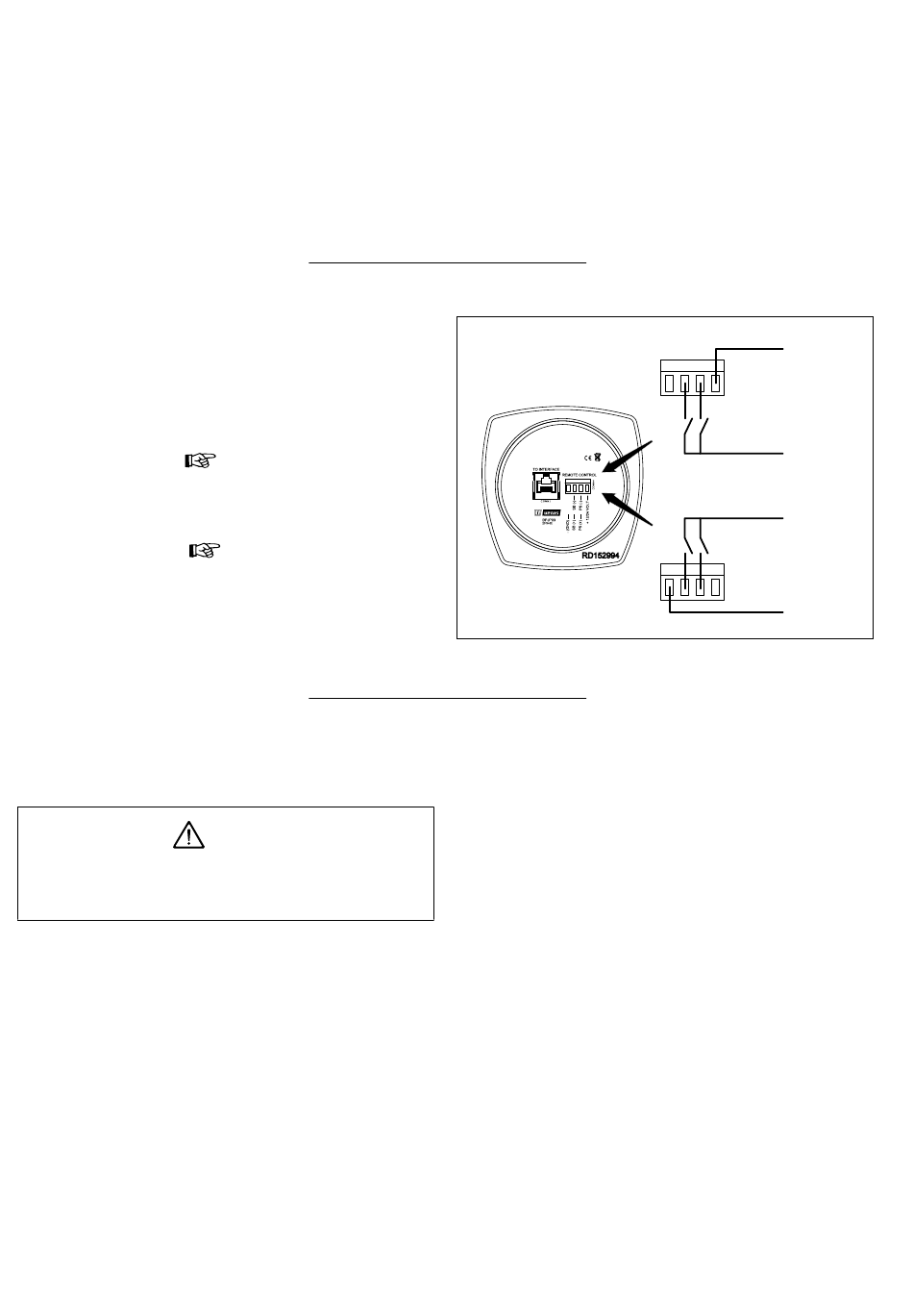

Se tegning.
Input for fjernkontrollen er på en separat spenningsforsyning og kan
kobles til enten 12 eller 24 volt.
Fjernkontrollens input passer til fjernkontroller enten med positiv (+)
eller negativ (-) bryting.
13 Prøvekjøring
Konsulter instruksjonene i eiermanualer i "3 Drift" for aktivering og
drift av baugthrusteren.
Ikke test baugthrusteren når båten er ute av vannet hvis du
ikke er helt sikker på at alle er ved en trygg avstand fra pro-
pelltunnelen.
Dersom, under prøvekjøringen, det viser seg at bevegelsen til skipet
er motsatt til retningen som joysticken er bevegd, kan dette endres
som følgende.

13.1 Endre thrustretning

• Aktiver spenningsforsyningen til baugthrusteren (hovedbatteri-
bryter).
• Ikke skru panelet på. Dersom panelet er på, skru det av.
• Med joysticken i senterposisjon, press og hold HOLD-knappen på
en av panelene i 5 sekunder til du hører en pipelyd.
• Slipp HOLD-knappen.
AV/PÅ LED-lyset burde nå være på, enten RØD eller GRØNN.
132
020574.03
m
erk
t
ips
a
DvarseL
• Koble panelet til grensesnittet.
Dersom det er to styreposisjoner, må det andre panelet også ko-
bles til grensenittet.
Se diagrammet på side 149.
Ignorer de blinkende Styrbord eller Babord LED-ene!
• Flytt joysticken til maksimalt styrbord eller maksimalt babord. Nå
skal kun babord eller styrbord LED være på.
AV/PÅ-LEDen vil nå blinke.
• Hold joysticken i den posisjonen og trykk HOLD-knappen. Du vil
høre en pipelyd.
Nå vil det motsatte (styrbord eller babord) LED lyse opp. Slipp
joysticken.
For å gå ut av konfigurasjonsprosedyren:
• Med joysticken i senterposisjon, press og hold HOLD-knappen i 2
sekunder til du hører et pip. (eller skru spenningsforsyningen av
og så på igjen.)
Innstillingene til thrust-retningen har blitt endret og vil forbli som
konfigurert til og med når spenningsforsyningen har blitt skrudd
av.
vetus® Installation instructions thruster RIM DRIVE 250 mm
+
12 / 24 V DC
SB PS
–
+
SB PS
12 / 24 V DC
–
