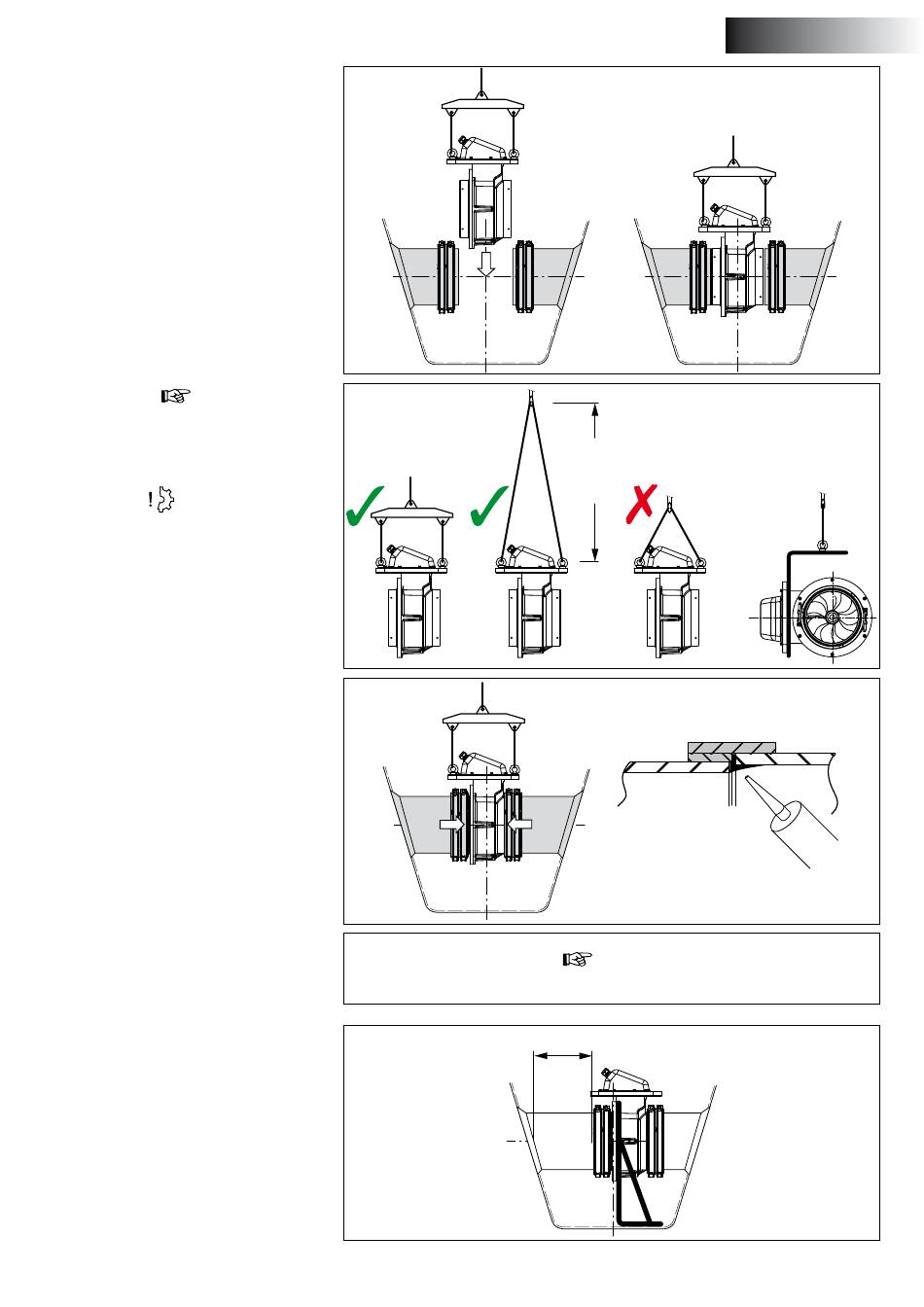

Legen Sie den RimDrive zwischen die Roh-
renden.
Schieben Sie eine provisorische Stütze un-
ter den RimDrive an oder verwenden Sie ein
Hebezeug, um ihn an der richtigen Stelle zu
halten.
t
ipp
Verwenden Sie 12 Millimeter-Öffnungen
(15/32"), um vorläufig Tragösen zu montie-
ren.
MIN.
75 cm
v
orsicht
Benutzen Sie einen "Spreizer" auf, um Beschä-
digungen am Klemmenkasten zu vermeiden.
Verwenden Sie zwei Haltewinkel, um den
RimDrive anzuheben, wenn er horizontal
montiert ist.
Schieben Sie die Gummimanschetten mit
den Hartschaumplatten zusammen und den
Spannlaschen zur Hälfte über den RimDrive.
Ziehen Sie die Schrauben der Spannlaschen
mit einem Drehmoment von 12 Nm (9 Fuß.
lbf ) an.
Entfernen Sie die provisorische Stürze
oder das Hebezeug und prüfen Sie, ob der
RimDrive sitzt.
Tragen Sie einen Dichtstoff auf den inneren
Übergang auf, um den Wasserfluss von so
wenig wie möglich zu beeinflussen.
a
chtunG
Überprüfen Sie mögliche Lecks sofort, wenn das Schiff sich wieder im Wasser befindet.
Wenden Sie eine ordnungsgemäße Stütze
≥ 250 mm
unter dem RimDrive im Falle von:
- Einer Tunnelrohrlänge von mehr als 250
mm vom RimDrive zum Rumpf.
- Hochgeschwindigkeits- oder Gleitbooten.
