11 Comandi dell'elica di prua

• Montare il pannello di controllo in plancia di comando. Ci deve
essere uno spazio libero da 100 mm (4 ") dietro il pannello.
• Posizionare l'interfaccia in locali asciutti e ben ventilati.
• Installare il cavo intermedio tra il 'RimDrive' e l'interfaccia.
Se è necessario, tagliare il cavo intermedio e ricollegarlo di nuovo,
assicurandosi che tutti i cavi siano collegati in base ai colori.

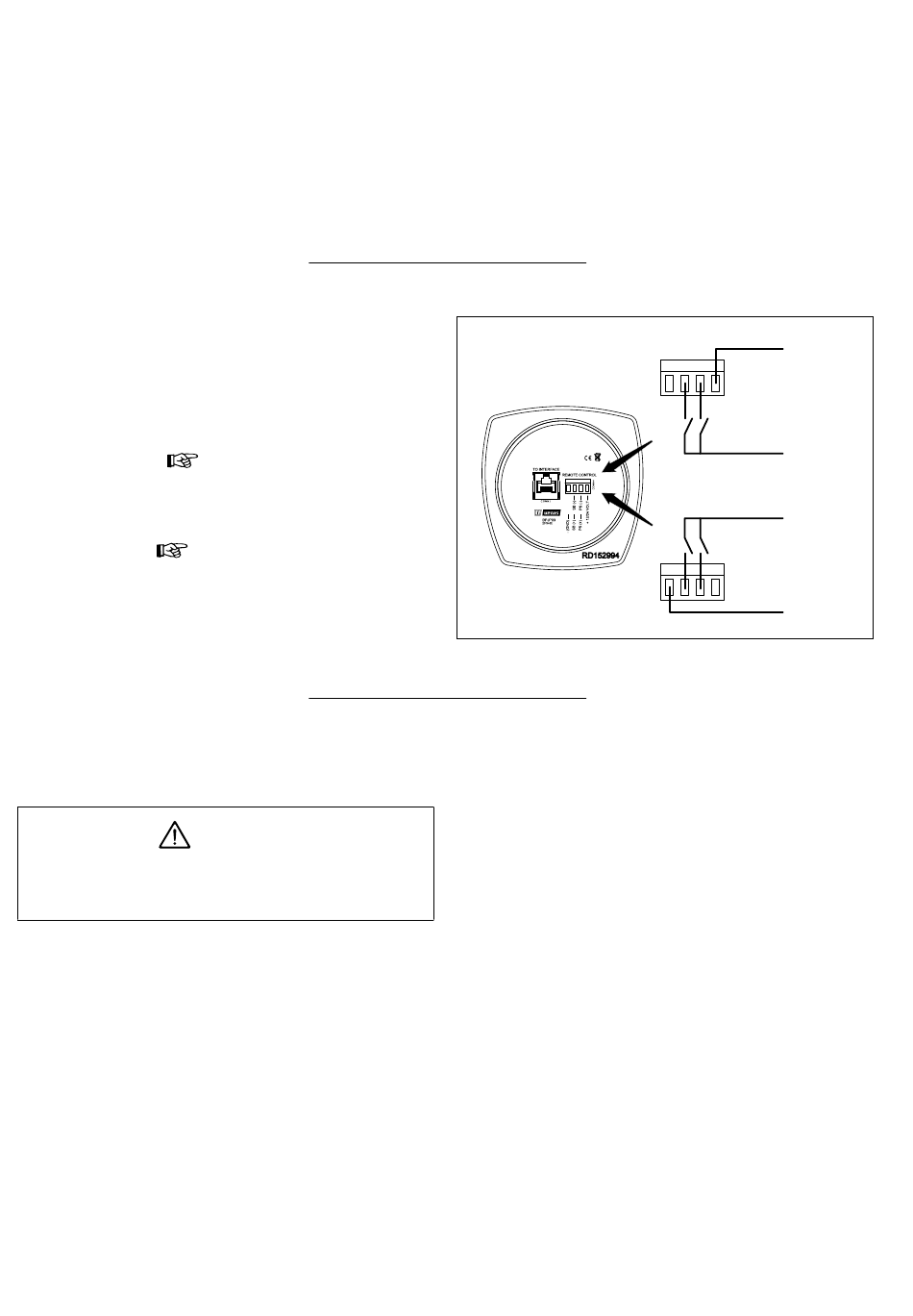

12 Telecomando

È possibile collegare un telecomando senza fili o meno a un pannello.
Questo telecomando può essere utilizzato solo se il pannello a cui è
collegato è impostato su "ON".
Quando si utilizza un telecomando, l'elica di prua può essere impe-
gnata per una spinta al massimo verso tribordo o babordo.
Vedere il disegno.
L'ingresso per il telecomando ha una tensione di alimentazione sepa-
rata e può essere collegato a 12 o 24 volt.
Gli ingressi del telecomando sono indicati per i controlli a distanza
con commutazione con segno positivo (+) o negativo (-).

13 Test

Consultare le istruzioni nel manuale del proprietario in 'Operazione 3'
per innescare e far funzionare l'elica di prua.
Non provare l'elica di prua quando la barca è fuori dall'acqua,
a meno che non si sia convinti che tutti siano a una distanza di
sicurezza dal tunnel dell'elica.
Se, durante l'esecuzione del test, sembra che il movimento della bar-
ca sia contrario alla direzione di marcia in cui il joystick viene sposta-
to, questo può essere adattato come segue.

13.1 Cambiare la direzione di spinta

• Innescare la tensione di alimentazione dell'elica di prua (interrut-
tore della batteria principale).
• Non accendere il pannello. Se il pannello è acceso, spegnerlo.
• Con il joystick in posizione centrale, premere e tenere premuto
il tasto HOLD in uno dei pannelli per 5 secondi finché non viene
emesso un bip sonoro.
• Rilasciare il pulsante HOLD.
90
020574.03
a
ttenzione
s :
uGGerimento
a
vvertimento
• Collegare il pannello all'interfaccia.
Se ci sono due postazioni di timone, il secondo pannello deve es-
sere anch'esso collegato all'interfaccia.
Vedere il diagramma a pagina 149.
Il LED ON/OFF ora dovrebbe essere su ON, sia ROSSO che VERDE.
Ignorare i LED lampeggiante di tribordo e babordo!
• Spostare il joystick al massimo a tribordo o babordo. Ora, deve es-
sere acceso solo il LED di tribordo e babordo.
L'ON/OFF LED inizierà a lampeggiare.
• Tenere premuto il joystick in posizione e premere il tasto HOLD. Si
sente un bip sonoro.
Ora l'altro LED (tribordo e babordo) si accenderà. Lasciar andare
il joystick.
Per uscire dalla procedura di set-up:
• Con il joystick in posizione centrale, premere e tenere premuto il
pulsante HOLD per 2 secondi finché non viene emesso un segnale
acustico. (O spegnere e riaccendere l'alimentazione.)
Le impostazioni della direzione di spinta sono state modificate e
rimarranno tali anche quando la tensione di alimentazione è stata
spenta.
vetus® Installation instructions thruster RIM DRIVE 250 mm
+
12 / 24 V DC
SB PS
–
+
SB PS
12 / 24 V DC
–
