Opstelling van de tunnelbuis

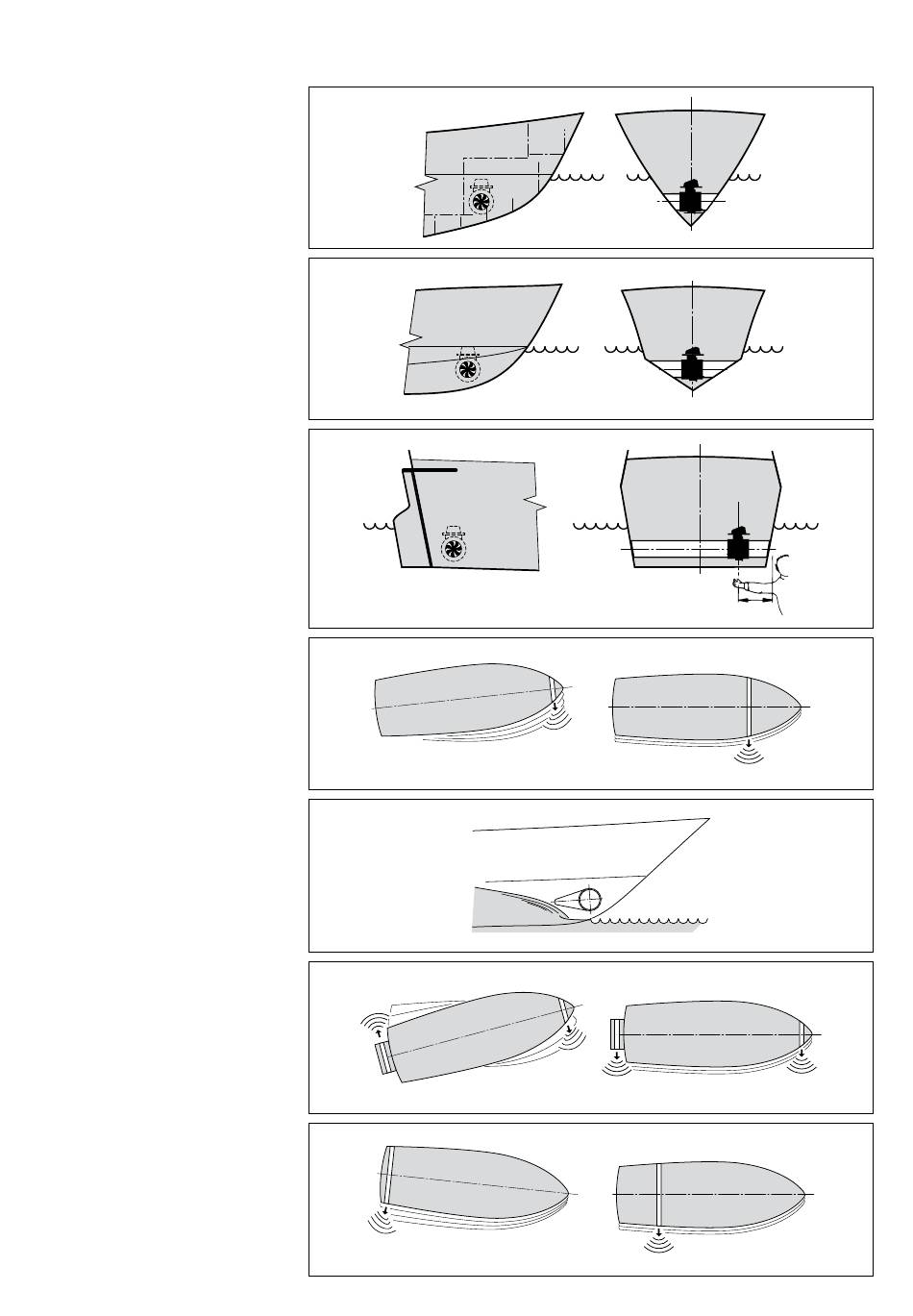

Enige inbouwvoorbeelden.
Een hekschroef in een tunnelbuis.
Om een optimaal resultaat te bereiken dient
de tunnelbuis voor een boegschroef zover
mogelijk vooraan in het schip te worden ge-
plaatst.
Plaats bij een planerend schip de tunnel, in-
dien mogelijk, dusdanig dat deze in plané
boven water komt, waardoor er van enige
weerstand geen sprake meer is.
Indien behalve de bewegingen van de boeg
van het schip ook de bewegingen van de
spiegel in zijwaartse richting beheerst moe-
ten kunnen worden kan ook een 'RimDrive'
ter hoogte van de achterzijde van het schip
worden geïnstalleerd.
Indien een tunnelbuis voor een hekschroef
wordt toegepast dient deze tunnelbuis zover
mogelijk naar achteren in het schip te wor-
den geïnstalleerd.
