11 Bogpropellers reglage

• Montera kontrollpanelen vid rodret. Det måste finnas ett 100 mm
(4") fritt utrymme bakom panelen.
• Placera kontaktytan i ett torrt och välventilerat utrymme.
• Installera den mellanliggande kabeln mellan 'RimDrive' och kon-
taktytan.
Om det skulle vara nödvändigt att koppla bort den mellersta ka-
beln och koppla in den igen, se då till att alla kablar är anslutna
12 Fjärrkontroll
Du kan ansluta en trådlös eller trådbunden fjärrkontroll till en panel.
Den här fjärrkontrollen kan endast användas om panelen som den är
ansluten till är inställd till 'ON (PÅ)' .
När du använder en fjärrkontroll, kan bogpropellern bara aktiveras
vid maximal dragkraft till antingen babord eller styrbord.

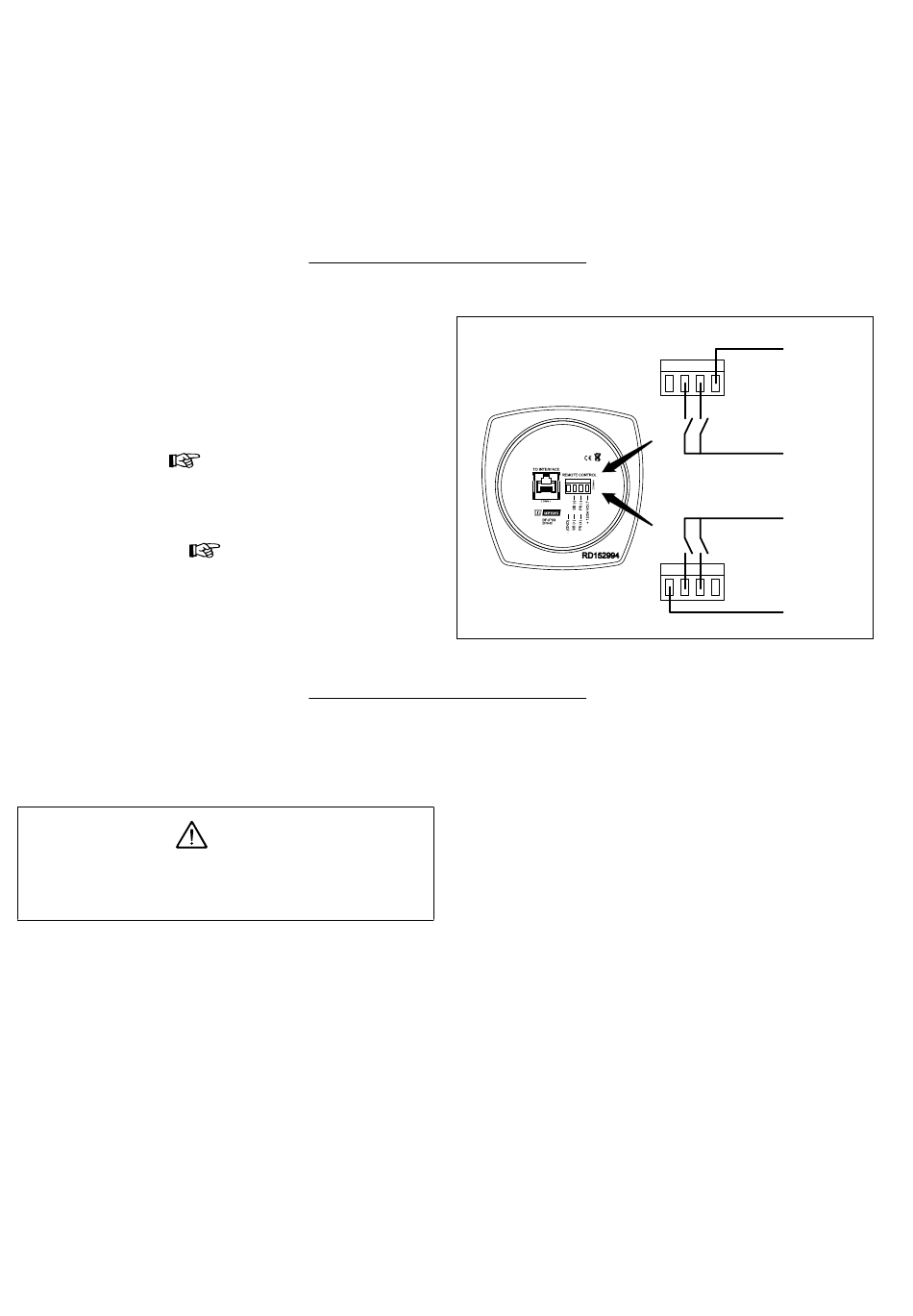

Se ritning.
Ingången för fjärrkontrollen på en separat matningsspänning kan
anslutas till antingen 12 eller 24 volt.
Ingångar för fjärrkontrollen är lämpliga för fjärrkontroller med an-
tingen positivt (+) eller negativt (-).
13 Testkörning
Se anvisningarna i instruktionsboken i '3 Drift' för att aktivera och
styra bogpropellern.
Testa inte bogpropellern när båten inte är i vattnet om inte du
är övertygad om att alla på befinner sig på ett säkert avstånd
från tunnelpropellern.
Om det under testet verkar som om båten förflyttar sig i motsatt rikt-
ning till vilket styrspaken flyttas, kan detta anpassas enligt följande.
13.1 Ändra riktning på styrpropellern
• Koppla in matningsspänning för bogpropeller (batteriströmbry-
tare).
• Slå inte på panelen. Om panelen är på, stäng av den.
• Med styrspaken i mitten, tryck och håll HOLD-knappen på en av
panelerna i 5 sekunder tills du hör ett pipljud .
• Släpp upp HOLD (HÅLL)-knappen.
ON/OFF (PÅ/AV) -lysdioden ska nu vara på, må vara RÖD eller GRÖN
118
020574.03
o
Bservera
t
ips
v
arninG
färg mot färg.
• Anslut panelen till gränssnittet.
Om det finns två roderlägen, ska den andra panelen dessutom
vara ansluten till kontaktytan.
Se schematisk teckning på sidan 149.
Ignorera den blinkande lysdioden för babord och styrbord!
• Flytta styrspaken till max babord eller styrbord. Nu bör endast lys-
dioden på babord eller styrbord vara tänd.
ON/OFF-lysdioden börjar blinka.
• Håll styrspaken i detta läge och tryck på HOLD (HÅLL)-knappen.
Du kommer att höra ett pipljud.
Nu kommer den motsatta lysdioden (babord eller styrbord) att
tändas. Släpp upp styrspaken.
För att avsluta förfarandet:
• Med styrspaken i mittenläge, tryck och håll nere HOLD-knappen
i 2 sekunder tills du hör ett pip. (Eller så slår du av och sedan på
spänningen igen.)
Inställningar för riktning av dragkraften har ändrats och kom-
mer att behålla gjord inställning även när matningsspänningen
stängts av.
