7 Installering av tunnelrøret
Sjekk eiermanualen, kapittel 6 Teknisk data, for mål og spesifikasjo-
ner for materialene til tunnelrøret.
Bor 2 huller i skipsskroget på det stedet hvor midtlinjen på tunnelrø-
ret må komme. Disse må være i samsvar med diameteren til marke-
ringsredskapen.
Stikk markeringsredskapen (som man lager selv) gjennom begge
hullene som allerede er boret ut, og tegn omkretsen av den ytre tun-
nelrør-diameteren på skroget.
Baugpropell
'RD . . . . .'
RD125 RD160
Skjær ut hullene ved hjelp av en dekupørsag eller en skjærebrenner,
alt etter hvilket materiale skipsskroget er laget av.
7.1

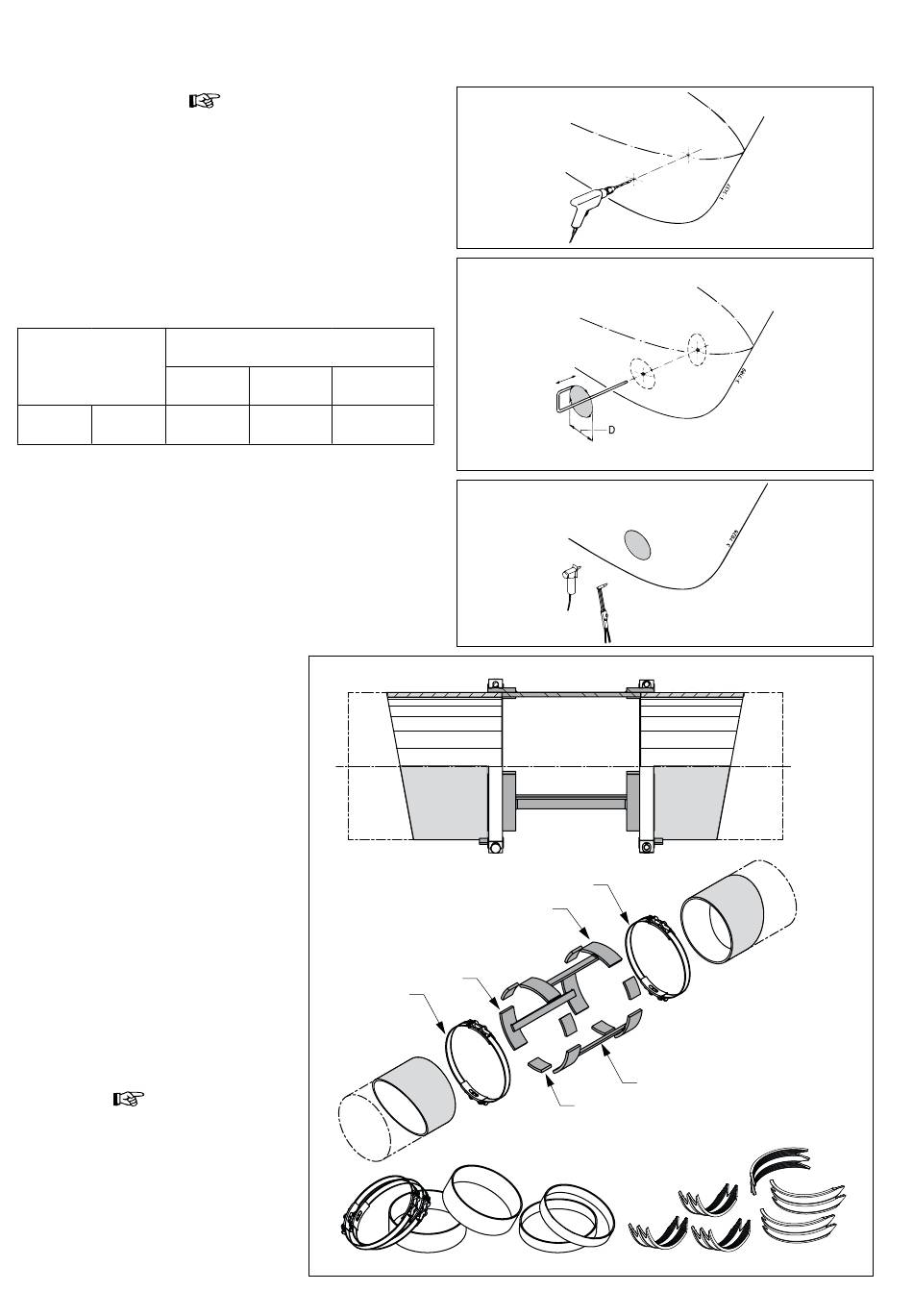

Tunnel i to (2) deler

For å enkeltgjøre installasjonen av tunneltu-
ben med den rette mellomlengden er et sett
med avstandsstykker tilgjengelig.
Settet inneholder tre stripsstykker (1) og 6
mellomlegg (2); Art. kode: RDSET
Monter de to delene av tunnelen, bruk de
vedlagte båndstykkene (1) og klemmestrop-
pene (2) som vist i tegningen.
Bruk mellomleggene (3) i løpet av montering
for å forhindre deformering av klemmestrop-
pene (2).
Pass på at tunneldelene i lendgen ligger mot
stopperne til stripsene. Så vil tunneldelene
være riktig justert og den korrekte lengden
fra hverandre.
Bruk kun klemmestroppene for å sikre
stripsene!
m
erk
Ikke bruk gummiermene og plastikkpla-
tene!
