8 Montaje de la hélice de popa

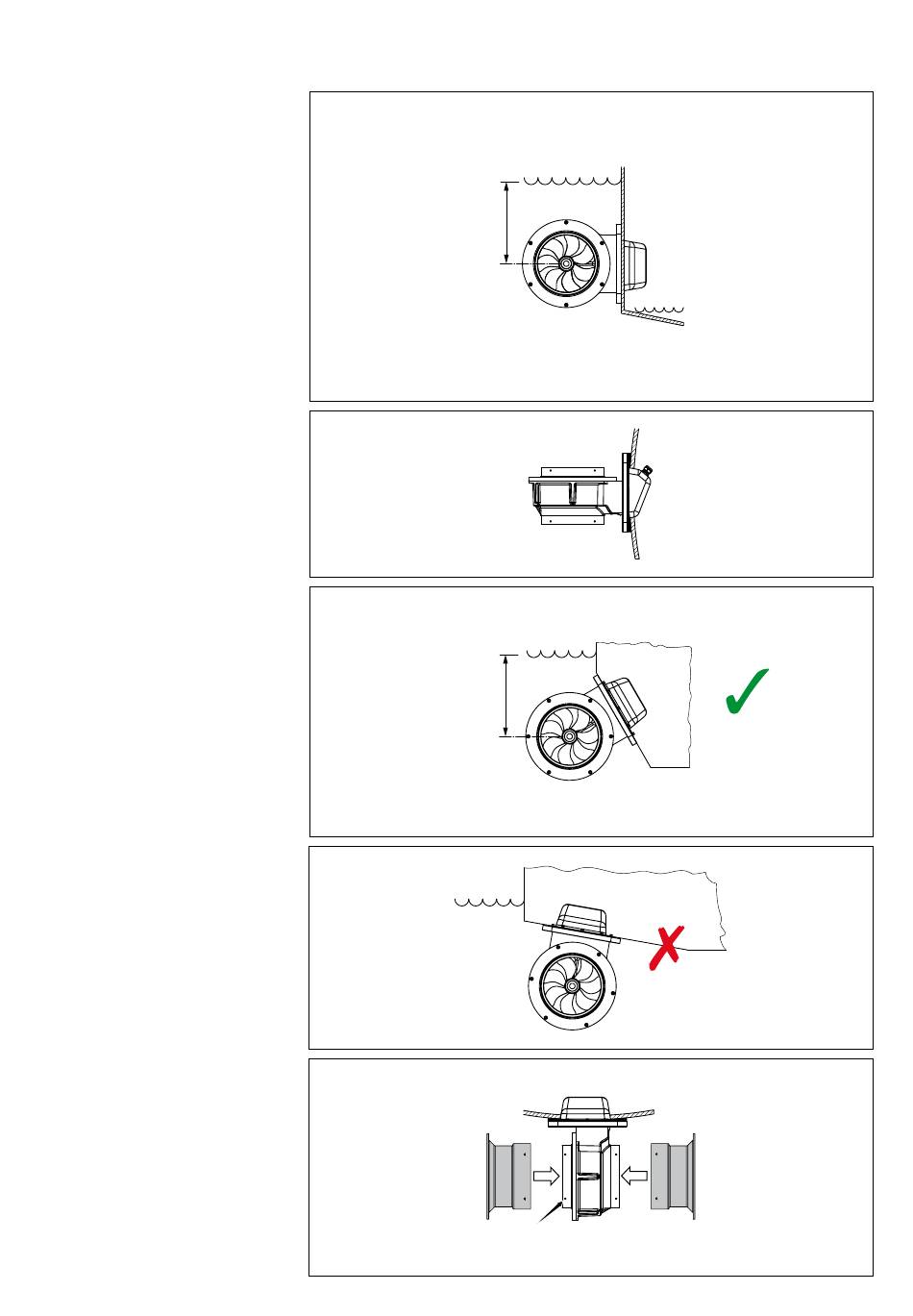

Al seleccionar la ubicación para montar lahé-
lice de popa, la línea central de la 'RimDrive'
debe ser de al menos 250 mm por debajo de
la línea de flotación para obtener el mejor re-
sultado posible.
Asegurar suficiente espacio libre alrededor
de la "RimDrive" dentro del barco, ver las di-
mensiones generales.
Consulte también las dimensiones generales
de las dimensiones del agujero en el casco.
La caja de conexión debe ser montada por
encima del máximo nivel de agua de sentina.
Esa sección del casco (Popa) donde la 'Rim-
Drive' es montada debe ser completamente
plana. Si la popa no es plana, un suplemento
puede ser utilizado.
Si la altura de popa es insuficiente para el
montaje de lahélice de popa, esto puede so-
lucionarse colocando una sección en ángulo.
Tenga en cuenta que la sección de montaje
del 'RimDrive' debe ser lo suficientemente
fuerte como para soportar la propulsión del
agua bajo condiciones de crucero normales.
Es preferible que la 'RimDrive' no sobresalga
por debajo de la sentina.
No recomendamos el montaje en la sentina,
ya que esto va a dificultar mucho el movi-
miento de avance de la embarcación.
Debido a la propulsión del agua contra la 'Ri-
mDrive' el estrés en la sentina del barco, en el
lugar donde la 'RimDrive' está montada, será
enorme.
Monte la 'RimDrive' con un sellador perma-
nentemente flexible, por ejemplo Sikaflex®-
291i
Quitar los tornillos de fijación de plástico 'S'
y colocar los túneles de lahélice de popa en
la Rimdrive.
