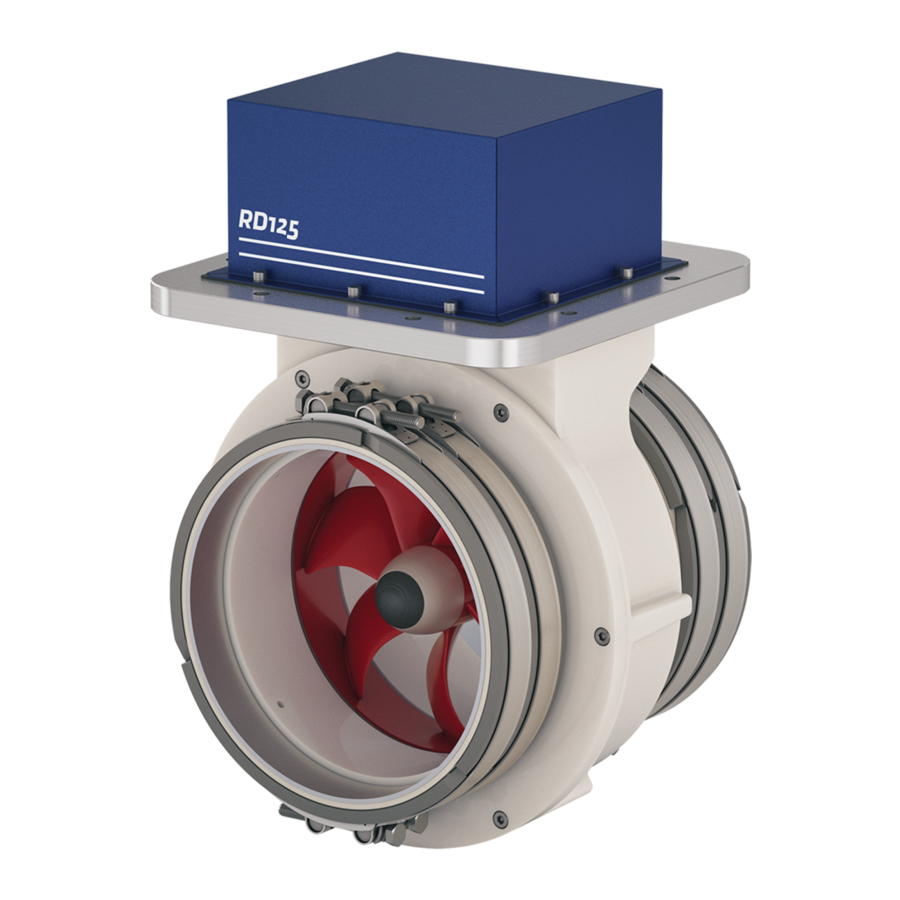

Vetus THRUSTER RimDrive RD125 Manuel D'utilisation
Masquer les pouces
Voir aussi pour THRUSTER RimDrive RD125:
- Manuel d'utilisation (48 pages) ,
- Instructions d'installation (152 pages)
Table des Matières
Publicité
Les langues disponibles
Les langues disponibles
Liens rapides
Bedieningshandleiding
Bedienungshandbuch
Manuel d'utilisation
Manual de manejo
Manuale per l'uso
Betjeningsvejledning
Bruksanvisning
Owner's manual
RimDrive RD125 / RD160
125 kgf / 160 kgf - ø 250 mm
V-CAN controlled
Copyright © 2021 Vetus b.v. Schiedam Holland
NEDERLANDS
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
DANSK
SVENSKA
NORSK
SUOMEKSI
POLSKI
Bruksanvisning
Käyttöohje
Instrukcja obsługi
5
8
11
14
17
20
23
26
29
32
35
020574.05
Publicité
Table des Matières
Dépannage
Manuels Connexes pour Vetus THRUSTER RimDrive RD125
Sommaire des Matières pour Vetus THRUSTER RimDrive RD125

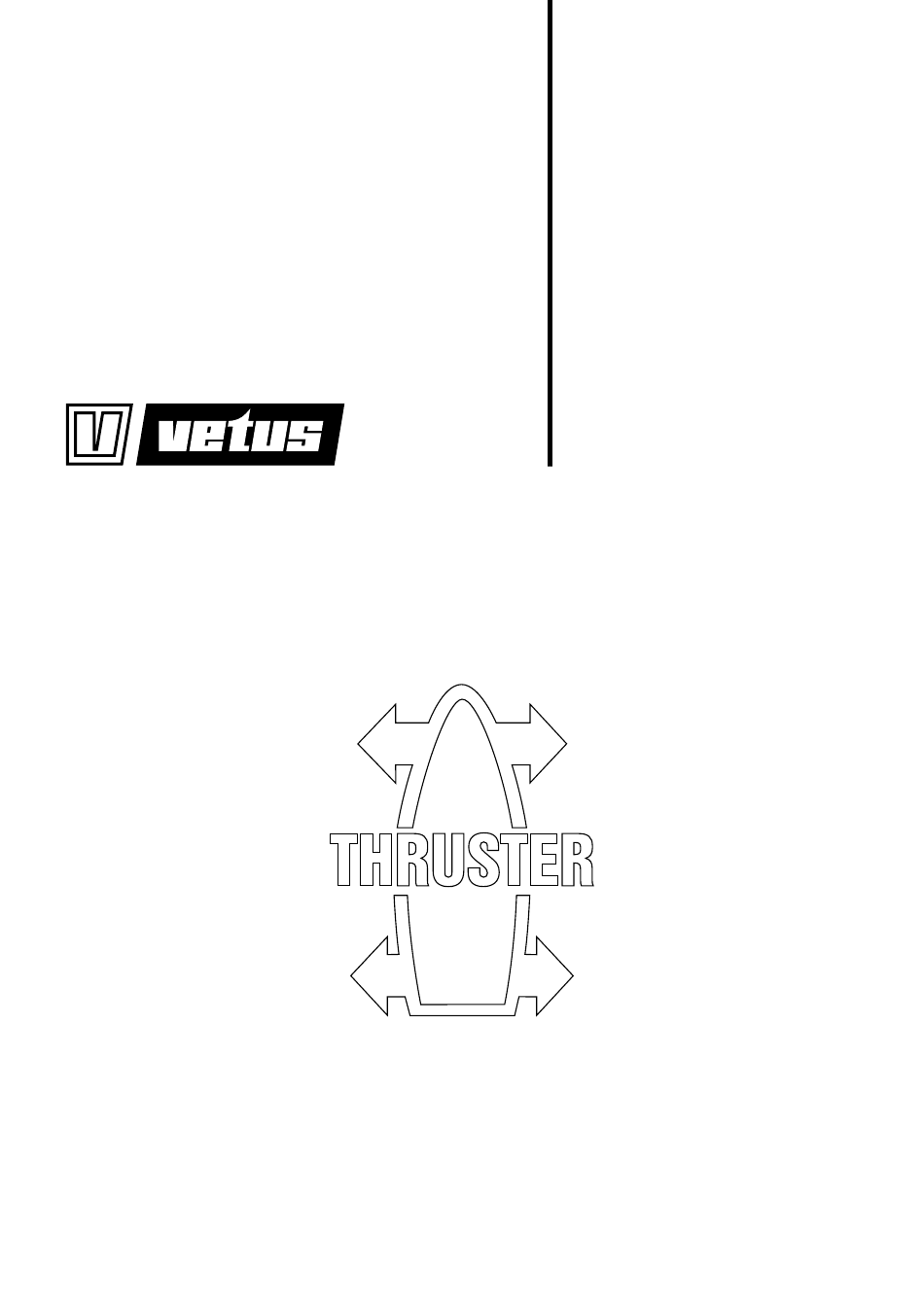

- Page 1 Manuale per l’uso Bruksanvisning Bedienungshandbuch Betjeningsvejledning Käyttöohje Manuel d’utilisation Bruksanvisning Instrukcja obsługi Manual de manejo Owner’s manual RimDrive RD125 / RD160 125 kgf / 160 kgf - ø 250 mm V-CAN controlled Copyright © 2021 Vetus b.v. Schiedam Holland 020574.05...
-
