Mesure d'écart de tolérance, poussoir à
galet et arbre à cames

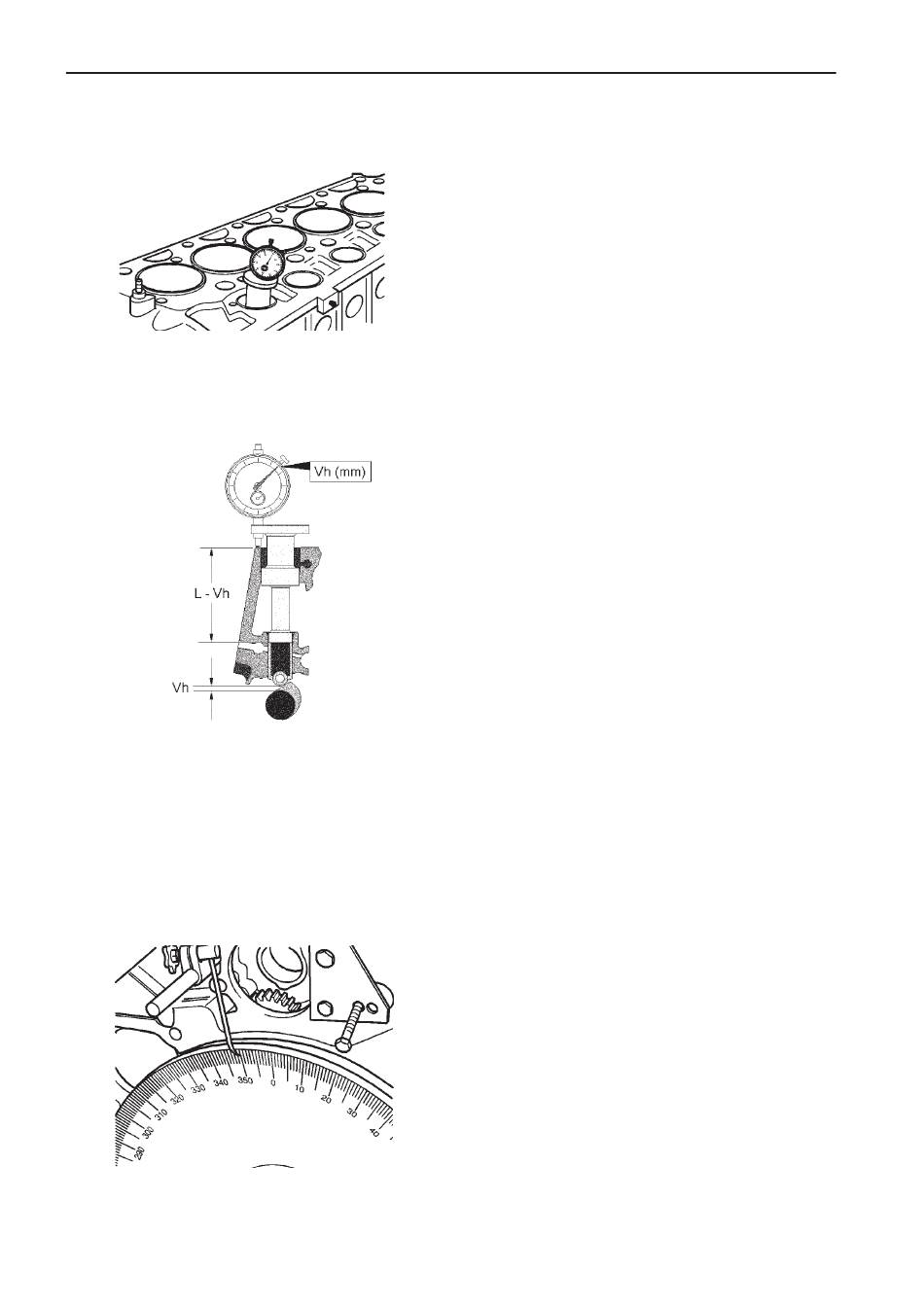

55. Mettre le comparateur à cadran à zéro.
56. Relever l'angle d'injection, Fb
de moteur.
Relever la levée de l'arbre à cames," Vh
dans le tableau 1 de «Caractéristiques techni-
ques».
Entrer ces deux valeurs dans les calculs 2.1et
3.1 dans «Caractéristiques techniques».
Exemple:
Fb = angle d'injection = 6,0°
nom
Arbre à cames = A
Vh = pour la levée de came = 6,11
nom
57. Tourner le vilebrequin dans le sens de rotation
du moteur pour que le comparateur à cadran
indique (-) Vh .
nom
Exemple:
Indicateur à cadran réglé avec une précon-
trainte de 7 mm.
7 - 6.11 = 0.89
Tourner le vilebrequin, lorsque le comparateur
à cadran indique 0,89, Vh
58. Il est maintenant possible, sur le rapporteur, de
relever la valeur de l'angle d'injection.
Exemple: 360-354,5 = 5,5
Entrer cette valeur dans les calculs 2.1 et 3.1
dans «Caractéristiques techniques».
Exemple: Fb = 5.5°
act
, sur la plaque
nom
nom
est atteint.
