LEROY-SOMER
Le meilleur temps de réponse s'obtient à la
limite de l'instabilité. S'il n'y a aucune posi tion
stable, essayer en coupant ou en remet tant
le strap ST2 (normal /rapide).
h) Vérification du fonctionnement du LAM :
ST5 fermé
i) Faire varier la fréquence (vitesse) de part et
d'autre de 48 ou 58 Hz selon la fréquence
d'utilisation, et vérifier le changement de
tension vu précédemment (~ 15 %).
j) Réajuster la vitesse du groupe à sa valeur
nominale à vide.
Réglages en marche parallèle
Avant toute intervention sur l'alternateur,
s'assurer que les statismes de vitesse
des moteurs sont identiques.
k) Préréglage pour marche en parallèle
(avec T.I. raccordé à S1, S2 du connecteur
J2)
Potentiomètre P1 (statisme) en position
milieu.
Appliquer la charge nominale (cos ϕ = 0,8
inductif).
La tension doit chuter de 2 à 3 %. Si elle
monte, permuter les 2 fils arrivant du
secondaire du T.I.
l) Les tensions à vide doivent être identiques
sur tous les alternateurs destinés à marcher
en parallèle entre eux.
- Coupler les machines en parallèle.
- En réglant la vitesse, essayer d'obtenir 0
kW d'échange de puissance.
- En agissant sur le réglage de tension P2 ou
Rhe d'une des machines, essayer d'annuler
(ou minimiser) le courant de circulation
entre les machines.
- Ne plus toucher aux réglages de tension.
m) Appliquer la charge disponible (le réglage
ne peut être correct que si on dispose de
charge réactive).
- En agissant sur la vitesse, égaliser les kW
(ou
répartir
proportionnellement
puissances nominales des groupes)
- En agissant sur le potentiomètre statisme
10
Installation et maintenance
R438
RÉGULATEUR
P1, égaliser ou répartir les courants.

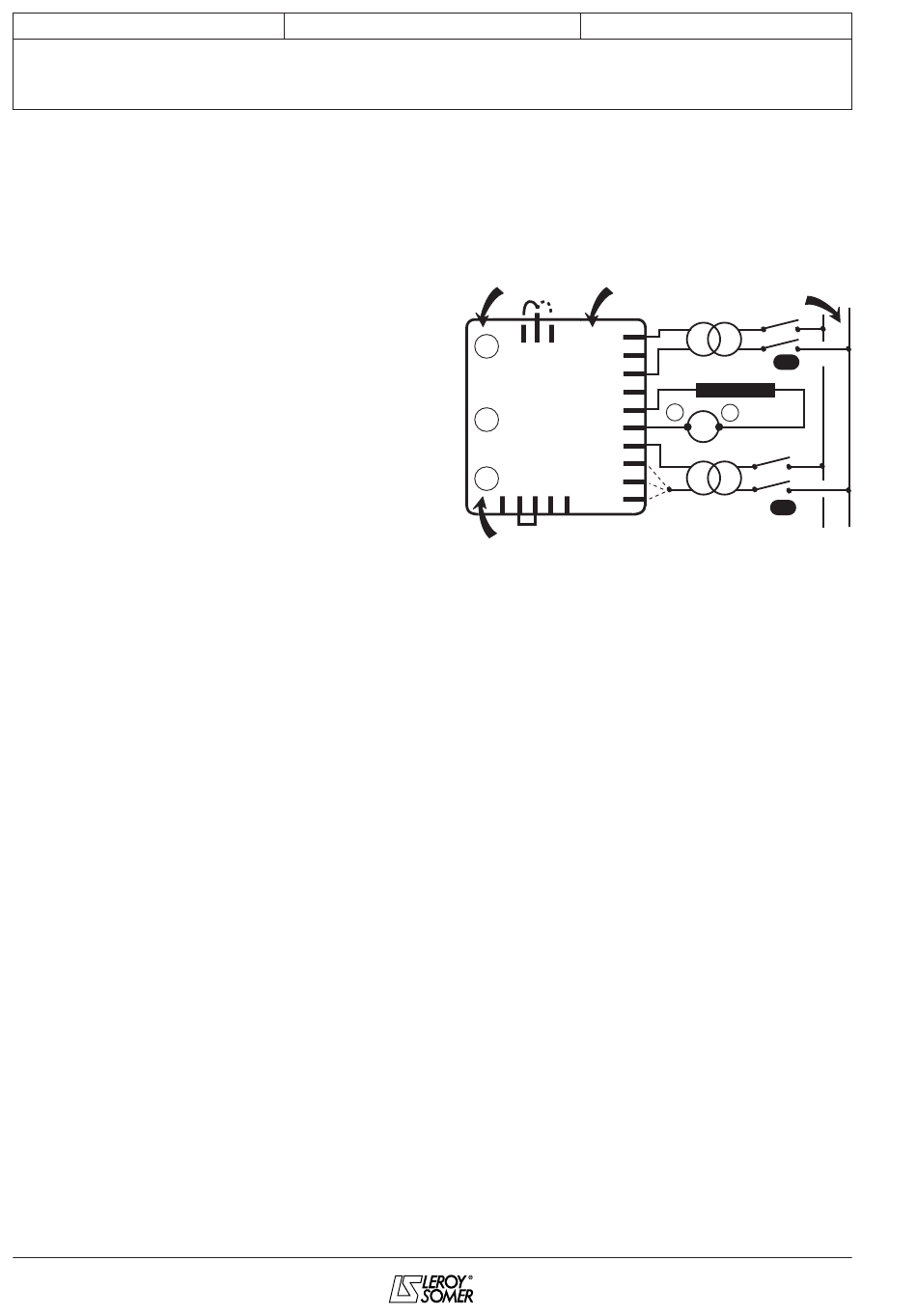

3.2.2 Réglage excitation maxi
(plafond d'excitation)
Excitation maxi
P5
P3
P2
Réglage statique de la limitation de courant,
potentiomètre P5 (réglage usine : 7,5 A,
calibre des fusibles : 8 A - 10 secondes).
Le réglage usine correspond à celui du
courant d'excitation nécessaire pour obtenir
un courant de court-circuit triphasé d'environ
3 I
n
sauf spécification autre (*).
Pour réduire cette valeur ou pour adapter le
Icc à la puissance réelle maxi d'utilisation
(machine déclassée), on peut procéder à un
réglage statique à l'arrêt, non dangereux
pour l'alternateur et l'installation. Débrancher
les fils d'alimentation X1, X2 et Z1, Z2, et la
référence tension (0-110V-220V-380V) de
l'alternateur.
Brancher l'alimentation réseau (200-240 V)
comme indiqué (X1, X2 : 48 V). Installer un
ampèremètre 10 A C.C. en série avec
l'inducteur d'excitatrice. Tourner P5 à fond à
gauche, enclencher l'alimentation. Si le
régulateur ne débite rien, tourner le
potentiomètre P2 (tension) vers la droite
jusqu'à ce que l'ampèremètre indique un
courant stabilisé. Couper et remettre
l'alimentation, tourner P5 vers la droite
aux
jusqu'à obtenir le courant maxi désiré (se
limiter à 8 A).
286/311
Selon la fréquence
du réseau
ST3
48 V
X2
50Hz 60Hz
Z1
X1
Z2
E+
R 438
E-
0V
110 V
220 V
ST4
380 V
110/220/380 V
Tension
à 50 Hz pour la puissance industrielle,
3971 fr -
2010.11 / f
Réseau
(alimentation 50/60 Hz)
A
Inducteur
–
+
~ 5 ohms
A
10 A CC/DC
D
