Contrôle de la tension du ressort du tendeur
Un tensiomètre ne permet pas d'effectuer une mesure
précise de la tension de la courroie lorsque le tendeur
automatique à ressort est utilisé. Mesurer la tension
du ressort avec une clé dynamométrique selon la
procédure décrite ci­dessous:
a. Détendre la courroie au moyen d'un outil de 1/2 in. à
longue poignée placé dans le bras de tension. Retirer
la courroie des poulies.
b. Relâcher la tension du bras de tension et retirer l'outil.
c. Porter un repère (A) sur le bras pivotant du tendeur
comme illustré.
d. Mesurer 21 mm (0.83 in.) à partir du repère (A)
et tracer un repère (B) sur la base de montage du
tendeur.
e. Placer une clé dynamométrique dans le trou carré
de façon à l'aligner sur le centre du rouleau et du
tendeur, comme illustré. Tourner le bras pivotant au
moyen d'une clé dynamométrique jusqu'à ce que les
repères (A) et (B) coïncident.
f. Noter le couple mesuré par la clé dynamométrique
et le comparer à la valeur prescrite ci­dessous.
Remplacer le tendeur complet si nécessaire.
Valeur prescrite
Ressort—Force............................................. 18—22 N∙m (13—16 lb.­ft.)
A—Repère sur bras pivotant
Contrôle de la courroie (moteurs 6090 avec
tendeur automatique)
NOTE: Détendre la courroie et examiner les poulies et les
roulements. Les tourner à la main et prêter attention
aux résistances ou aux bruits anormaux. Si des
poulies ou des roulements doivent être remplacés,
consulter le concessionnaire John Deere.
Les entraînements par courroie équipés de tendeurs
automatiques (à ressort) ne peuvent être ni réglés ni
réparés. Le tendeur automatique de courroie sert à
maintenir une tension correcte pendant toute la durée de
fonctionnement de la courroie. Si la tension du ressort
du tendeur n'est pas conforme à la valeur prescrite,
remplacer le tendeur automatique.
•
Contrôler l'usure des courroies
Le tendeur de courroie est conçu pour fonctionner dans
les limites de débattement du bras fixées par les butées
moulées (A et B), si la longueur et la géométrie de la
courroie utilisée sont correctes. Si la butée du tendeur
(A) sur le bras pivotant heurte la butée fixe (B), vérifier
les supports (de l'alternateur, du tendeur de courroie,
Entretien/Toutes les 1000 h/tous les ans
B—Repère sur la base de
montage du tendeur
35­3

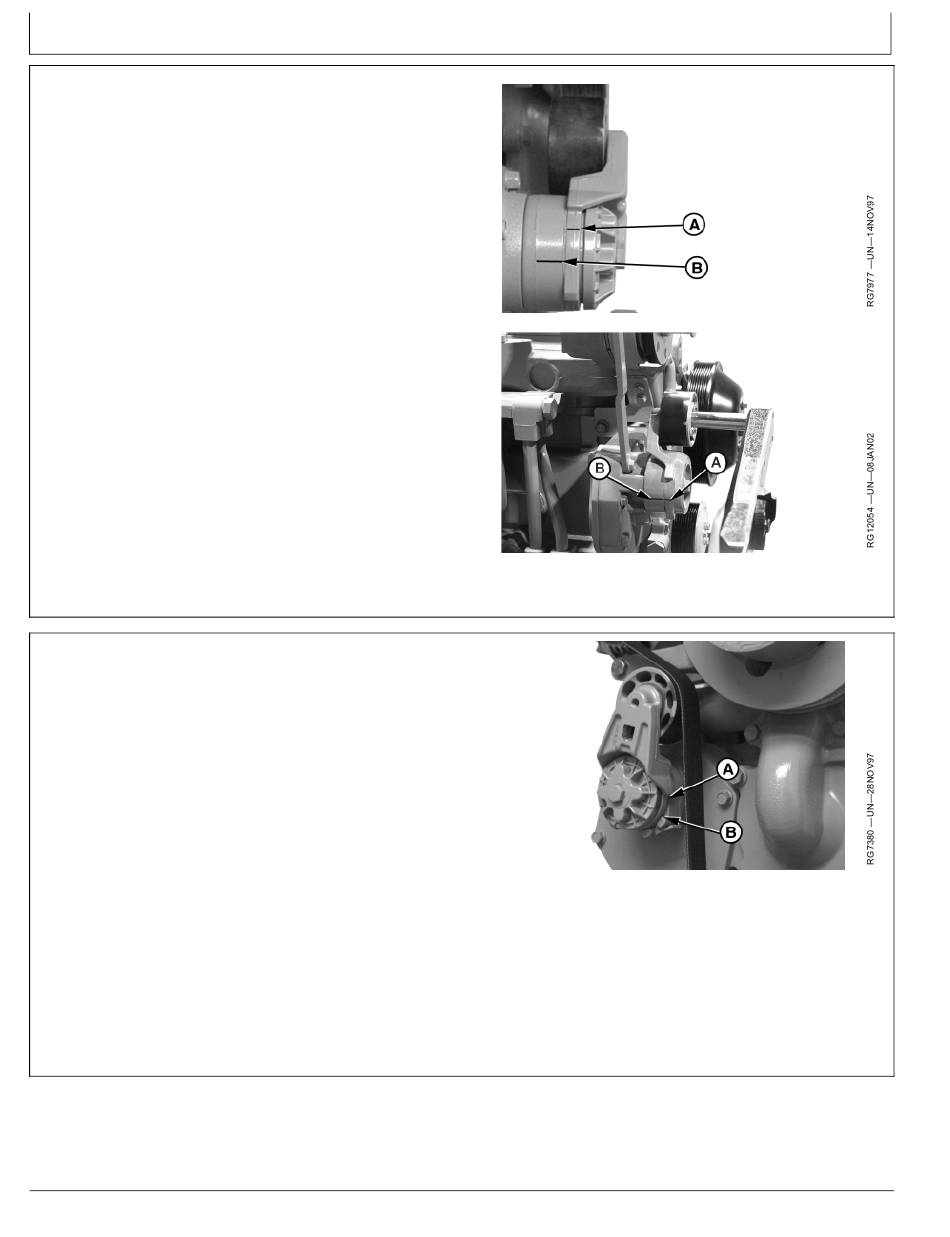

Repères sur le tendeur
Alignement des repères
Tendeur de courroie automatique
A—Butée du tendeur
de la poulie de renvoi, etc.) ainsi que la longueur de
la courroie. Remplacer la courroie selon le besoin
(voir Remplacement des courroies du ventilateur/de
l'alternateur, à la section Entretien/Selon le besoin.)
