Contrôle et réglage du jeu des soupapes du moteur (moteurs 6090)

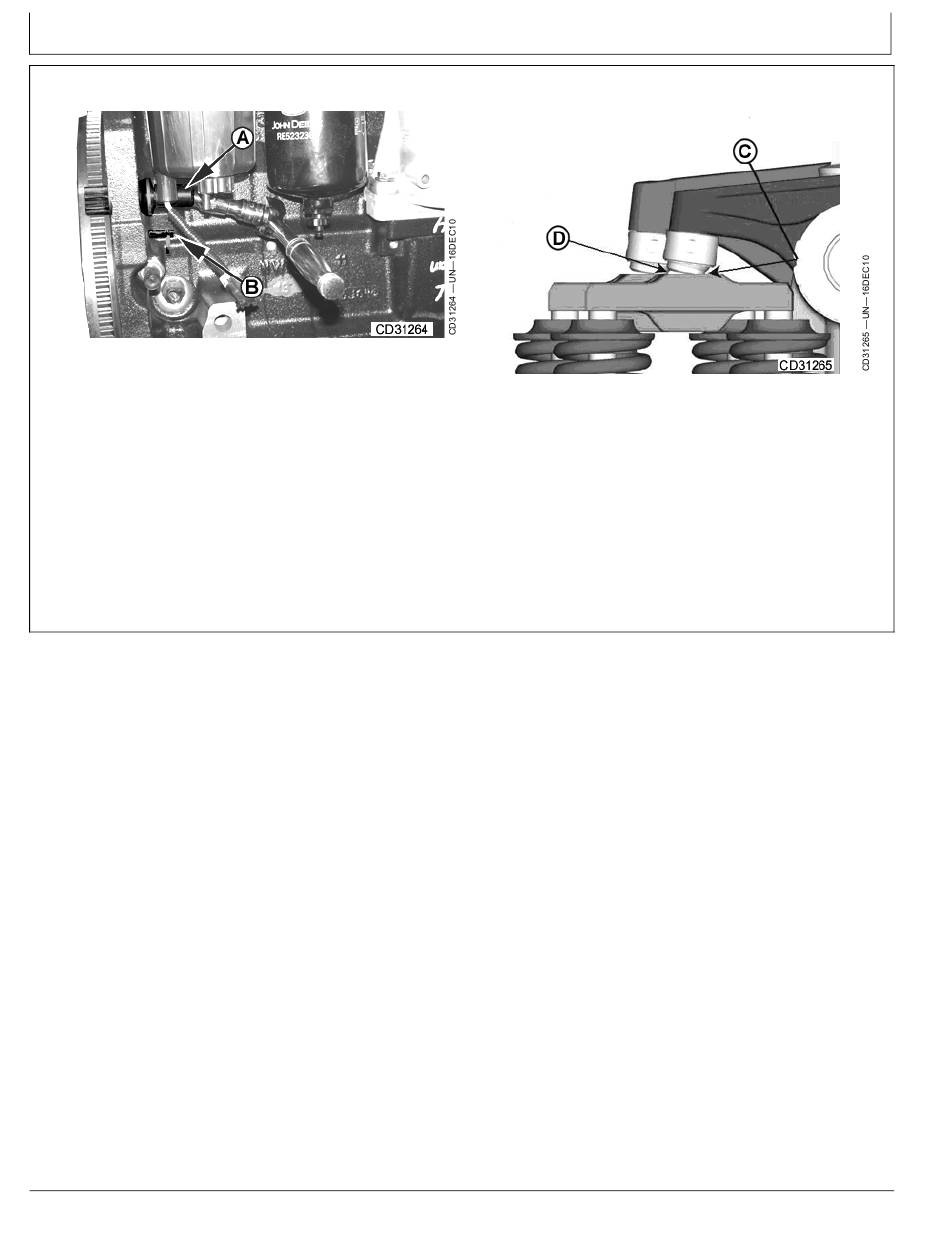

Blocage du moteur au PMH
A—Outil de rotation du
volant­moteur
Régler le jeu des soupapes du moteur comme indiqué
ci­dessous ou confier le réglage au concessionnaire ou
au distributeur de moteurs agréé.
1. Déposer le cache­culbuteurs et le reniflard du carter
d'embiellage.
2. Avec l'outil de rotation du volant­moteur (A) JDE83 ou
JDG820, faire tourner le volant dans son sens normal
de rotation (dans le sens horaire considéré depuis
Entretien/Toutes les 2000 h/tous les 2 ans
B—Pige de calage
40­4
Procédure de réglage du jeu des soupapes
C—Base du culbuteur
la pompe à eau) jusqu'à ce que le piston n° 1 (à
l'avant) soit au point mort haut (PMH) de sa course de
compression. Insérer la pige de calage (B) JDG1571
dans l'alésage du volant­moteur.
NOTE: Pour faciliter le réglage du jeu des soupapes,
pousser la base du culbuteur (C) vers l'avant afin de
faciliter la mise en place de la jauge d'épaisseur (D).
Suite voir page suivante
196/311
D—Accès pour jauge d'épaisseur
CD03523,00002CA ­28­23DEC10­1/3
