Dépose et pose du filtre à carburant final
ATTENTION: Le carburant peut être soumis à
une pression importante résultant de la pression
élevée régnant dans le système d'injection à
rampe commune haute pression. Pour éviter les
risques de blessures, ouvrir les soupapes (B)
et (J) situées en bas des filtres pour relâcher la
pression avant de déposer chaque filtre.
NOTE: Les moteurs sont équipés d'un préfiltre à carburant
(A) et d'un filtre à carburant final (I). Les deux filtres
à carburant doivent être remplacés ensemble et
en même temps. Remplacer les éléments des
filtres à carburant à chaque fois qu'un signal sonore
retentit et que les codes de diagnostic indiquent
une obstruction des filtres (basse pression du
carburant). Si le signal sonore n'a pas retenti
pendant 12 mois, remplacer les éléments à la fin
de cette période ou au bout de 500 heures de
fonctionnement, selon la première éventualité.
1. Nettoyer soigneusement le collecteur du filtre final (I)
et la zone environnante pour empêcher les saletés et
débris d'entrer dans le circuit d'alimentation.
2. Brancher une conduite de vidange de carburant sur la
soupape de vidange du filtre final (J) dans le bas du
filtre et vidanger tout le carburant du filtre.
3. Tourner le filtre final (K) dans le sens antihoraire pour
l'extraire.
4. Inspecter la surface d'étanchéité du collecteur du filtre
final (I). Nettoyer selon le besoin.
5. Poser la soupape neuve de vidange de filtre final (J)
et serrer au couple prescrit.
Valeur prescrite
Soupape de vidange
de filtre à carburant
final—Couple de
serrage.......................................................... 3,4 à 4 N∙m (30 à 35 lb­in.)
6. Mettre en place une garniture neuve (L) sur le filtre
final.
7. Étaler une fine pellicule de carburant sur la garniture
(L).
IMPORTANT: NE PAS remplir à l'avance le filtre de
carburant. Ceci pourrait entraîner la présence
de débris dans le circuit d'alimentation.
Entretien/Toutes les 500 heures

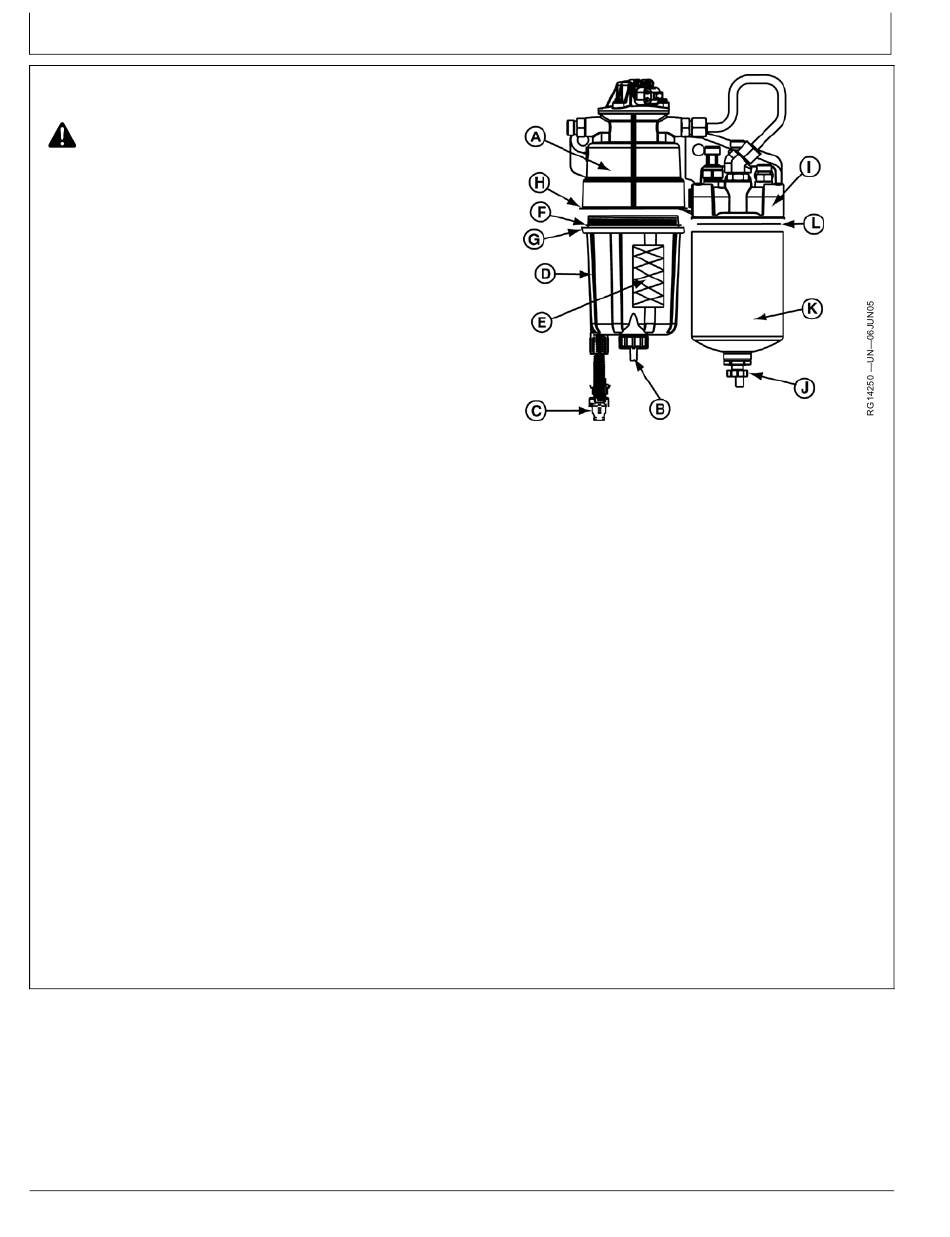

A—Collecteur de préfiltre
B—Soupape de vidange de la
cartouche de préfiltre
C—Connecteur du capteur de
présence d'eau dans le
carburant
D—Cartouche de préfiltre
E—Élément de préfiltre
F— Garniture de préfiltre
NOTE: Les consignes de remplacement du filtre final
sont imprimées sur le filtre neuf.
8. Visser le filtre à carburant final (K) dans son collecteur
(I) en tournant dans le sens horaire. Serrer jusqu'à
ce que le filtre à carburant final (K) affleure sur le
collecteur (I).
9. Tourner le filtre de 3/4 de tour supplémentaire lorsque
le joint touche le collecteur.
NOTE: Pour amorcer le circuit avant de démarrer le
moteur, tourner la clé de contact sur MARCHE
pendant 60 secondes. Il peut être nécessaire de
tourner la clé de contact sur arrêt et de nouveau sur
marche pour réamorcer le circuit avant de démarrer.
30­12
182/311
G—Lèvre de la cartouche de
préfiltre
H—Lèvre du collecteur de
préfiltre
I— Collecteur du filtre à
carburant final
J— Soupape de vidange du
filtre final
K—Filtre à carburant final
L— Garniture du filtre final
CD03523,00002B9 ­28­23DEC10­3/3
