3. Avec le moteur bloqué au PMH de la course de
compression du piston n° 1, utiliser une jauge
d'épaisseur courbée pour contrôler le jeu des
soupapes d'échappement n° 1, 3 et 5 et des soupapes
d'admission n° 1, 2 et 4. Si le jeu n'est pas conforme à
la valeur prescrite, desserrer l'écrou de blocage sur la
vis de réglage du culbuteur. Tourner la vis de réglage
jusqu'à ce qu'il soit possible de déplacer légèrement
la jauge d'épaisseur. Tenir la vis de réglage avec un
tournevis pour l'empêcher de tourner et serrer l'écrou
de blocage au couple prescrit.
Valeur prescrite
Jeu des soupapes
d'admission (entre
culbuteur et tête de
soupape, moteur
froid)—Jeu.................................................................................. 0,18 mm
Jeu des soupapes
d'échappement (entre
culbuteur et tête de
soupape, moteur
froid)—Jeu.................................................................................. 0,64 mm
Écrou de blocage pour
vis de réglage de
soupape—Couple de
serrage......................................................................... 27 N∙m (20 lb.­ft.)
Vérifier à nouveau le jeu après avoir serré l'écrou de
blocage. Régler de nouveau le jeu si nécessaire.
4. Enlever la pige de calage et tourner le volant de 360°,
puis remettre la pige de calage en place. Le piston n° 6
est maintenant au PMH de sa course de compression.
Les culbuteurs du piston n° 6 doivent avoir du jeu.
5. Vérifier et régler sur les mêmes valeurs le jeu des
soupapes d'échappement n° 2, 4 et 6 et des soupapes
d'admission n° 3, 5 et 6.
A— Avant du moteur
Entretien/Toutes les 2000 h/tous les 2 ans

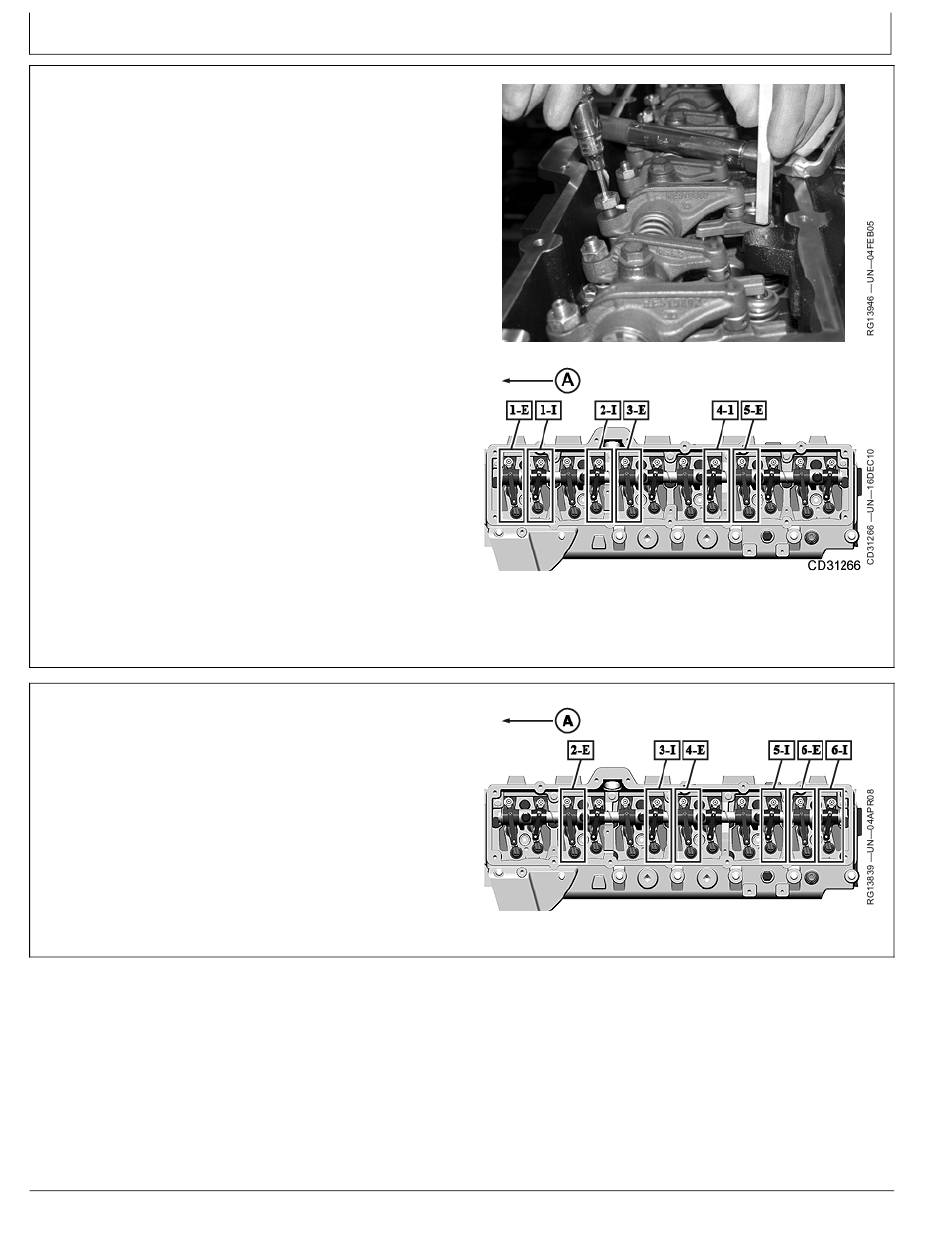

Contrôle du jeu des soupapes à l'aide d'une jauge d'épaisseur courbée
(0.007 in.)
(0.025 in.)
A—Avant du moteur
40­5
197/311
Séquence de réglage des soupapes ­ Cylindre n° 1 au PMH
Séquence de réglage des soupapes ­ Cylindre n° 6 au PMH
