Contrôle de la courroie (moteurs 4045 et 6068 avec tendeur manuel)

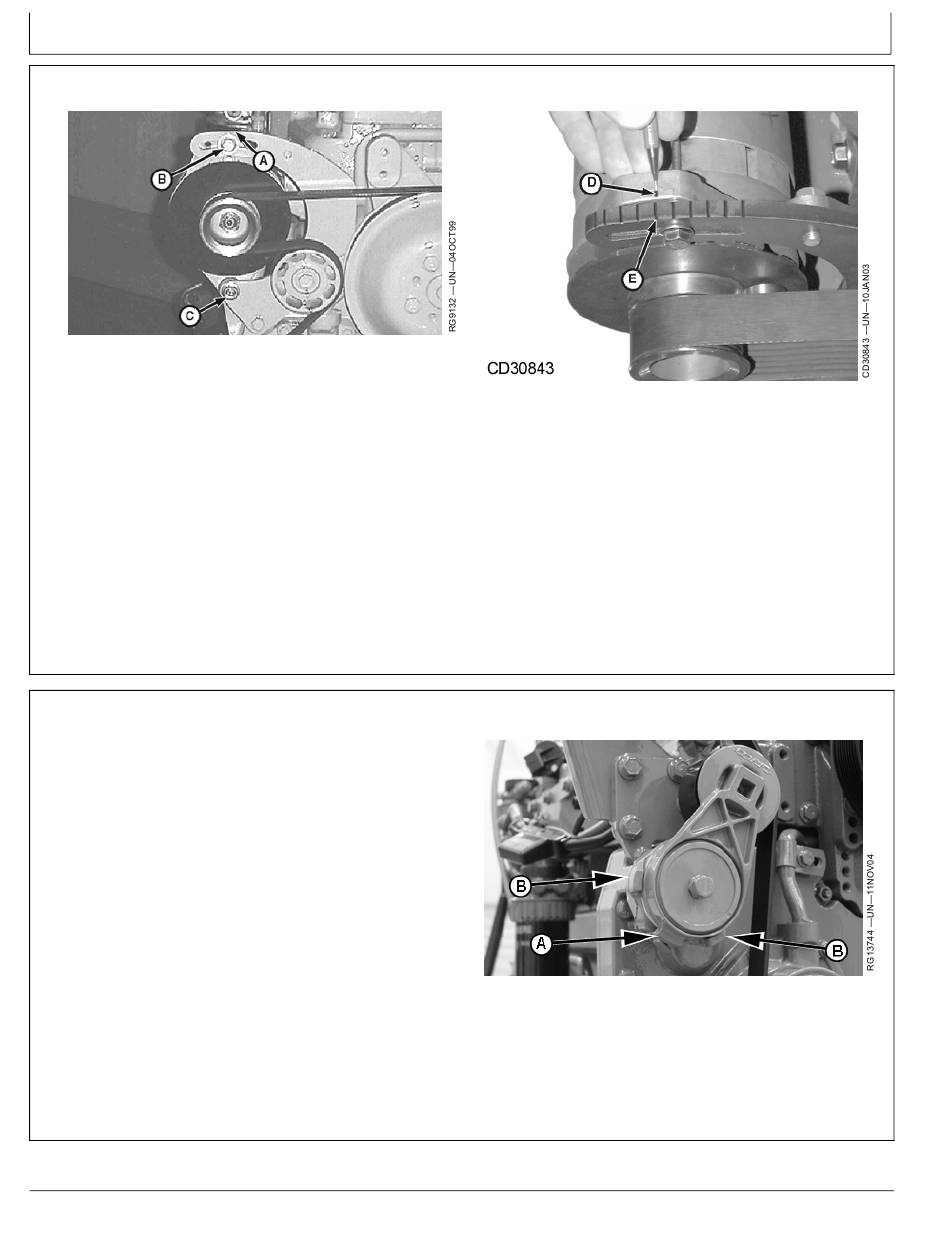

Tendeur de courroie manuel sur moteurs 4045 et 6068
A—Jauge de tension de courroie
B—Vis
Vérifier que les courroies ne sont ni fendillées ni
effilochées ni étirées. Les remplacer si nécessaire.
NOTE: Pour effectuer le réglage, utiliser la jauge estampée
sur le bord supérieur du support de l'alternateur.
1. Desserrer les vis (B) et (C).
2. Glisser l'alternateur dans la fente à la main pour
supprimer tout le mou excessif dans la courroie.
Tracer un repère d'alignement (D) en l'alignant sur
l'encoche (E) du support supérieur de l'alternateur.
Contrôle de la courroie (moteurs 4045 et 6068 avec tendeur automatique)
NOTE: Détendre la courroie et examiner les poulies et les
roulements. Les tourner à la main et prêter attention
aux résistances ou aux bruits anormaux. Si des
poulies ou des roulements doivent être remplacés,
consulter le concessionnaire John Deere.
Les entraînements par courroie équipés de tendeurs
automatiques (à ressort) ne peuvent être ni réglés ni
réparés. Le tendeur automatique de courroie sert à
maintenir une tension correcte pendant toute la durée de
fonctionnement de la courroie. Si la tension du ressort
du tendeur n'est pas conforme à la valeur prescrite,
remplacer le tendeur automatique.
•
Contrôler l'usure des courroies
Le tendeur de courroie est conçu pour fonctionner
dans les limites de débattement du bras fixées par les
butées moulées (A et B), si la longueur et la géométrie
de la courroie utilisée sont correctes. Si la butée (A)
sur le bras pivotant heurte la butée fixe (B), vérifier
les supports (de l'alternateur, du tendeur de courroie,
de la poulie de renvoi, etc.), ainsi que la longueur de
Entretien/Toutes les 1000 h/tous les ans
C—Vis
D—Repère d'alignement
35­2
Repères d'alignement
E—Encoche du support
supérieur de l'alternateur
IMPORTANT: Ne pas faire levier contre le bâti
arrière de l'alternateur.
3. À l'aide de la jauge (A) se trouvant sur le support
de l'alternateur, étirer la courroie en faisant levier
vers l'extérieur sur le bâti avant de l'alternateur. Une
courroie usagée doit être tendue d'une unité au niveau
de la jauge, une courroie neuve de 1,5 unité.
4. Serrer les vis (B) et (C).
Tendeur de courroie automatique
A—Butée du tendeur
la courroie. Remplacer la courroie selon le besoin
(voir Remplacement des courroies du ventilateur/de
l'alternateur, à la section Entretien/Selon le besoin.)
Suite voir page suivante
185/311
CD03523,00002BB ­28­10DEC10­1/1
B—Butée fixe
CD03523,00002BC ­28­10DEC10­1/2
PN=87
