SDMO Rental Power Compact R165C3 Manuel D'utilisation Et D'entretien page 217

SPN FMI Description de la défaillance
001110 31 Arrêt protection moteur activé
001347 03 Signal du distributeur de pompe d'alimentation haute pression
anormalement élevé
05 Résistance élevée du circuit de solénoïde nº 1 de la pompe
d'alimentation haute pression
07 Pompe d'alimentation haute pression incapable de fournir la
pression de rampe requise
001568 02 Signal de courbe de couple demandé non fiable
001569 31 Moteur en condition de réduction de la valeur nominale
002000 13 Violation de la sécurité
Liste des codes de diagnostic sous forme de codes SPN/FMI, dans l'ordre croissant

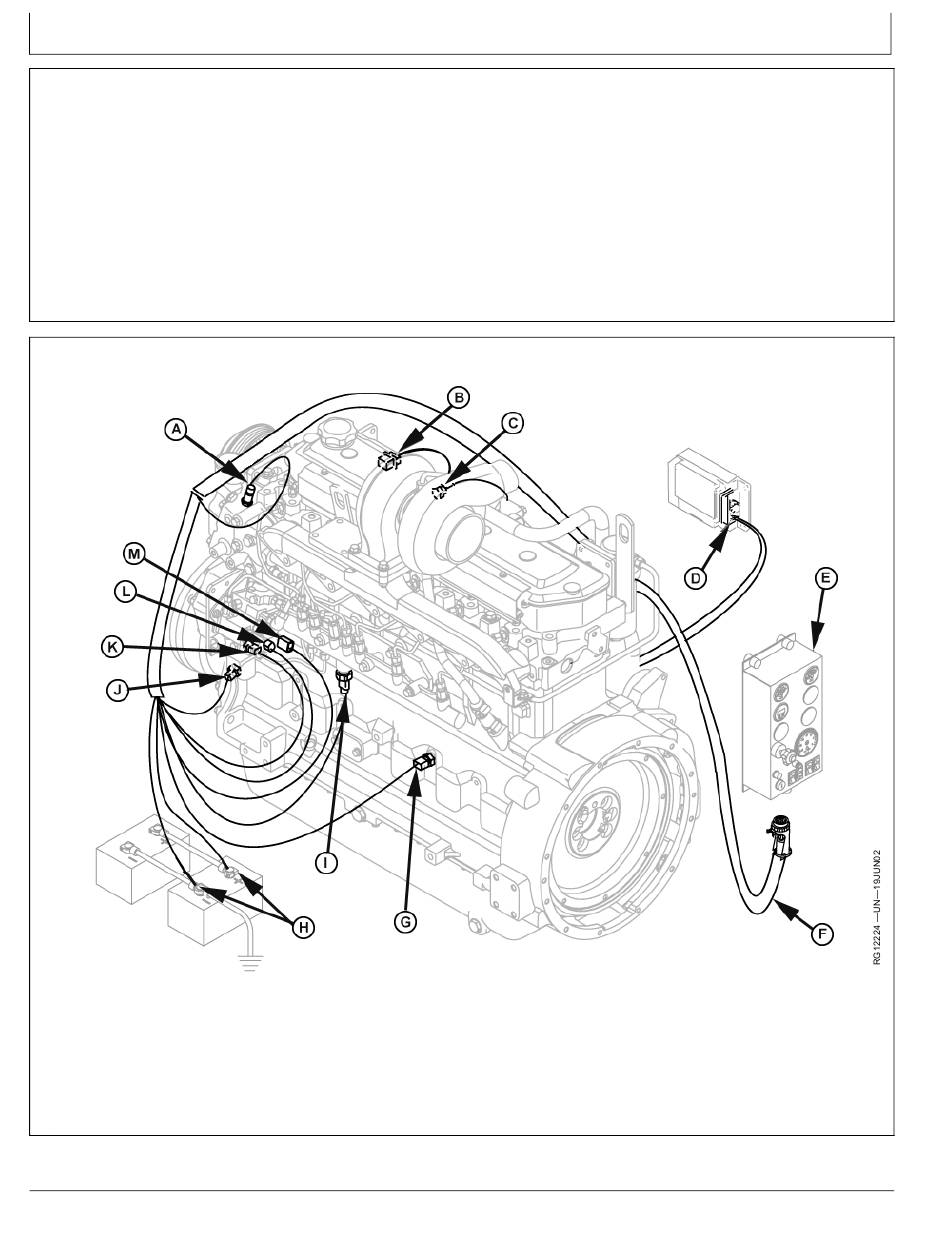

Agencement du faisceau moteur (moteurs 4045 et 6068)
A—Capteur de température du
liquide de refroidissement du
moteur (ECT)
B—Connecteur d'injecteur
électronique
C—Capteur de température de
l'air du collecteur
D—Connecteur ECU
Recherche des pannes
Moteur 6068HFU82 illustré
E—Tableau de bord en option ou
tableau de bord du générateur
F— Faisceau moteur
G—Connecteur du capteur de
pression d'huile moteur
H—Connexions de batterie,
alimentation et masse
50­6
Action corrective
Couper le moteur, contrôler les codes de diagnostic d'anomalie
Contacter le concessionnaire
Contrôler le câblage de la pompe
Contrôler le filtre à carburant et les conduites d'alimentation
Contacter le concessionnaire
Contrôle des codes de diagnostic
Contacter le concessionnaire
I— Capteur de pression de la
rampe de carburant
J— Capteur de position de
vilebrequin
K—Capteur de position de la
pompe
L— Solénoïde de distributeur de
pompe
215/311
CD03523,00002D4 ­28­22DEC10­3/3
M—Capteur de température
carburant
CD03523,00002D5 ­28­22DEC10­1/1
