Relais différentiel de type B :
Utilisation :
Relais différentiel pour lequel le fonctionnement est assuré :
•
comme dans le cas du type A ;
•
pour des courants différentiels sinusoïdaux jusqu'à 1000 Hz ;
•
pour des courants différentiels sinusoïdaux superposés à un courant continu pur ;
• pour des courants continus pulsés superposés à un courant continu pur ;
• pour des courants différentiels qui peuvent provenir de circuits redresseurs c'est-à-dire : redresseur triphasé simple,
alternance ou pont redresseur triphasé double alternance, pont redresseur double alternance entre phases, avec ou
sans contrôle de l'angle de phase, indépendamment de la polarité.

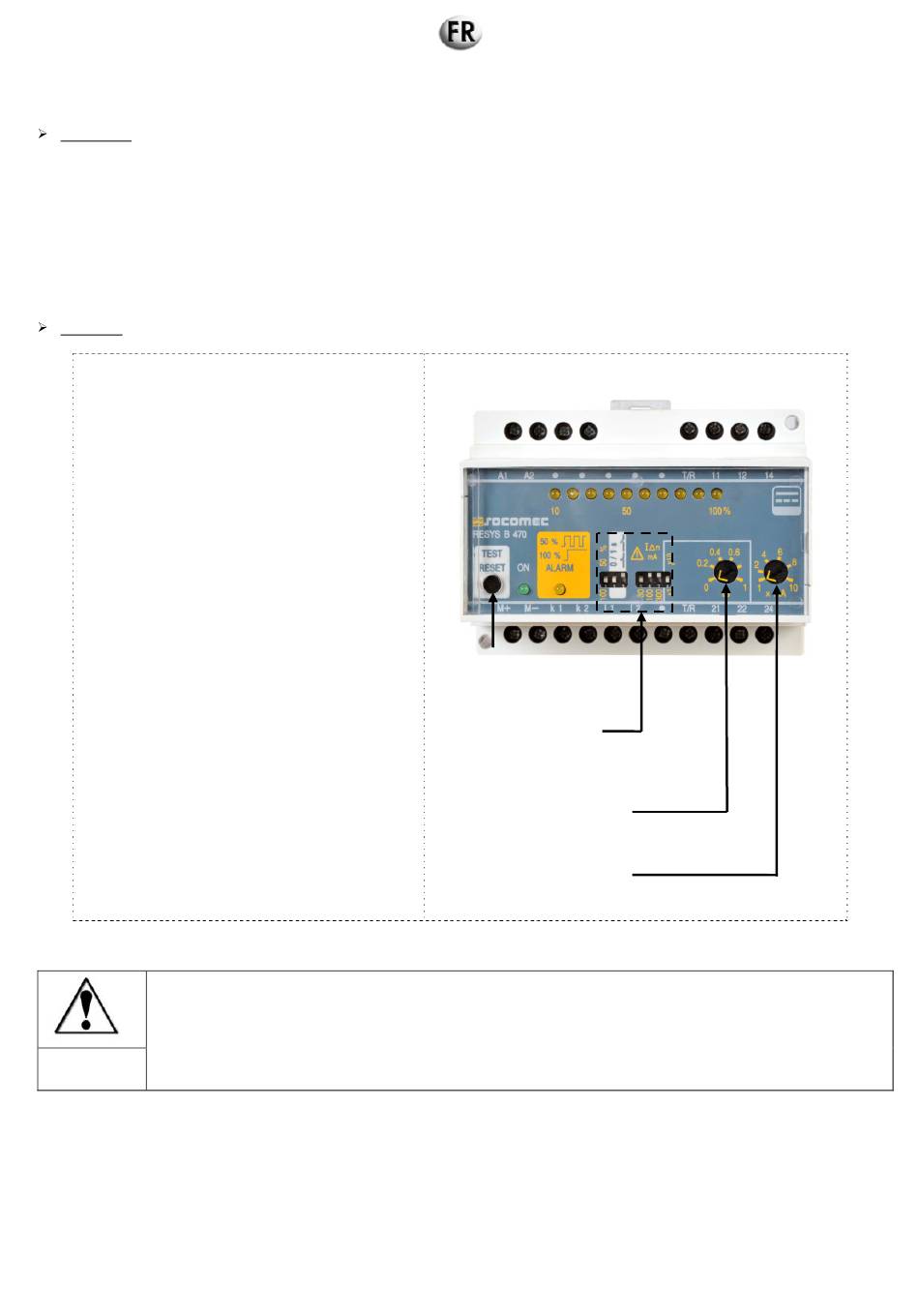

Réglage :
1. Régler le
potentiomètre de réglage (1) et les micro-
interrupteurs (4) afin d'obtenir 0,03 A
(30 mA), à l'aide d'un tournevis.
2. Régler
potentiomètre de réglage (2) et les micro-
interrupteurs
(instantané), à l'aide d'un tournevis.
3. Réaliser un test du dispositif différentiel à
l'aide du bouton « Test » du relais.
Risque de choc électrique.
Le relais différentiel du groupe électrogène est réglé en usine sur un seuil d'intensité de 0.03 A (30 mA) et sur une
temporisation instantané (0 s).
Toute modification du réglage du dispositif différentiel peut mettre en danger la vie des personnes. Elle engage la
responsabilité de l'utilisateur et ne doit être effectuée que par du personnel qualifié et habilité.
DANGER
Si le réglage est modifié, il est impératif après utilisation de revenir aux réglages d'origine.
seuil d'intensité avec
la temporisation avec
(4) afin d'obtenir
le
le
0s
Bouton Test
(3)
Zone de sensibilité (4)
(blanc = position des
micro-interrupteurs)
Potentiomètre de réglage
de la temporisation (2)
Potentiomètre de réglage
du seuil d'intensité (1)
