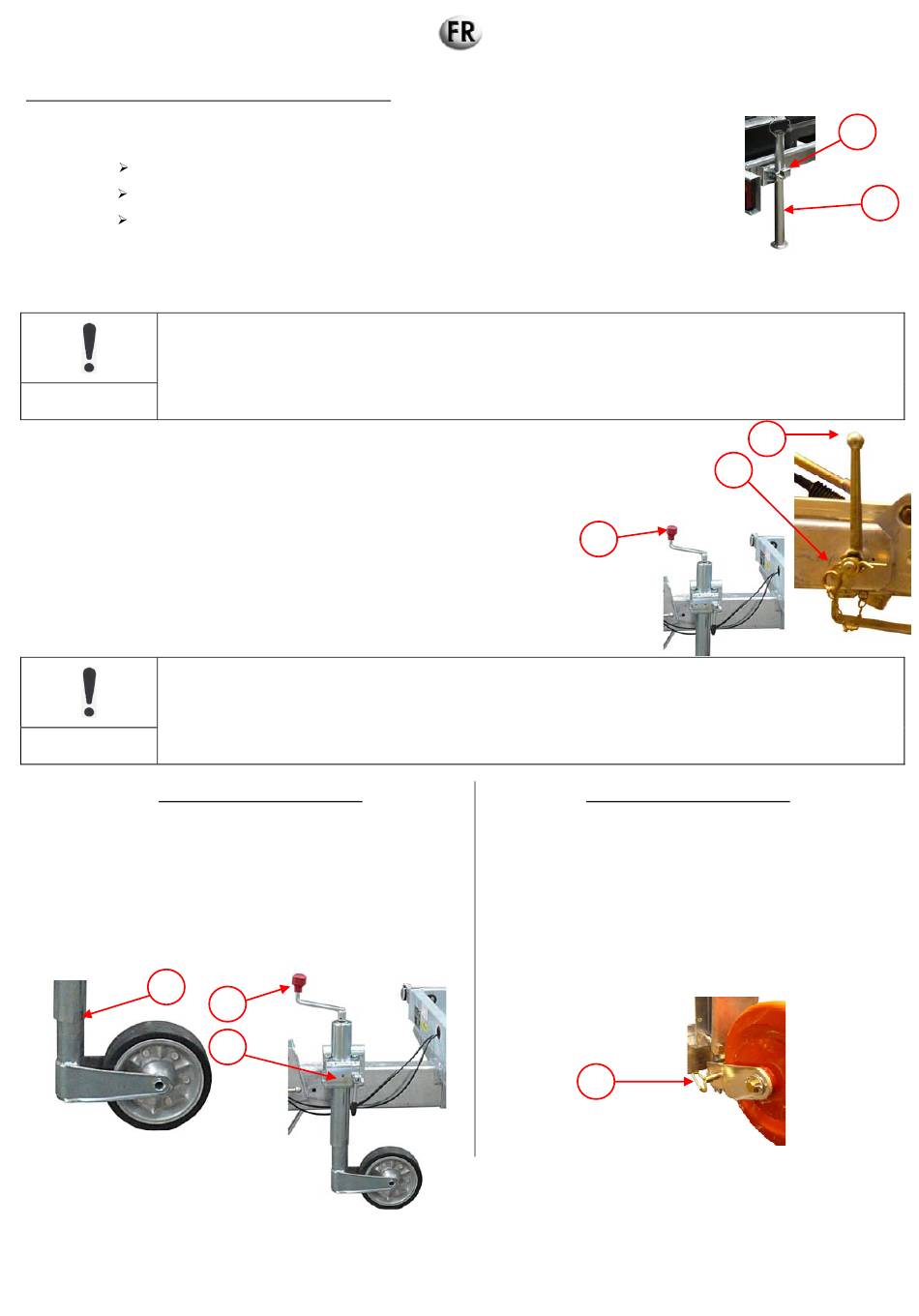

Attelage d'une remorque équipée d'un anneau d'attelage
1. Conduire le véhicule tracteur ou approcher la remorque jusqu'au point d'attelage, puis :
- La roue jockey étant en contact avec le sol, mettre le stabilisateur (1) en position haute :
Desserrer la mâchoire du stabilisateur (2) avec son levier ;
Remonter le stabilisateur au maximum ;
Serrer la mâchoire du stabilisateur (2) avec son levier.
- Retirer les cales de roue si besoin et les ranger.
2. Mettre la remorque parallèlement au sol à l'aide de la manivelle de la roulette de guidage (roue jockey).
3. Mettre l'anneau d'attelage au dessus du système d'attelage du véhicule tracteur :
A l'issue de ce réglage la remorque doit rester parallèle au sol.
Ajuster éventuellement la hauteur du timon avec la roue jockey pour permettre l'accrochage
ATTENTION
- Enlever la goupille de sécurité du timon (3) ;
- Dévisser l'écrou avec son levier (4) ;
- Utiliser la poignée du timon réglable pour mettre l'anneau au-dessus du système d'attelage ;
- Visser l'écrou pour immobiliser le timon ;
- Mettre en place la goupille de sécurité du timon.
4. Accrocher l'anneau au système d'attelage :
- Abaisser la remorque en décollant la roue jockey du sol avec sa manivelle (5).
5. Immobiliser la roue jockey en position remorquage :
La roue jockey en position remorquage ne doit jamais :
-
-
ATTENTION
Remorque type M3126 / M3127
- Orienter la roue jockey vers l'arrière.
- Remonter la roue jockey avec sa manivelle (5) dans
les encoches de son tube (6).
- Desserrer la mâchoire du tube (7) avec son levier.
- Remonter le tube au maximum.
- Serrer la mâchoire du tube (7) avec son levier.
6
Gêner l'action du câble de décrochage ;
Coincer les câbles électriques.
5
7
5
Remorque type M3128 / M3129
- Retirer la goupille de sécurité du bloqueur de position (8).
- Retirer le bloqueur de position (8).
- Mettre la roue jockey en position remorquage.
- Mettre en place le bloqueur de position (8).
- Mettre en place la goupille de sécurité du bloqueur de
position (8).
- Remonter au maximum et perpendiculairement au timon
la roue jockey avec sa manivelle.
8
